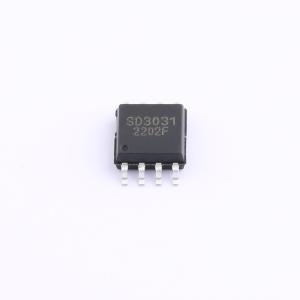

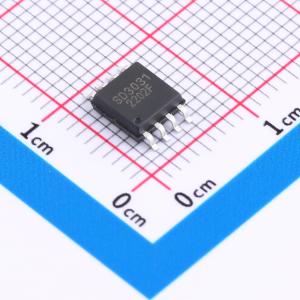

SD3031
SD3031
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 内置晶振,管脚兼容3231，IIC接口，低功耗常温±3.8PPM可以全温度范围补偿，内置70字节寄存器，32.768HZ方波输出，具备充电功能及电池电压测量功能
- 品牌名称
- WAVE(兴威帆电子)
- 商品型号
- SD3031
- 商品编号
- C2988356
- 商品封装
- SOP-8-208mil
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 工作电压 | 2.7V~5.5V | |
| 工作电流 | 1.8uA |
| 属性 | 参数值 | |
|---|---|---|
| 晶振 | 内置 | |
| 闹钟输出 | 有 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 0.8uA |
商品概述
SD3031是一款CMOS型实时时钟，内置晶体和集成温度补偿晶体振荡器（TCXO），通过两线与CPU相连，能够向CPU串行传输时钟和日历数据。 SD3031具备双电源系统。当主电源降至指定值或从低功率状态恢复时，系统可在主电源和电池之间自动切换。 SD3031能产生各种长时间持续的周期性中断时钟脉冲，可按年、月、日、星期、时、分、秒设置三个闹钟中断。它还为外部MCU提供可选的4096Hz~1/16Hz时钟输出。该产品集成了时间微调电路，可通过调整晶体振荡器频率的误差来更精确地调整时钟。SD3031内置了一个70字节的通用SRAM。
商品特性
- 工作电压范围：2.7V~5.5V。
- 低功耗：3.0V时典型值为0.8μA。
- 快速（400kHz）I²C接口。
- 高频精度：25℃时为±3.8 ppm。
- 高精度温度补偿电路。
- 实时时钟可对秒、分、时、星期、日、月、年进行计数，并具备闰年补偿功能，有效期至2100年。
- 年、月、日、星期、时、分、秒闹钟。
- 可编程方波输出：4096Hz...1Hz..1/16Hz。
- 24位倒计时定时器，可选4种时钟源（4096HZ、64HZ、1HZ、1min）
- 可选择12小时/24小时时间显示。
- 内置70字节通用SRAM用于系统数据备份。
- 8字节ID代码
- CMOS逻辑
- 符合ROHS标准。
- 封装：SOP8(208mil)
