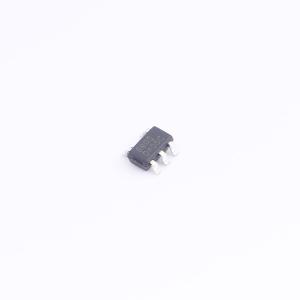

RS6903YF5
60mA非稳压电荷泵电压反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该产品可从1.5V至5.5V的输入电压产生非稳压负输出电压。仅需三个外部电容器即可构建完整的DC/DC电荷泵逆变器。通过用集成电路取代启动负载时通常需要的肖特基二极管，减少了额外的电路板面积和元件数量。该产品可在较宽的输出电流范围内提供最大60mA的输出电流，典型转换效率大于85%。固定开关频率为50kHz。产品采用SOT23-5封装，工作环境温度范围为-40℃至 + 85℃。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS6903YF5
- 商品编号
- C32710818
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 功能类型 | 反相 | |
| 工作电压 | 1.5V~5.5V | |
| 输出电压(Vout) | -5.5V~-1.5V | |
| 输出电流(Iout) | 60mA | |
| 静态电流(Iq) | 110uA |
| 属性 | 参数值 | |
|---|---|---|
| 输出电阻 | 9Ω | |
| 能量效率 | 85% | |
| 开关频率 | 50kHz | |
| PFM模式 | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 软启动 |
商品概述
RS6903 可从 1.5V 至 5.5V 的输入电压范围生成未经调节的负输出电压。仅需三个外部电容器即可构建完整的 DC/DC 电荷泵逆变器。通过集成电路取代通常需要用于带负载启动的肖特基二极管，实现了额外的电路板面积和元件数量的减少。RS6903 可提供高达 60mA 的最大输出电流，在宽输出电流范围内的典型转换效率超过 85%。其固定的开关频率为 50kHz。RS6903 采用 SOT23-5 封装，工作环境温度范围为 -40℃ 至 +85℃。
商品特性
- 将输入电源电压反相
- 高达 60mA 的输出电流
- 仅需三个小型 3.3μF 陶瓷电容器
- 输入电压范围从 1.5V 至 5.5V
- 器件静态电流典型值为 110μA
- 集成了用于带负载启动的有源肖特基二极管
- 封装：SOT23-5
应用领域
- LCD 偏置
- 射频功率放大器的 GaAs 偏置
- 便携式仪器中的传感器电源
- 双极性放大器电源
- 医疗仪器
- 电池供电设备
