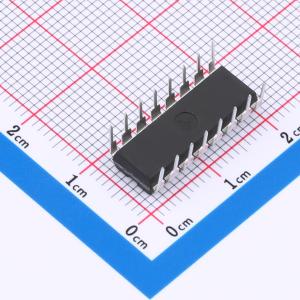

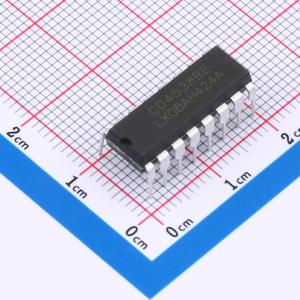

CD4538BE(LX)
双路可重触发可复位单稳态多谐振荡器，采用LOCMOS技术精确控制输出脉冲宽度
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4538 是一款双可重触发、可复位单稳态多谐振荡器。每个多谐振荡器都有一个有效的直接复位输入（nCD）、一个输出（nQ）及其反相输出（nQ(overline)），还有两个用于连接外部定时元件 CEXT 和 REXT 的引脚（nREXT/CEXT 和 nCEXT，nCEXT 始终接地）。在规定温度范围内，典型脉冲宽度变化为±0.2%
- 品牌名称
- LX(灵星芯微)
- 商品型号
- CD4538BE(LX)
- 商品编号
- C32710636
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.7649克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单稳态多谐振荡器 | |
| 逻辑类型 | 单稳态 | |
| 工作电压 | 3V~12V | |
| 通道数 | 2 | |
| 传播延迟(tpd) | 85ns | |
| 灌电流(IOL) | 1.3mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 1.3mA | |
| 系列 | 4000系列 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 脉冲宽度可调；可重触发功能；复位输入；双边沿触发 | |
| 输出类型 | 互补式 |
应用领域
- 定时电路
- 脉冲发生器
- 信号处理
- 电子控制系统
