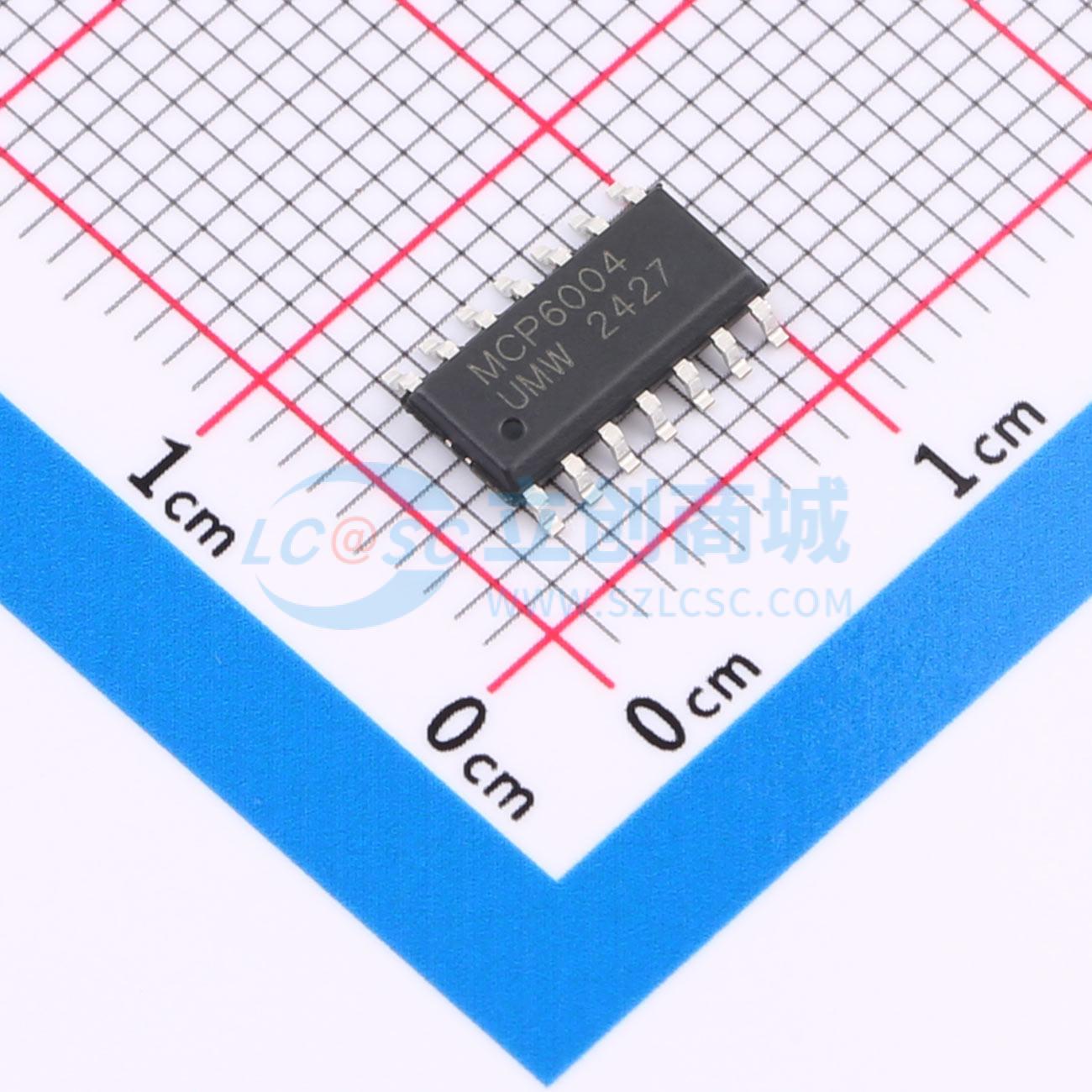

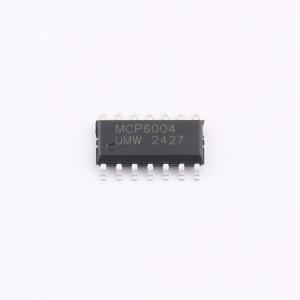

温馨提醒：图片仅供参考，商品以实物为准
MCP6004T-I/SL(UMW)
1 MHz低功耗运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MCP6001/2/4 系列运算放大器专为通用应用而设计。该系列的增益带宽积（GBWP）为 1 MHz，相位裕度典型值为 90°。在连接 500 pF 容性负载时，其相位裕度仍能保持典型值 45°
- 品牌名称
- UMW(友台半导体)
- 商品型号
- MCP6004T-I/SL(UMW)
- 商品编号
- C32713108
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.2832克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 4.5mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 600V/ms | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 28nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 76dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 100uA | |
| 输出电流 | 23mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 1.8V~6V |
商品概述
MCP6001/2/4系列运算放大器专为通用应用而设计。该系列的增益带宽积（GBWP）为1 MHz，相位裕度典型值为90°。在连接500 pF容性负载时，其相位裕度典型值仍能保持在45°。该系列可在低至1.8V的单电源电压下工作，静态电流典型值为100 μA。此外，MCP6001/2/4支持轨到轨输入和输出摆幅，共模输入电压范围为VDD + 300 mV至VSS - 300 mV。 MCP6001/2/4系列适用于工业和扩展温度范围，电源电压范围为1.8V至6.0V。
商品特性
- 增益带宽积：典型值1 MHz
- 轨到轨输入/输出
- 电源电压：1.8V至6.0V
- 电源电流：IQ = 典型值100 μA
- 相位裕度：典型值90°
- 温度范围：
- 工业级：-40℃至+85℃
- 扩展级：-40℃至+125℃
- 提供单通道、双通道和四通道封装
应用领域
- 便携式设备
- 光电二极管放大器
- 模拟滤波器
- 笔记本电脑和个人数字助理（PDA）
- 电池供电系统
