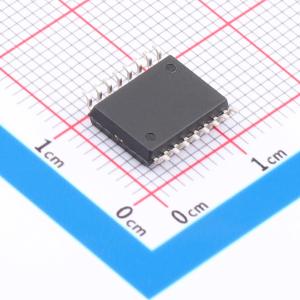

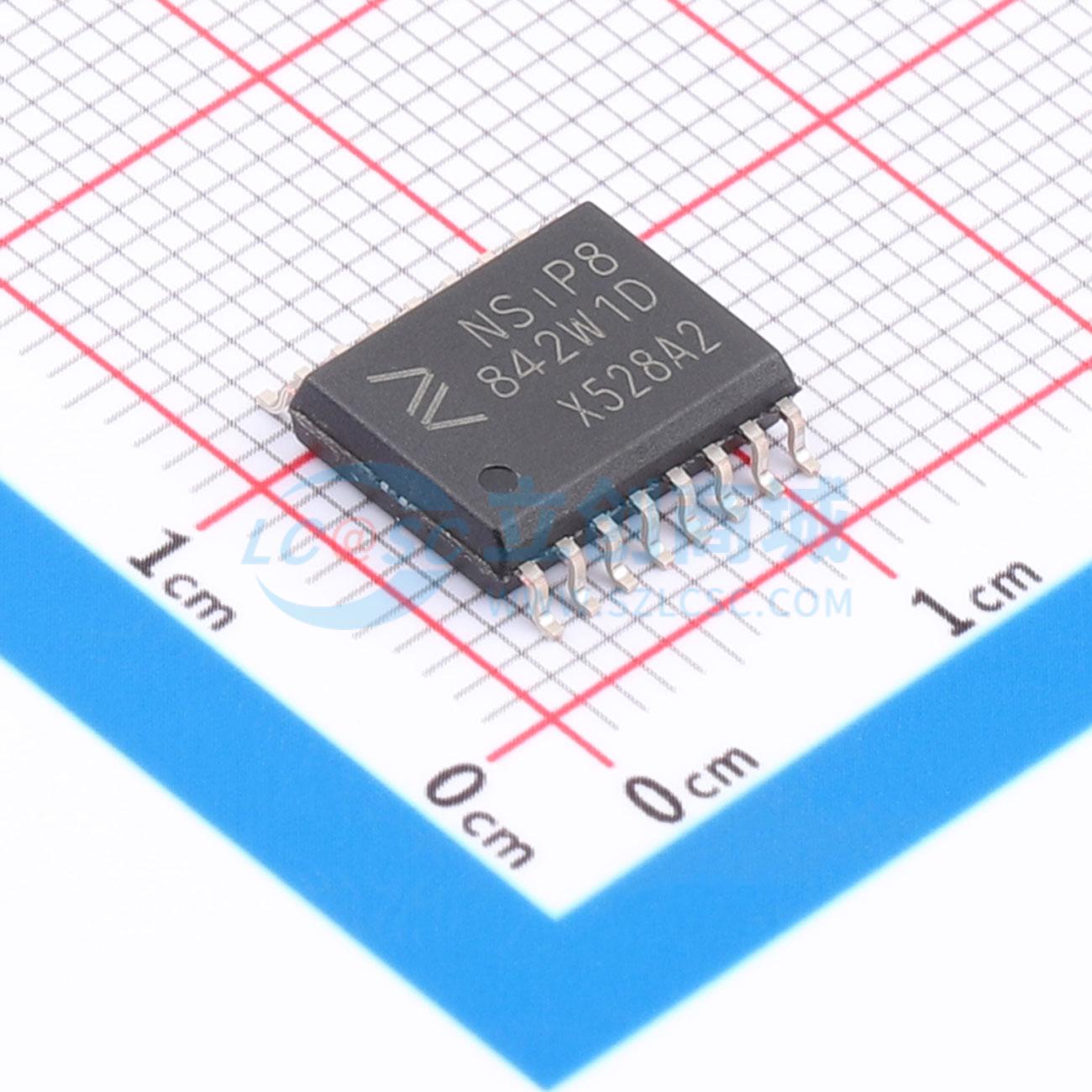

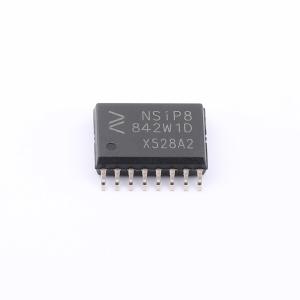

温馨提醒：图片仅供参考，商品以实物为准

NSiP8842W1-DSWR

四通道数字隔离器，集成直流到直流转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 四通道数字隔离器，集成隔离式 DC-DC 转换器。隔离式 DC-DC 转换器使用片上变压器提供高达 500mW 的输出功率。反馈 PWM 信号通过基于容量隔离技术的数字隔离器发送到初级侧。高度集成的解决方案有助于简化系统设计并提高可靠性。具有安全认证，支持 5kVrms 耐受电压，同时提供高电磁抗扰度和低辐射。数据速率高达 150Mbps，共模瞬态抗扰度（CMTI）高达 150kV/μs。提供 5V 至 5V、5V 至 3.3V、3.3V 至 3.3V 转换模式，输出电压可通过 SEL 引脚设置。左侧数字隔离器的逻辑电平可通过 VDDL 引脚设置，支持电源电压和 I/O 电压电平不同的应用。
品牌名称: NOVOSENSE(纳芯微)
商品型号: NSiP8842W1-DSWR
商品编号: C2987927
商品封装: SOW-16
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	商品目录	数字隔离器(带电源)

	属性	参数值
	功能特性	-

商品概述

NSIP884x 器件是集成了隔离式 DC-DC 转换器的四通道数字隔离器。该隔离式 DC-DC 转换器利用片上变压器提供高达 500mW 的输出功率。基于电容隔离技术，反馈 PWM 信号通过数字隔离器发送至原边。这种高集成度解决方案有助于简化系统设计并提高可靠性。该器件通过了 UL1577 安全认证，支持 5kVrms 的耐受电压，同时提供高电磁抗扰度和低辐射。其数据速率高达 150Mbps，共模瞬变抗扰度高达 150kV/μs。该器件提供 5V 转 5V、5V 转 3.3V 和 3.3V 转 3.3V 的转换模式，输出电压可通过 SEL 引脚设置。左侧数字隔离器的逻辑电平可通过 VDDL 引脚设置，以支持电源电压与 I/O 电压电平不同的应用场景。

商品特性

高达 5000Vrms 的绝缘电压
电源电压范围：3.3V 至 5.5V
5V 转 5V、5V 转 3.3V，支持 100mA 负载电流
3.3V 转 3.3V，支持 60mA 负载电流
过流和过温保护
数据速率：DC 至 150Mbps
高共模瞬变抗扰度：150kV/μs
传播延迟：<15ns
高系统级 EMC 性能：增强的系统级 ESD、EFT、浪涌抗扰度
工作温度：-40℃ ~ 125℃
符合 RoHS 标准的封装：SOW16

应用领域

工业自动化系统
隔离式 SPI、RS232、RS485 接口
通用多通道隔离
