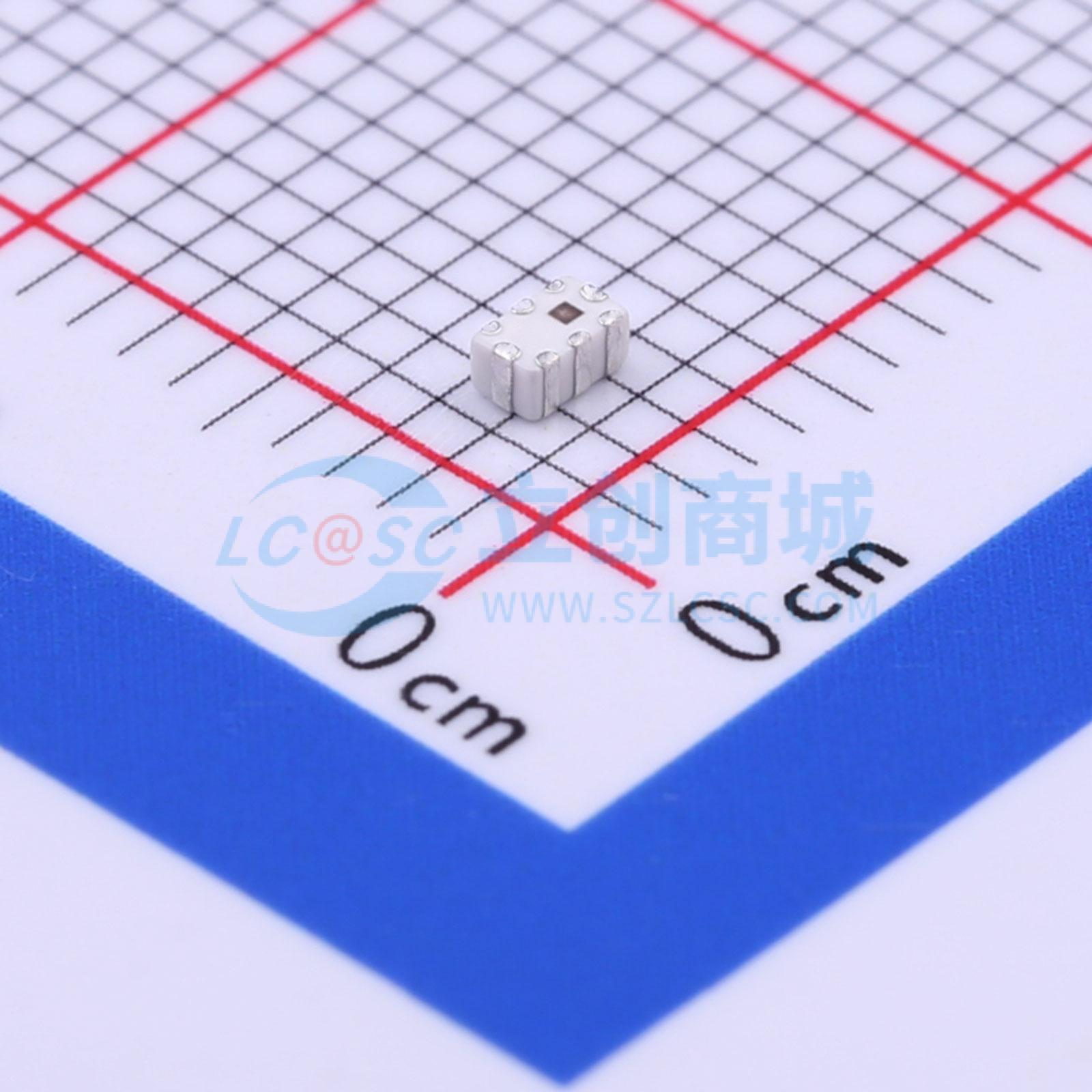

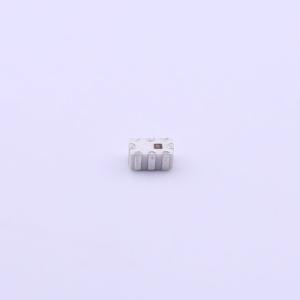

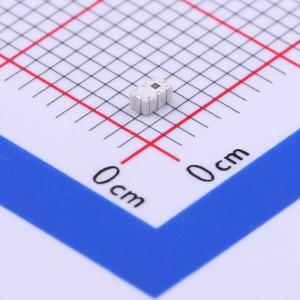

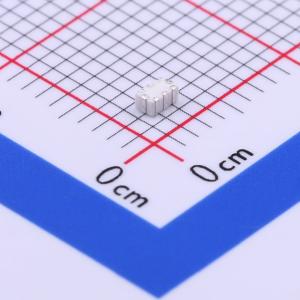

SLFBF21-2R450G-A02TF
平衡滤波器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 多层片式平衡滤波器
- 品牌名称
- Sunlord(顺络)
- 商品型号
- SLFBF21-2R450G-A02TF
- 商品编号
- C370402
- 商品封装
- 0805
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF滤波器 | |
| 滤波器类型 | - | |
| 中心频率 | 2.45GHz | |
| 绝对带宽 | 2.4GHz~2.5GHz | |
| 衰减 | 40dB |
| 属性 | 参数值 | |
|---|---|---|
| 阻抗 | 50Ω | |
| 纹波 | - | |
| 插入损耗 | 3.1dB | |
| 工作温度 | -40℃~+85℃ |
商品概述
多层芯片平衡滤波器
- 零件编号: SLFBF21-2R450G-A02TF
- 类型: 平衡滤波器
- 中心频率: 2450.0 MHz
- 外部尺寸 (长x宽): 2.0 x 1.2 mm
- 包装: 载带包装
- 系列代码: A02
- 无有害物质产品: 是
电气特性:
- 不平衡端口阻抗: 50 欧姆
- 平衡端口阻抗: 与MTK MT6612/6616共轭匹配
- 频率范围 (BW): 2450.0±50.0 MHz
- 通带内的插入损耗: 25°C时最大2.8 dB，-40至+85°C时最大3.1 dB
- 衰减（绝对值）:
- 880~960 MHz时最小40 dB
- 1710~1880 MHz时最小30 dB
- 1880~1990 MHz时最小16 dB
- 4800~5000 MHz时最小17 dB
- 通带内不平衡端口V.S.W.R: 最大2.10
- 通带内平衡端口V.S.W.R: 最大2.10
- 功率容量: 最大500 mW
工作和存储温度范围:
- 单个芯片（未包装）的工作和存储温度范围: -40°C 至 +85°C
- 包装条件下的存储温度范围: -10°C 至 +40°C 和 RH 70%（最大）
- 测试设备: 网络分析仪: E5071C
- 电气性能: 见图3-1, 图3-2
