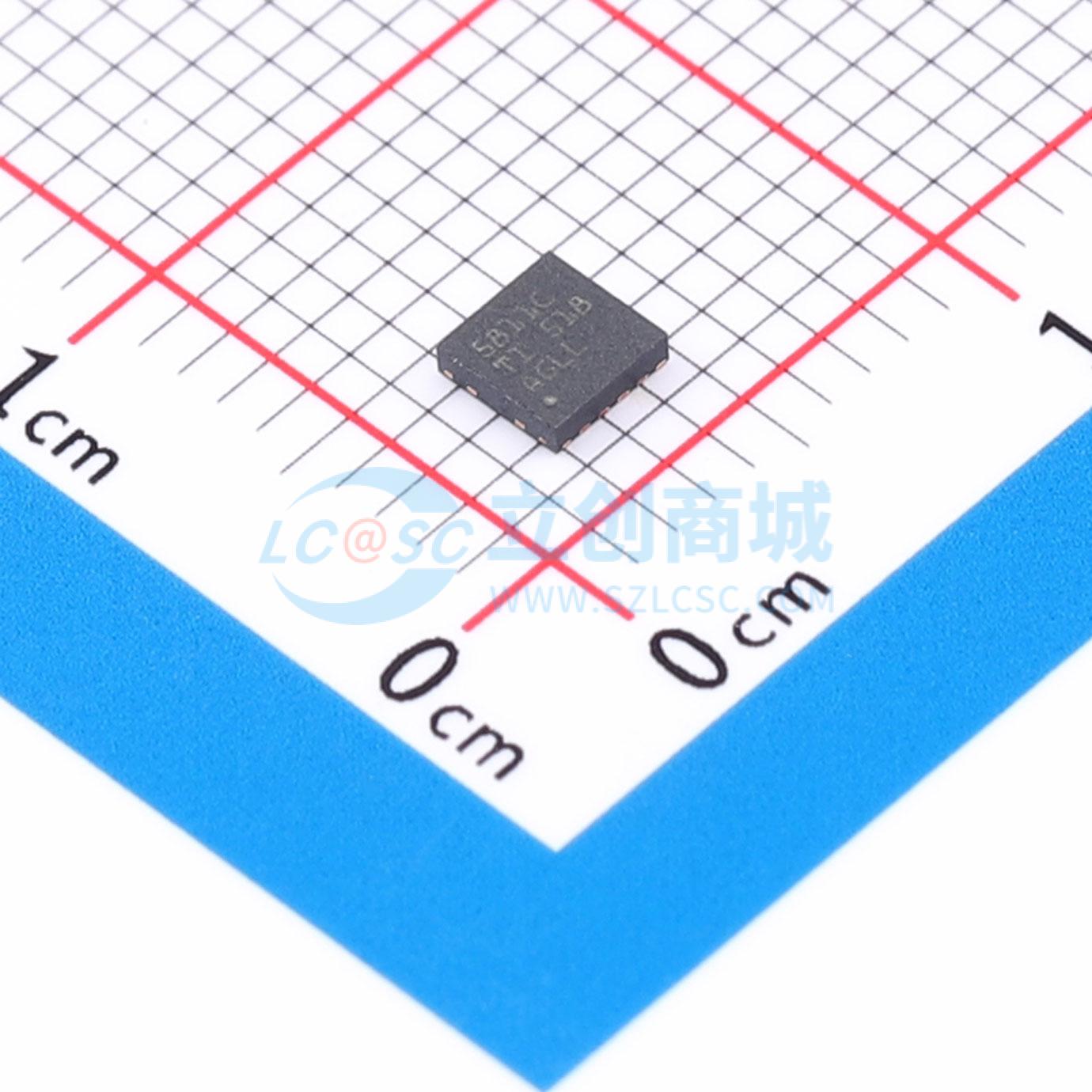

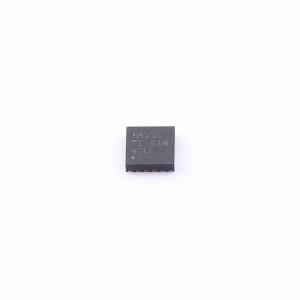

温馨提醒：图片仅供参考，商品以实物为准
LP5811CDRRR
LP5811CDRRR
- 描述
- LP5811 是一款具有自主动画引擎控制功能的同步升压 4 通道 RGBW LED 驱动器。该器件非常适合支持输入电压范围为 0.5V 至 5.5V 的电池供电应用，并且在点亮 LED 时具有 0.4mA（典型值）的超低正常工作电流。 集成式同步升压转换器可保持出色的效率，并在宽工作电压范围内保持 LED 亮度稳定。可为不同的 LED 正向电压选择输出电压，范围为 3V 至 5.5V，阶跃为 0.1V。升压转换器不仅可为器件本身驱动的 LED 供电，还可为系统中的其他负载供电。如需绕过升压转换器，VOUT 将用作 LED 驱动器块的电源输入。 该器件采用模拟调光和 PWM 调光两种方法实现强大的调光性能。每个 LED 的输出电流可在 0.1mA 至 25.5mA 或 0.2mA 至 51mA 之间以 256 个阶跃进行调节。8 位 PWM 发生器可对 LED 亮度进行平滑且无可闻噪声的调光控制。 自主动画引擎可以显著减少控制器的实时负载。每个 LED 都可通过相关寄存器进行配置，从而实现生动绚丽的照明效果。该器件可生成 6MHz 时钟信号，并将其用于同步多个器件之间的照明效果。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LP5811CDRRR
- 商品编号
- C32685039
- 商品封装
- WSON-12-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.142661克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 500mV~5.5V | |
| 开关频率 | 1MHz | |
| 通道数 | 4 | |
| 输出电压 | 3V~5.5V | |
| 输出电流 | 51mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 特性 | 过压保护(OVP)；过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
LP5811 是一款具有自主动画引擎控制功能的同步升压 4 通道 RGBW LED 驱动器。该器件非常适合支持输入电压范围为 0.5V 至 5.5V 的电池供电应用，并且在点亮 LED 时具有 0.4mA（典型值）的超低正常工作电流。 集成式同步升压转换器可保持出色的效率，并在宽工作电压范围内保持 LED 亮度稳定。可为不同的 LED 正向电压选择输出电压，范围为 3V 至 5.5V，阶跃为 0.1V。升压转换器不仅可为器件本身驱动的 LED 供电，还可为系统中的其他负载供电。如需绕过升压转换器，VOUT 将用作 LED 驱动器块的电源输入。 该器件采用模拟调光和 PWM 调光两种方法实现强大的调光性能。每个 LED 的输出电流可在 0.1mA 至 25.5mA 或 0.2mA 至 51mA 之间以 256 个阶跃进行调节。8 位 PWM 发生器可对 LED 亮度进行平滑且无可闻噪声的调光控制。 自主动画引擎可以显著减少控制器的实时负载。每个 LED 都可通过相关寄存器进行配置，从而实现生动绚丽的照明效果。该器件可生成 6MHz 时钟信号，并将其用于同步多个器件之间的照明效果。
商品特性
- 工作电压范围：
- 输入电压 (VIN) 范围：0.5V 至 5.5V，启动时的最小输入电压为 1.8V
- 逻辑引脚兼容 1.8V、3.3V 和 5V 电压
- 高效同步升压转换器：
- 输出电压 (VOUT) 范围：3V 至 5.5V
- 140mΩ (HS)/60mΩ (LS) MOSFET
- 1.6A 谷值开关电流限制
- VIN 为 4.2V、VOUT 为 5.0V 且 IOUT 为 300mA 时效率为 95%
- VIN > VOUT 设置时进入直通模式
- 在关断期间真正断开输入与输出之间的连接
- 4 个高精度恒定电流阱：
- 灌电流为 0.1mA 至 51mA
- 器件间误差：最大 ±5%
- 通道间误差：最大 ±5%
- 超低余量电压：25.5mA 时为 110mV（典型值）；51mA 时为 210mV（典型值）
- 可为每个 LED 配置 PWM 相移
- 超低功耗：
- 关断：当 EN 为低电平时，ISD 为 0.1μA（典型值）
- 待机：当 EN 为高电平且 CHIP_EN 为 0（保留数据）时，ISTB 为 26μA（典型值）
- 有效：当 LED 电流为 25.5mA 时，INOR 为 0.45mA（典型值）
- 模拟调光（电流增益控制）：
- 全局 1 位最大电流 (MC):25.5mA 或 51mA
- 单独 8 位点电流 (DC) 设置
- PWM 调光频率高达 24kHz，无可闻噪声：
- 单独的 8 位 PWM 调光分辨率
- 线性或指数调光曲线
- 自主动画引擎控制
- 针对各个 LED 点进行开路/短路检测
- 集成的重影消除功能
- 1MHz（最大值）I²C 接口
- -40°C 至 85°C 工作温度范围
应用领域
- 便携式和可穿戴电子产品：耳塞和充电盒、电子烟、智能手表
- 游戏和家庭娱乐：智能扬声器、RGB 鼠标、VR 耳机和控制器
- 物联网 (IOT)：电子标签、可视门铃
