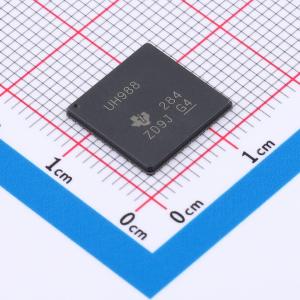

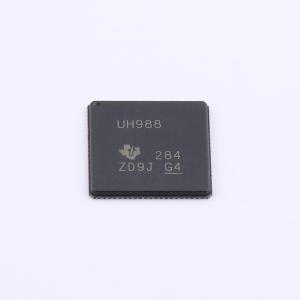

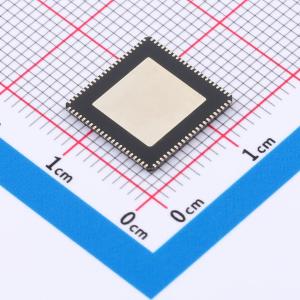

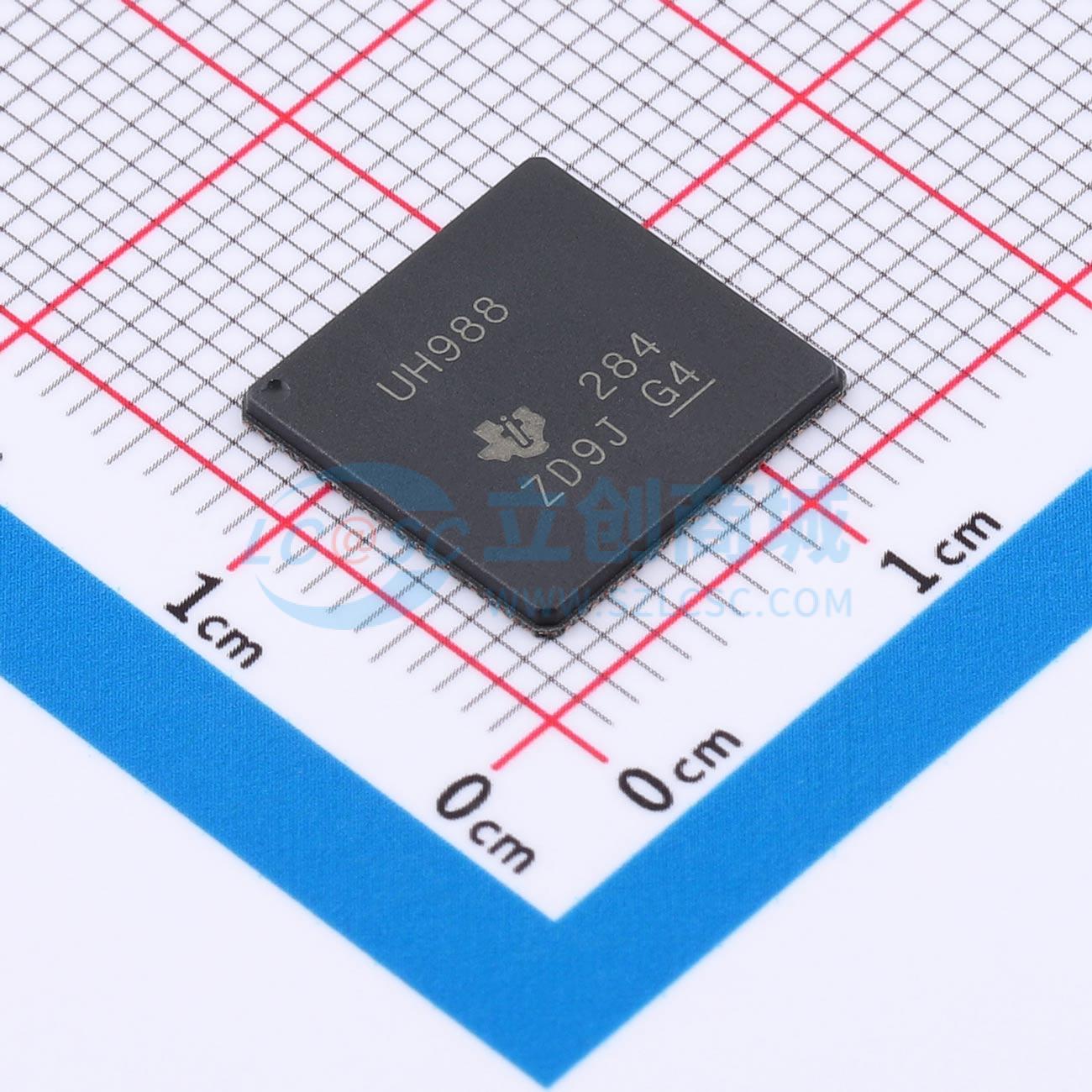

温馨提醒：图片仅供参考，商品以实物为准

DS90UH988RURRQ1

汽车FPD - Link IV到OpenLDI解串器，支持HDCP

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: DS90UH988RURRQ1
商品编号: C32653275
商品封装: VQFNP-88(12x12)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

DS90UH988-Q1是一款FPD-Link IV转OpenLDI桥接器件。配合FPD-Link IV串行器，该芯片组可通过低成本的50Ω同轴电缆或STP/STQ电缆接收高速串行接口。DS90UH988-Q1支持OpenLDI（10个LVDS数据通道+2个时钟）接口，支持最高420MHz PCLK的视频传输。该器件可在GPU这类源端与现有基于LVDS的显示器或应用处理器之间提供桥接连接。FPD-Link IV接口支持视频和音频数据传输以及全双工控制，可在同一条链路上传输包括I2C和GPIO数据在内的信号。将视频和控制数据整合到FPD-Link IV通道可减少互连的体积和重量，简化系统设计。低电压差分信号、数据加扰和随机化的使用可将EMI降至最低。在向后兼容的FPD-Link III模式下，当与支持HDCP的串行器配对使用时，该器件支持单链路/双链路上最高2K分辨率、24位色深，同时支持HDCP v1.4。

商品特性

OpenLDI (OLDI) 发送器
2端口OLDI输出（双像素链路），OLDI时钟最高可达420MHz，每个端口支持8MHz至210MHz OLDI时钟
可配置18-bit、24-bit、30-bit RGB
流同步与分割
FPD-Link IV接口
每通道最高支持13.5/12.528/10.8/6.75/3.375Gbps；双通道最高支持27Gbps
支持同轴/STP互连
可选择1通道、2通道
支持菊花链与分割
自适应均衡
可选数字RGB并行输出接口，支持8MHz至125MHz PCLK
超低延迟控制通道
两个增强快速模式I2C，最高支持1MHz（本地总线访问最高支持3.4MHz）
高速GPIOs
支持SPI和UART pass-through GPIOs
向后兼容720p 92x和1080p/2K 94x FPD-Link III产品系列
集成带片上密钥的HDCP v1.4
链路诊断
电压和温度监控
BIST和图案生成
CRC和错误诊断
控制位ECC
ID用于防篡改
高级链路鲁棒性和EMC控制
扩频时钟生成(SSCG)
自适应接收均衡(AEQ)
低功耗工作
1.8V和1.15V双电源供电
AEC-Q100汽车应用认证
AEC-Q等级2，工作温度-40℃ 至 105℃
符合ISO 10605和IEC 61000-4-2 ESD要求

应用领域

汽车显示器
中央信息显示器 (CID)
后排娱乐 (RSE)
数字仪表盘
主机和HMI模块
抬头显示器 (HUD)
倒车和侧视镜显示器

	属性	参数值
	商品目录	串行器/解串器
	类型	解串器
	数据速率	13.5Gbps
	时钟频率(fc)	1MHz
	工作电压	1.15V；1.8V
	工作温度	-40℃~+105℃

	属性	参数值
	通道数	2；1
	每通道并行位数	1
	输入	FPD-Link
	输出	LVDS
	控制接口	I2C；SPI
	功能特性	自适应接收均衡
