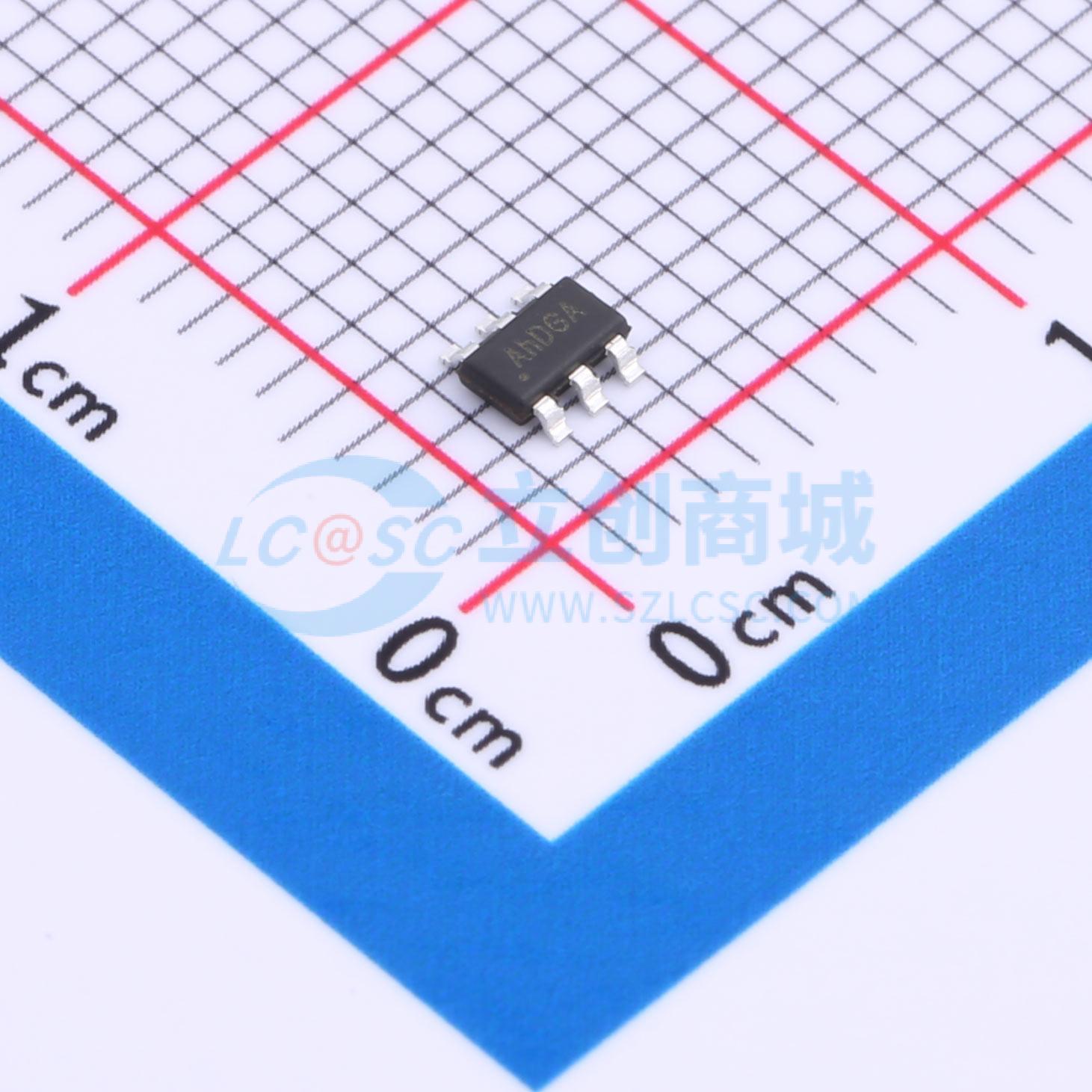

SY7311AADC
40V 大电流升压型 LED 驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 升压式DC/DC转换器，可提供精确的恒定电流来驱动LED。工作在1MHz的固定开关频率，允许使用小值的外部陶瓷电容和电感。串联连接的LED由外部电阻设置的调节电流驱动，适用于驱动多达十个串联的白色LED或高达40V的电压。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY7311AADC
- 商品编号
- C2986879
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.5V~5.5V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 特性 | 过压保护(OVP)；过温保护(OTP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
SY7311A、SY7311B和SY7311D是升压型DC/DC转换器，可为驱动LED提供精确的恒定电流。这些器件以1MHz的固定开关频率工作，可以使用小值外部陶瓷电容和电感。串联连接的LED通过外部电阻设定的恒定电流驱动。SY7311A、SY7311B和SY7311D非常适合驱动多达十个串联的白光LED或高达40V的电压。
商品特性
- 输入电压范围：2.5V 至 5.5V
- 开关电流限制：1A
- 可驱动高达40V的LED灯串
- 1MHz固定频率，减少外部元件
- EN/PWM引脚的调光频率：
- SY7311A/SY7311D：10kHz~1MHz
- SY7311B：100Hz~10kHz
- 内部软启动限制浪涌电流
- 开路LED过压保护
- 符合RoHS标准且无卤素
- 小巧封装：TSOT23-6/ DFN2x2-6
应用领域
- GPS导航系统
- 手持设备
- 便携式媒体播放器
