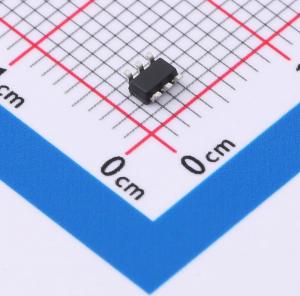

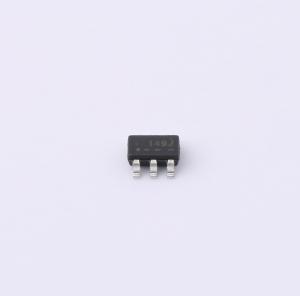

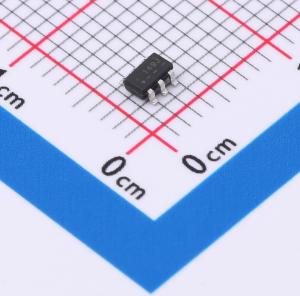

温馨提醒：图片仅供参考，商品以实物为准

FAN4149M6X

停产 FAN4149M6X

描述: FAN4149 是一款低功耗控制器，用于检测危险的接地和接地到零线故障的电流路径。FAN4149 应用电路会在有害触电发生之前打开负载触点。FAN4149 结合 FAN41501 自动监控数字控制器，可满足永久联接 GFCI 产品的 2015 UL943 自检要求。FAN4149 检测热线-接地故障和零线-线路/负载短路情况，并针对其提供保护。FAN41501 定期监控 FAN4149 和重要的 GFI 组件以符合 2015 UL943 要求。最少的组件数量和小型 6 引脚封装可实现一个高密度、灵活的应用方案。FAN4149 包含精确禁带 14 V 分路稳压器、精确低 VOS 感应放大器、时间延迟静噪滤波器、窗口检测比较器和 SCR 驱动器。分路稳压器运行时的静止电流低，可实现高价值、低功耗串行电源电阻。内部温度补偿分路稳压器、感应放大器和偏置电路提供了精确接地故障检测。这样就可以使用较大的组件型号，因此无需限制或微调外部组件。典型的 ±50 ?V VOS 感应放大器偏移值允许直接直流耦合感应线圈。因此无需大型交流耦合电容器。内部延迟滤波器抑制了电感负载常见的高频率噪声尖峰。因此减少了误滋扰跳闸。SCR 驱动器增加了电流和温度补偿，可实现更宽的外部 SCR 选择范围。极少外部组件和 6 引脚 SOT23 封装可实现低成本、紧凑设计和布局。
品牌名称: onsemi(安森美)
商品型号: FAN4149M6X
商品编号: C2986760
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.052克(g)

商品参数

参数完善中

商品概述

FAN4149 是一种低功耗控制器，用于检测到地的危险电流路径和地线到中性线的故障。FAN4149 应用电路在有害电击发生前断开负载触点。结合 FAN41501 自动监测数字控制器，它满足 2015 年 UL943 对永久连接的地线故障电路断路器（GFCI）产品的自检要求。FAN4149 可检测并防止火线对地故障和中性线对线路/负载短路。FAN41501 定期监测 FAN4149 和关键 GFI 组件，以符合 2015 年 UL943 要求。最少的组件数量和小型 6 引脚封装允许实现密集、灵活的应用解决方案。

FAN4149 包含一个精密带隙 14 V 并联稳压器、精密低输入偏置电压感测放大器、时间延迟噪声滤波器、窗口检测比较器和 SCR 驱动器。并联稳压器以低静态电流工作，这允许使用高值、低瓦数的串联供电电阻。内部温度补偿的并联稳压器、感测放大器和偏置电路提供了精确的地线故障检测。这使得可以使用更大的组件变化范围，从而不需要对外部组件进行分档或微调。典型的 ±50 μV 感测放大器偏置电压允许直接直流耦合感应线圈。这消除了大型交流耦合电容。内部延时滤波器可抑制电感负载常见的高频噪声尖峰，减少误触发。SCR 驱动器提供增强的电流和温度补偿，允许更广泛选择外部 SCR。

最少的外部组件数量和 6 引脚 SOT23 封装允许低成本、紧凑的设计和布局。

应用领域

GFCI 输出插座
GFCI 电路断路器
可携带式GFCI电源线
剩余电流装置（RCD）
