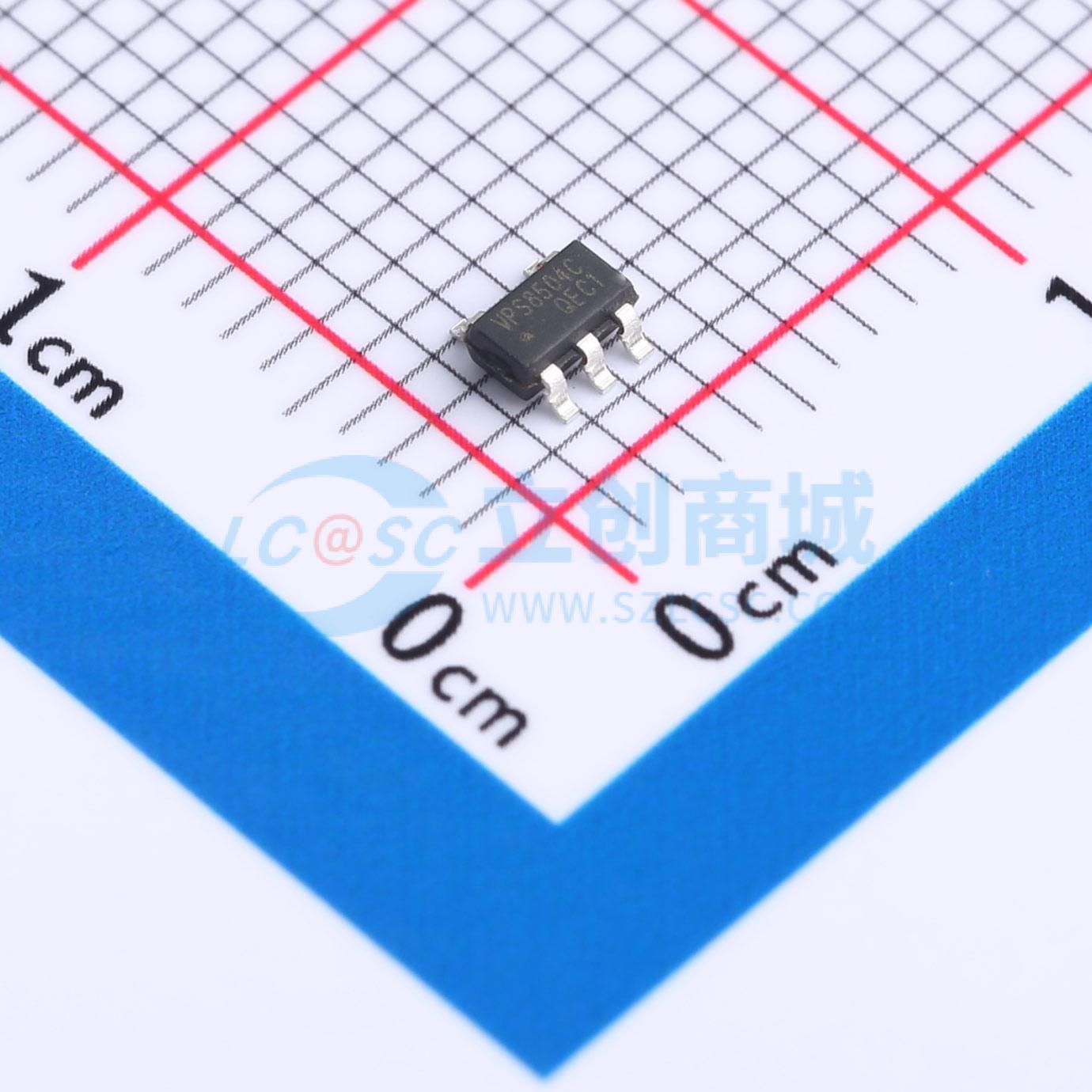

温馨提醒：图片仅供参考，商品以实物为准
VPS8504C
VPS8504C
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VPS8504B\C 是两款专门为小体积、低待机功耗微功率隔离电源而设计的推挽式变压器驱动器，其外围只需匹配简单的输入输出滤波电容、隔离变压器和整流电路，即可实现 3.3V 或 5V 输入、3.3V~24V 输出、输出功率 1~3W 的隔离电源。 它们内部集成振荡器，提供一对高精度互补信号以驱动两个 N 沟道 MOSFET。芯片内部按照对称结构设计，能有效确保两个功率 MOSFET 的高度对称性，避免电路在工作过程发生偏磁。
- 品牌名称
- VPSC(源特科技)
- 商品型号
- VPS8504C
- 商品编号
- C2986361
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 变压器驱动器 | |
| 输入电压 | 2.8V~6V | |
| 功率管耐压 | 24V | |
| 功率管耐流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 功率管导通电阻 | 90mΩ | |
| 静态电流(Iq) | 640uA | |
| 工作温度 | -40℃~+125℃ |
商品概述
VPS8504B\C 是两款专门为小体积、低待机功耗微功率隔离电源而设计的推挽式变压器驱动器，其外围只需匹配简单的输入输出滤波电容、隔离变压器和整流电路，即可实现 3.3V 或 5V 输入、3.3V~24V 输出、输出功率 1~3W 的隔离电源。
它们内部集成振荡器，提供一对高精度互补信号以驱动两个 N 沟道 MOSFET。芯片内部按照对称结构设计，能有效确保两个功率 MOSFET 的高度对称性，避免电路在工作过程发生偏磁。VPS8504B 芯片具有使能引脚 EN，并可通过 CLK 引脚悬空或接地可以选择两种不同的工作频率，同时内部设计有高精度的死区控制电路确保在各种工作条件下不出现共通现象。VPS8504C 采用 SOT23-5 封装，未把使能功能 EN 引出。
VPS8504B\C 是一款适用于推挽拓扑结构的 DCDC 隔离型开关电源集成控制器，内置功率管的内阻低至 0.1Ω，满足 2.8V~6V 多种功率的应用。电流过大时钳位限制功率管电流，既保证了芯片自身工作在安全区，又使得外围器件免受大电流冲击。
通过 CLK 引脚悬空或接地可以选择两种不同的工作频率，并且在两路驱动之间设计了死区时间 tBBM，既避免了共通的现象，又可降低功率管开通时的漏源电压，减小了开关损耗。
可通过 EN 引脚来控制芯片的开通或关断。EN 被拉成高电位时（悬空时被自行拉成高电位），芯片正常运行；EN 被拉成低电位时，芯片停止工作，实现超低待机功耗。
商品特性
- 推挽拓扑结构
- 高集成度，外围简单
- 内置 24V /0.1Ω LDMOS 1.7A 电流钳位限制
- 2.8 - 6V 输入电压范围
- 可选择两种开关频率
- 具备使能关断功能
- 可持续短路保护、过温保护，自恢复
- 芯片工作温度 -40°C~+125°C
应用领域
- CAN\RS - 485\RS - 232\SPI\I²C 等低功耗隔离电源
- 过程控制
- 精密仪器\医疗仪器
- 分布式电源\无线电电源\电信电源低噪声隔离式 USB 电源
- 低噪声灯丝电源 IGBT 栅极驱动电源
