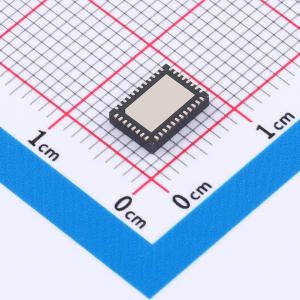

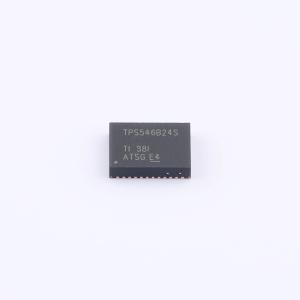

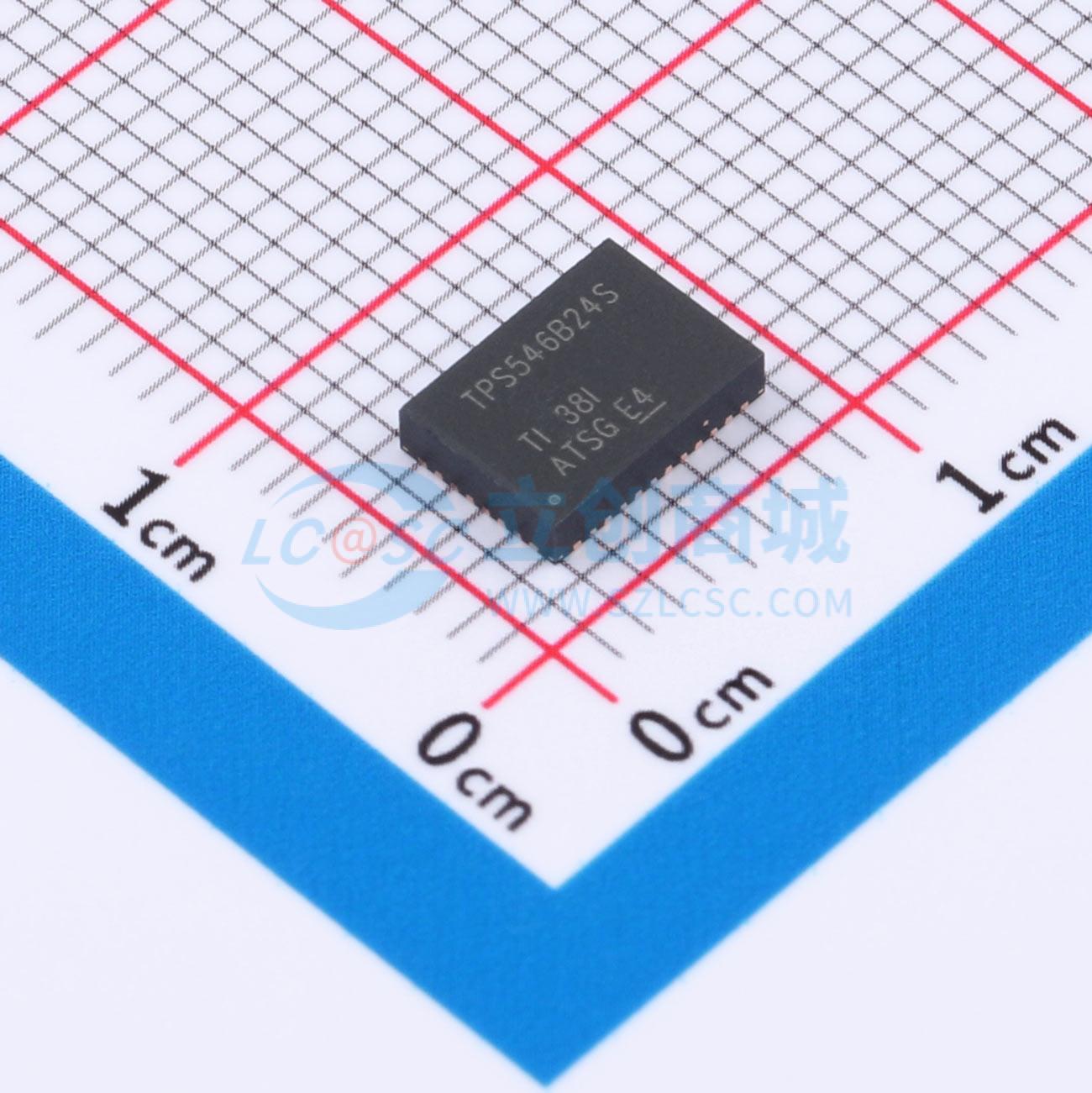

TPS546B24SRVFR

降压型 20A 2.95V~18V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 一款高度集成的非隔离式直流/直流转换器，通过添加制造商特定的 PMBus 命令以及扩展写保护和密钥进行了功能扩展。此功能能够以更高的分辨率限制写入功能，从而提高了安全性，有助于防止恶意访问 PMBus。具有较高的工作频率和 20A 的电流输出，并采用 7mm × 5mm 封装。可将两个、三个和四个器件互连，在单个输出上提供最高 80A 的电流。该器件可通过 VDD5 引脚，利用 5V 的外部电源对内部的 5V LDO 进行过驱动，从而提高效率并降低转换器的功耗。使用专有的固定频率电流模式控制，具有输入前馈和可选的内部补偿元件，可在各种输出电容下更大限度减小尺寸和提高稳定性
品牌名称: TI(德州仪器)
商品型号: TPS546B24SRVFR
商品编号: C32614521
商品封装: LQFN-CLIP-40(5x7)
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	输出电压差分采样；内置LDO稳压器；频率同步；可调软启动；过流保护；工作状态指示；可调限流

商品概述

TPS546B24S 是一款高度集成的非隔离式直流/直流转换器，它通过添加制造商特定的 PMBus® 命令以及扩展写保护和密钥，在 TPS546B24A 的基础上进行了扩展。与标准写保护命令相比，此功能能够以更高的分辨率限制写入功能，从而提高了安全性，有助于防止恶意访问 PMBus。TPS546B24S 具有较高的工作频率和20A 的电流输出，并采用 7mm × 5mm 封装。可将两个、三个和四个 TPS546B24S 器件互连，在单个输出上提供最高 80A 的电流。该器件可通过 VDD5 引脚，利用 5V 的外部电源对内部的 5V LDO 进行过驱动，从而提高效率并降低转换器的功耗。TPS546B24S 使用专有的固定频率电流模式控制，具有输入前馈和可选的内部补偿元件，可在各种输出电容下更大限度减小尺寸和提高稳定性。PMBus® 接口具有 1MHz 时钟支持，为转换器配置提供了便捷且标准化的数字接口，并且实现了对输出电压、输出电流和内部裸片温度等关键参数的监控。对故障状况的响应可设置为重新启动、锁存或忽略，具体取决于系统要求。堆叠器件之间的反向通道通信使得所有TPS546B24S 转换器能够为单个输出轨供电，共享一个地址，从而简化系统软件/固件设计。也可通过 BOM 选择在不进行 PMBus 通信的情况下，配置输出电压、开关频率、软启动时间和过流故障限制等关键参数，以支持无程序加电。

商品特性

集成扩展安全功能
支持双电源:2.95V 至 18V PVIN；2.95V 至 18V AVIN（4VIN VDD5 开关电压）
集成 5.5mΩ/1.8mΩ MOSFET
具有可选内部补偿的平均电流模式控制
可堆叠 2 个、3 个、4 个，电流共享高达 80A，每个输出可支持单个地址
通过引脚搭接的可选输出电压范围为 0.5V 至 5.5V，使用 PMBus VOUT_COMMAND 的电压范围为 0.25V 至 5.5V
广泛的 PMBus 命令集，可遥测 VOUT、IOUT 和内部裸片温度
通过内部反馈分压器实现差分遥感，可检测到小于1% 的 VOUT 误差，TJ 为 –40℃ 至 +150℃
通过 PMBus 实现 AVS 和裕量调节
采用 MSEL 引脚，引脚编程 PMBus 默认值
12 种介于 225kHz 和 1.5MHz 之间的可选开关频率（8 个引脚搭接选项）
频率同步输入/同步输出
支持预偏置输出
7mm × 5mm × 1.5mm、40 引脚 QFN
使用 TPS546B24S 并借助 WEBENCH® PowerDesigner 创建定制设计方案

应用领域

数据中心交换机
机架式服务器
有源天线系统
远程射频和基带单元
自动化测试设备
CT
PET
MRI
ASIC、SoC、FPGA、DSP 内核和 I/O 电压

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.95V~18V
	输出电压	250mV~5.5V
	输出电流	20A
	开关频率	225kHz~1.5MHz
	工作温度	-40℃~+150℃@(TJ)
