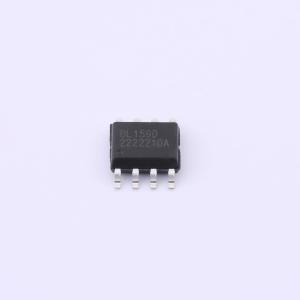

温馨提醒：图片仅供参考，商品以实物为准

BL1590

BL1590 ±15kVESD保护，16Mbps，具有失效保护功能（Fail-Safe）的 RS-485收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BL1590是一款3~5.5V宽电源供电、半双工的RS-485收发器，包含一路驱动器和一路接收器。支持高达16Mbps的数据传输速率，并内置失效保护电路。
品牌名称: BL(上海贝岭)
商品型号: BL1590
商品编号: C2986261
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.141克(g)

商品参数

商品概述

BL1590是一款3~5.5V宽电源供电、半双工的RS-485收发器，芯片内部包含一路驱动器和一路接收器。可实现高达16Mbps的无差错数据传输。内置失效保护电路，保证接收器输入端在开路或短路时，接收器的输出端处于逻辑高电平状态。具有出色的驱动能力，在5V供电、54Ω负载条件下驱动器可以提供3.4V的差分输出电压。支持热插拔功能，在上电过程中驱动器和接收器处于关断状态，避免插拔时总线上出现冲突。具有1单位负载接收器输入阻抗，允许总线上挂接多达32个收发器。I/O引脚ESD保护能力达到±15KV IEC 61000-4-2，接触放电。

商品特性

工作电压：3~5.5V
最高传输速率：16Mbps
内置失效保护电路
总线允许挂接多达32个收发器
支持热插拔功能
I/O引脚ESD保护：±15KV IEC 61000-4-2，接触放电
SOP8封装

应用领域

工业控制
智能电表采集终端
安防监控

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	16Mbps

	属性	参数值
	节点数	32
	静电保护	±15kV
	工作温度	-40℃~+125℃
	静态电流	2mA
	通讯模式	半双工
