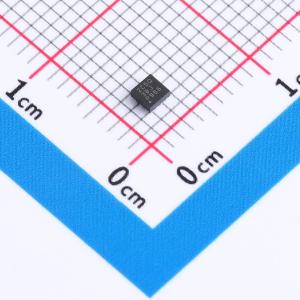

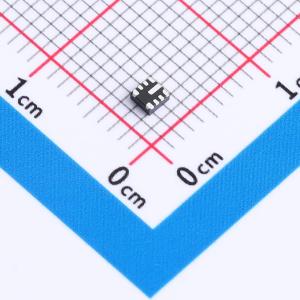

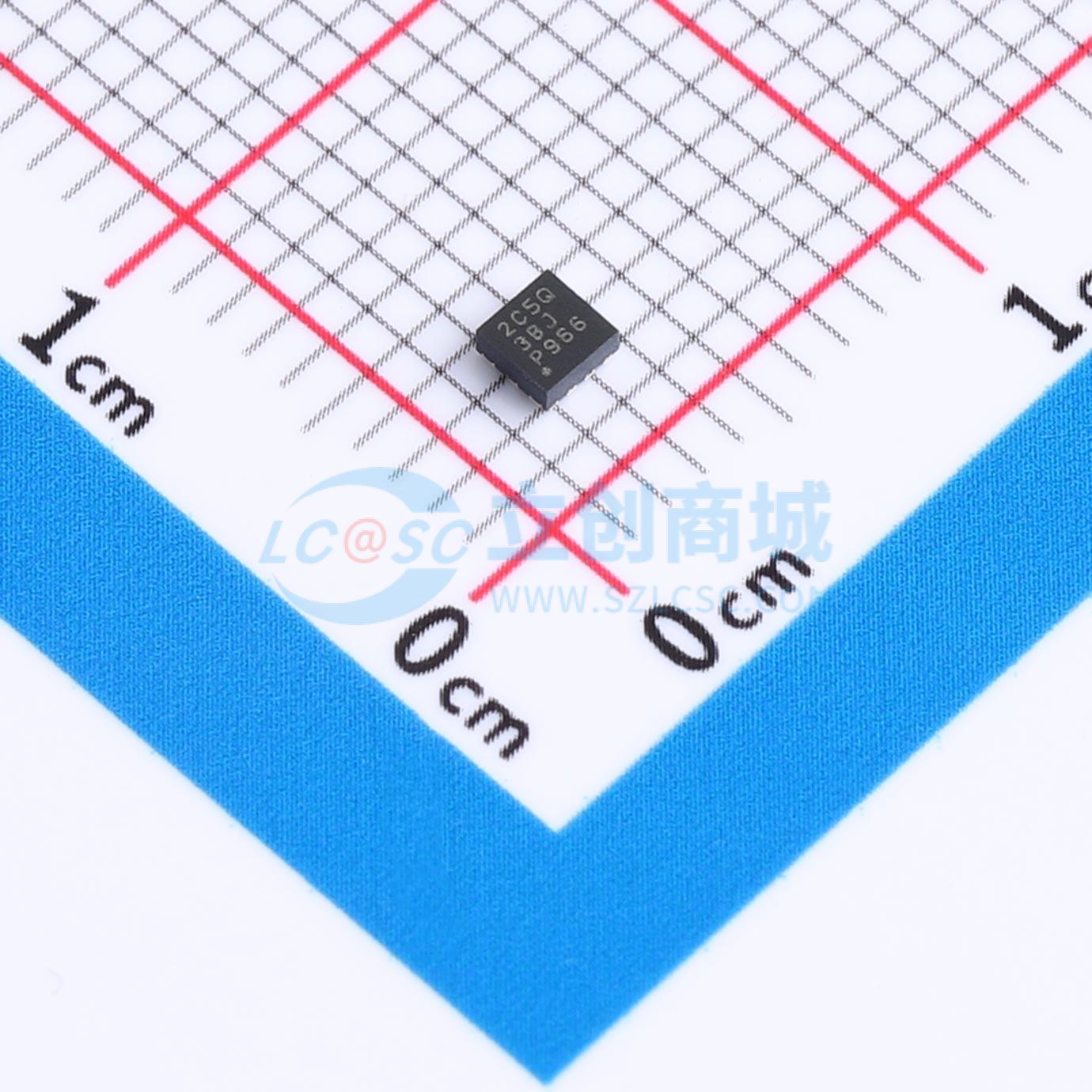

LMR43620MC5RPERQ1

降压型 2A 3V~36V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是36V、2A和1A同步降压DC/DC转换器，采用2mm×2mm HotRod封装。这款易于使用的转换器支持3.0V至36V的宽输入电压范围，瞬态电压可达42V。专为满足始终开启的汽车应用的低待机功耗要求而设计。自动模式可在轻载运行时实现频率折返，在13.5VIN时无负载电流消耗为1.5μA，轻载效率高
品牌名称: TI(德州仪器)
商品型号: LMR43620MC5RPERQ1
商品编号: C32594901
商品封装: VQFN-HR-9(2x2)
包装方式: 编带
商品毛重: 0.087342克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	内置LDO稳压器；频率同步；过流保护；EMI优化(抖频模式)；工作状态指示

商品概述

LMR436x0-Q1具有<2.5μAIQ、150℃ TJMAX且采用4mm²HotRod™ QFN封装的36V 1A/2A汽车级降压转换器LMR436x0-Q1是业界超小型36V、2A和1A同步直流/直流降压转换器，采用 2mm × 2mm HotRod封装。这款易于使用的转换器支持3.0V至36V的宽输入电压范围，以及高达42V的瞬态电压。LMR43620-Q1是专为满足常开型汽车类应用的低待机功耗要求而设计的。自动模式在轻负载下运行时会进行频率折返，在 VIN 为 13.5 V 时实现 1.5 μA 的空载电流消耗和高轻负载效率。PWM和PFM模式之间的无缝转换以及超低的MOSFET导通电阻确保在整个负载范围内提供卓越的效率。控制架构和功能集经过设计，可实现超小型解决方案尺寸。该器件使用峰值电流模式控制，可最大限度地降低输出电容。LMR436x0-Q1 使用双随机展频、低 EMI HotRod 封装和经过优化的引脚排列，更大程度地减小了输入滤波器尺寸。MODE/SYNC 和 RT 引脚型号可用于在 200kHz 至 2.2MHz 范围内设置或同步频率，以避开噪声敏感频带。LMR436x0-Q1 丰富的功能集旨在简化各种汽车类终端设备的实施。

商品特性

符合面向汽车应用的AEC-Q100标准
温度等级 1: -40℃ 至 +125℃, TA
功能安全型
可提供用于功能安全系统设计的文档
在1mA时效率高于 85%
在 13.5 VIN 、固定 3.3 VOUT 下具有 1.2 μA 的总非开关 IQ
微型设计尺寸和低元件成本
具有可润湿侧翼的 2mm × 2mm HotRod™ 封装
内部补偿
针对超低EMI要求进行了优化
扩频可降低峰值发射
符合 CISPR25 5 类标准
轻负载下可通过 MODE/SYNC 引脚使用引脚可选 FPWM 模式提供恒定频率
FSW 与 MODE/SYNC 引脚同步
专为汽车应用而设计
-40℃ 至 +150℃ 的结温范围
支持42V的汽车负载突降
提供 3V VIN 用于汽车冷启动
可调范围高达 95% 的 VIN, 提供 3.3 V 和 5 V 固定 VOUT 选项
设计用于可扩展电源
200kHz 至 2.2MHz（RT 引脚）可调节 FSW

应用领域

高级驾驶辅助系统:ECU
信息娱乐系统与仪表组:音响主机、eCall
车身电子装置和照明

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~36V
	输出电压	1V~34.2V；5V
	输出电流	2A
	开关频率	2.2MHz
	工作温度	-40℃~+150℃@(TJ)
