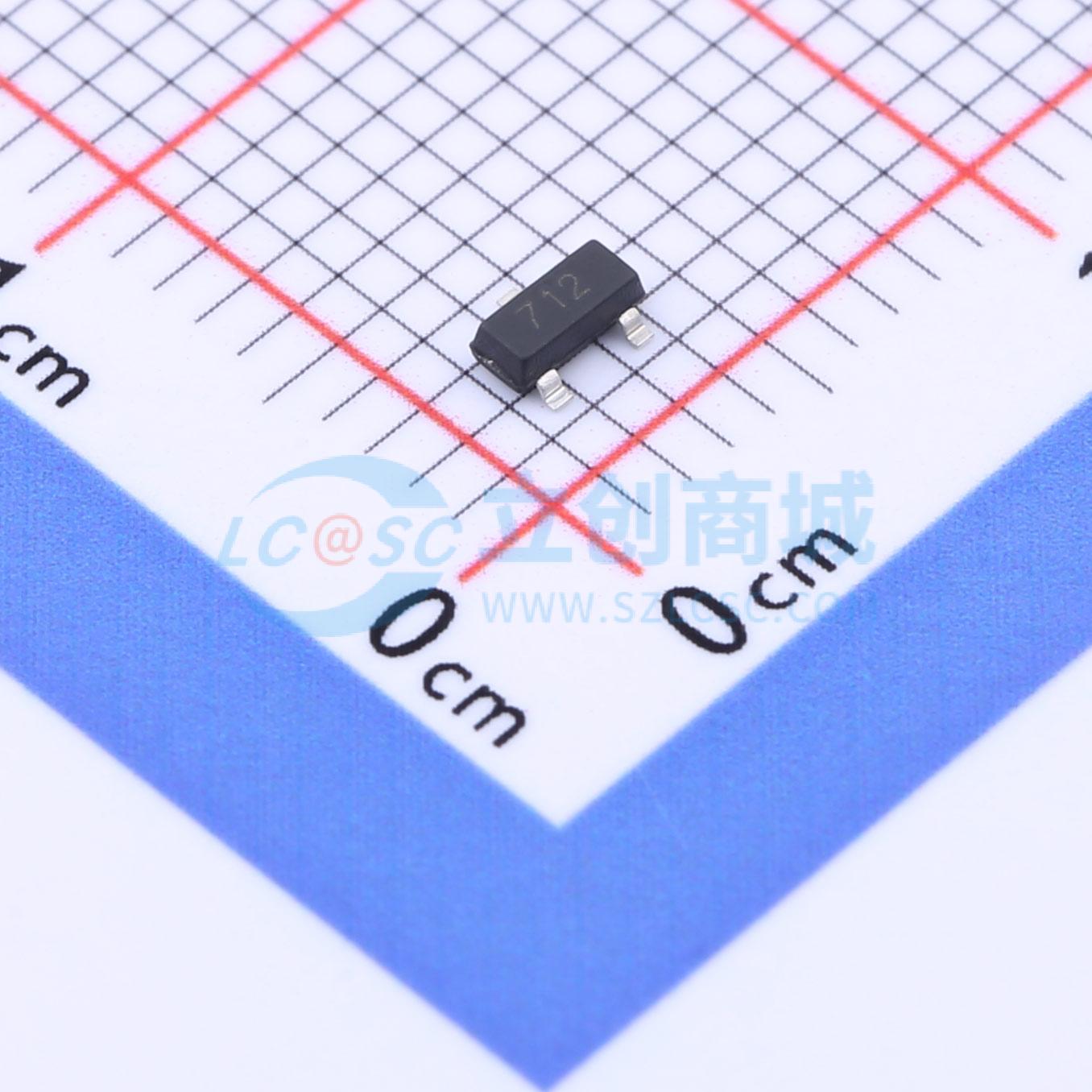

温馨提醒：图片仅供参考，商品以实物为准
SM712.TCT
双向ESD 12V 7V截止 峰值浪涌电流：17A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Peak Pulse Current ( tp =8/20μs ) (note1) IPP 17A，反向截断电压VRWM 7V+12V 反向漏泄电流IR=1μA，VC12V 17A=26V VC7V 17A=12V 结电容75PF
- 品牌名称
- KUU
- 商品型号
- SM712.TCT
- 商品编号
- C2985651
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V；7V | |
| 钳位电压 | 12V；26V | |
| 峰值脉冲电流(Ipp) | 17A | |
| 峰值脉冲功率(Ppp) | 400W | |
| 击穿电压 | 7.5V；13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20uA；1uA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 45pF |
商品概述
瞬态电压抑制（TVS）二极管专为多点数据传输标准RS - 485应用中的不对称（12V至 - 7V）保护而设计，用于保护设备免受静电放电（ESD）、电快速瞬变（FET）和雷击产生的瞬态电压影响。
商品特性
- 400瓦峰值脉冲功率（tp = 8/20μs）
- 依据IEC 61000 - 4 - 2（ESD）标准，为不对称数据线提供瞬态保护：±15kV（空气）、±8kV（接触）；依据IEC 61000 - 4 - 4（FET）标准，40A（5/50ns）；依据IEC 61000 - 4 - 5（雷击）标准，12A（8/20μs）
- 保护两条+12V至 - 7V线路
- 低电容
- 低漏电流
- 低钳位电压
- 固态硅雪崩技术
- 符合RoHS标准
应用领域
- 保护具有扩展共模范围的RS - 485收发器
- 安全系统
- 自动取款机
- 混合光纤同轴电缆（HFC）系统
- 网络
