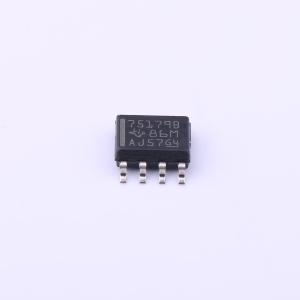

SN75179BDR

差分驱动器和接收器对

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 差分驱动器和接收器对，符合TIA/EIA-422-B、TIA/EIA-485-A和ITU建议V.11标准。
品牌名称: TI(德州仪器)
商品型号: SN75179BDR
商品编号: C368912
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

SN75179B是一款差分驱动器和接收器对，专为平衡传输线应用而设计，符合TIA/EIA - 422 - B、TIA/EIA - 485 - A和国际电信联盟（ITU）V.11建议标准。它旨在提高长总线线路上全双工数据通信的性能。 SN75179B驱动器输出对正负电流均提供限流功能。接收器具有高输入阻抗、增强抗噪能力的输入迟滞特性，并且在-7 V至12 V的共模输入电压范围内，输入灵敏度为±200 mV。驱动器具备热关断功能，可在出现线路故障时提供保护。热关断设计为在结温约150℃时启动。SN75179B设计用于驱动最大达60 mA的电流负载。 SN75179B的工作温度范围为0℃至70℃。

商品特性

总线电压范围：-7 V至12 V
正负电流限制驱动器输出能力：最大60 mA
接收器输入阻抗：最小12 kΩ
接收器输入灵敏度：±200 mV
接收器输入迟滞：典型值50 mV
采用单5 V电源供电
低功耗要求

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.75V~5.25V

	属性	参数值
	节点数	-
	工作温度	0℃~+70℃
	静态电流	70mA
	通讯模式	全双工
