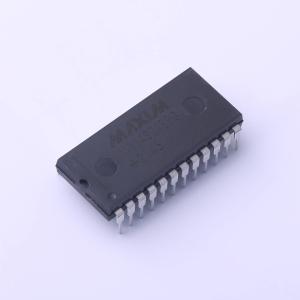

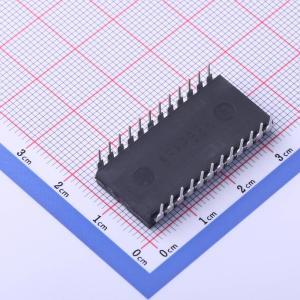

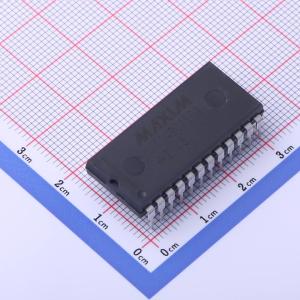

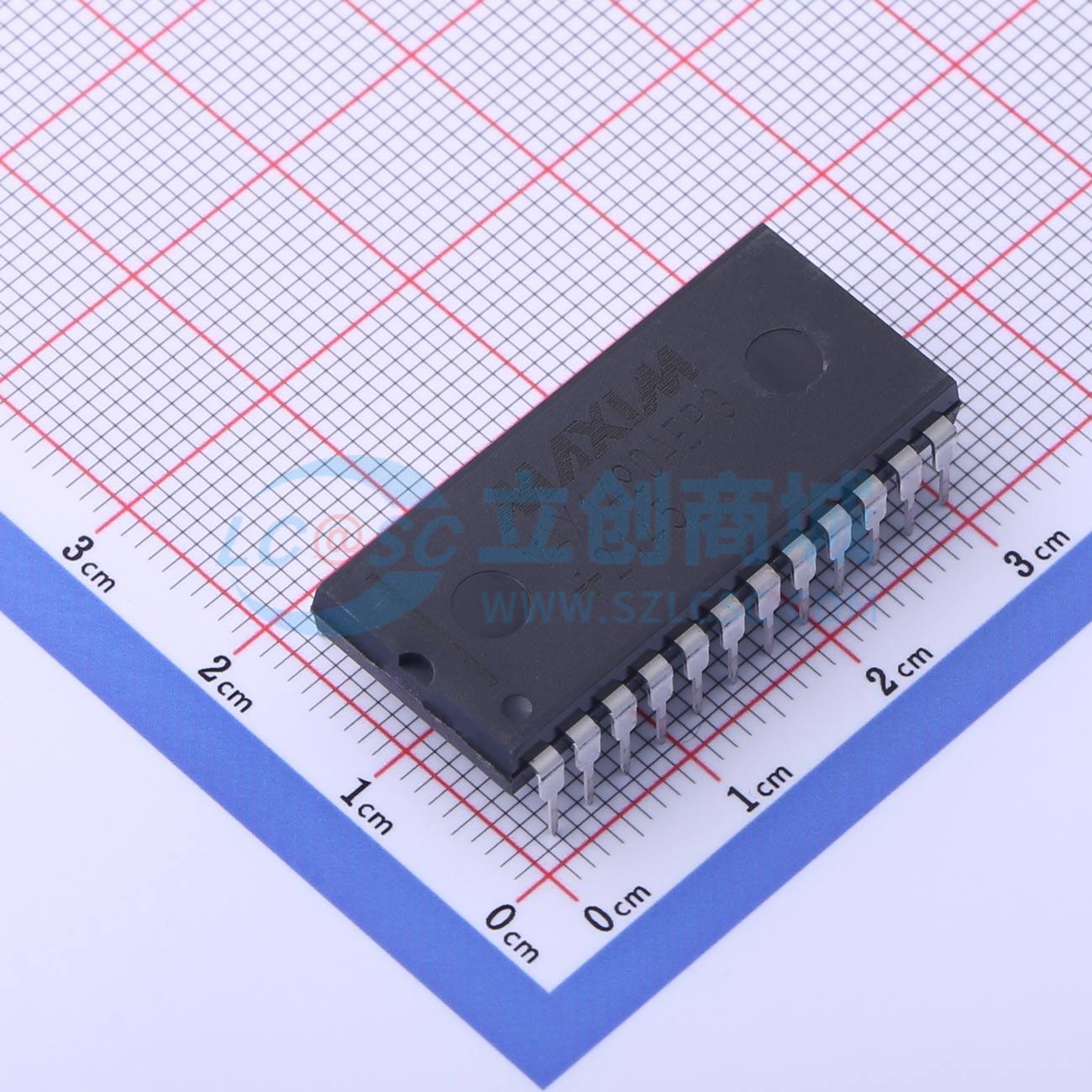

MAX1490AEPG+

完备的隔离型、RS-485/RS-422数据接口

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX1490AEPG+
商品编号: C2985034
商品封装: PDIP-24
包装方式: 管装
商品毛重: 8.24克(g)

商品参数

	属性	参数值
	静态电流	-
	节点数	-
	静电保护	-
	功能特性	失效保护电路；总线故障检测；单侧供电隔离；内置电源变压器；集成隔离电源
	逻辑侧工作电压	4.5V~5.5V
	总线侧工作电压	-
	工作温度	-40℃~+85℃

商品概述

MAX1480A/MAX1480B/MAX1480C/MAX1490A/MAX1490B是混合微电路中完整的电气隔离RS-485/RS-422数据通信接口解决方案。收发器、光耦和变压器在标准DIP封装中提供了完整接口，逻辑侧单路+5V电源即可为接口两侧供电。

MAX1480B/MAX1480C/MAX1490B采用压摆率降低的驱动器，可最大程度减小EMI并减少终端匹配不当电缆引起的反射，支持最高250kbps速率下的无错数据传输。MAX1480A/MAX1490A的驱动器压摆率不受限制，支持最高2.5Mbps的传输速率。MAX1480A/B/C适用于半双工通信，MAX1490A/B则支持全双工通信。

驱动器具有短路限流功能，并通过热关断电路防止过度功耗，热关断会将驱动器输出置于高阻态。接收器输入具有故障安全特性，可保证输入开路时输出状态已知（MAX1480A/B/C的RO为低，MAX1490A/B的RO为高）。

MAX1480A/MAX1480B/MAX1480C/MAX1490A/MAX1490B通常可承受1600VRMS（1分钟）或2000VRMS（1秒）耐压，隔离输出满足所有RS-485/RS-422规范。MAX1480A/B/C采用28引脚DIP封装，MAX1490A/B采用24引脚DIP封装。

商品特性

完整的电气隔离RS-485/RS-422数据通信接口
单封装集成收发器、光耦和变压器
逻辑侧单路+5V电源即可为接口两侧供电
MAX1480B/MAX1480C/MAX1490B:压摆率降低的驱动器可减小EMI和反射，支持最高250kbps无错传输
MAX1480A/MAX1490A:压摆率不受限，支持最高2.5Mbps传输
MAX1480A/B/C支持半双工通信；MAX1490A/B支持全双工通信
驱动器短路限流，热关断保护防止过度功耗
接收器输入开路时具有故障安全特性
典型可承受1600VRMS（1分钟）或2000VRMS（1秒）隔离电压
低功耗关断模式可将电源电流降至低至0.2μA
隔离电源驱动器支持可选开关频率

应用领域

隔离型RS-485/RS-422数据接口
EMI敏感应用的收发器
工业控制局域网
自动测试设备
HVAC/楼宇控制网络

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离式RS485/422收发器
	最大数据速率	2.5Mbps
	通讯模式	全双工
	隔离电压(Vrms)	-
	CMTI(kV/us)	-
	驱动器数	1
	接收器数	1
