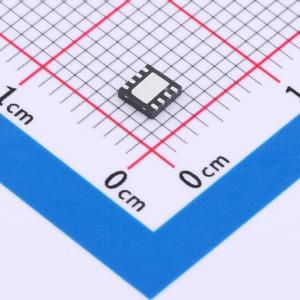

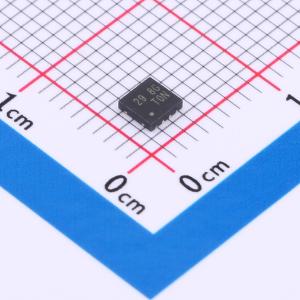

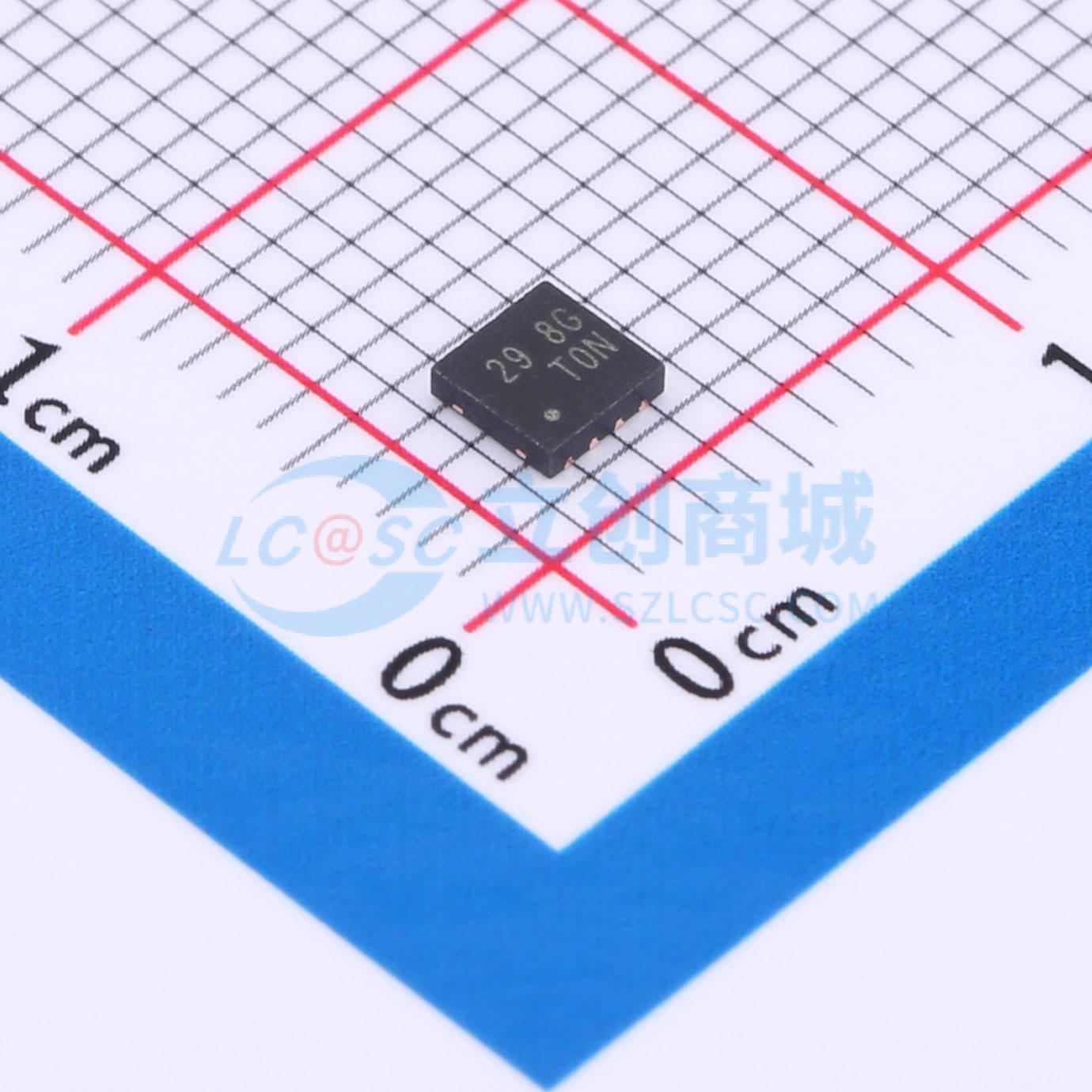

温馨提醒：图片仅供参考，商品以实物为准

RT8065ZQW

3A、2MHz同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT8065是一款简单易用的电流模式控制3A同步降压型DC-DC转换器，输入电源电压范围为2.7V至5.5V。该器件内置精确的0.8V参考电压，并集成了低RDS(ON)功率MOSFET，在WDFN-8L 3x3和SOP-8（外露焊盘）封装中均能实现高效率。RT8065工作在自动脉冲跳跃模式（PSM）下，可在轻载运行时保持高效率
品牌名称: RICHTEK(立锜)
商品型号: RT8065ZQW
商品编号: C2983595
商品封装: WDFN-8-EP(3x3)
包装方式: 编带
商品毛重: 0.374克(g)

商品参数

商品概述

RT8065是一款简单易用的电流模式控制3A同步降压DC-DC转换器，输入电源电压范围为2.7V至5.5V。该器件内置精确的0.8V参考电压，并集成了低RDS(ON)功率MOSFET，在WDFN-8L 3x3和SOP-8（外露焊盘）封装中均能实现高效率。 RT8065工作在自动脉冲跳跃模式（PSM），可在轻载运行时保持高效率。该器件具备逐周期限流保护功能，可防止器件在输出短路、过流或电感饱和时遭受灾难性损坏。可调软启动功能可防止启动时产生浪涌电流。此外，该器件还具备输入欠压锁定、输出欠压保护和过温保护功能，可确保在所有工作条件下安全平稳运行。

商品特性

输入电压范围：2.7V至5.5V
集成120mΩ和80mΩ FET
100%占空比，实现最低压降
轻载时采用节能模式
频率可调：200kHz至2MHz
0.8V参考电压，支持低输出电压
使能功能
外部软启动
电源正常指示功能
输入欠压锁定保护
输出欠压保护
过温保护
符合RoHS标准且无卤

应用领域

液晶电视和显示器
笔记本电脑
分布式电源系统
IP电话
数码相机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~5.5V
	输出电压	-
	输出电流	3A
	开关频率	200kHz~2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	460uA
	开关管(内置/外置)	内置
	输出类型	可调
