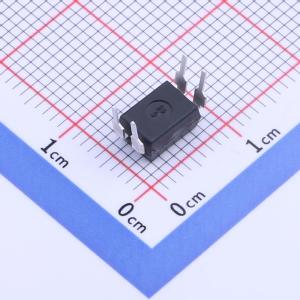

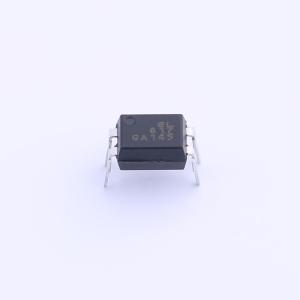

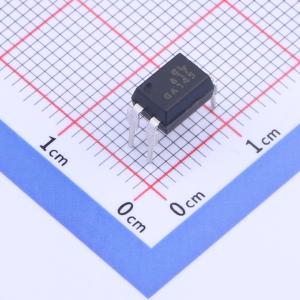

EL817(A)-FG

DC输入隔离电压(rms):5000V

SMT扩展库

嘉立创SMT补贴

品牌名称EVERLIGHT(亿光)
商品型号
EL817(A)-FG
商品编号
C2983546
商品封装
DIP-4
包装方式
管装
商品毛重
0.441克(g)

	属性	参数值
	商品目录	晶体管输出光耦
	输入电压类型	DC
	输出类型	光电三极管
	正向电压	1.2V
	输出电流	50mA
	隔离电压(rms)	5kV
	反向电压	6V

	属性	参数值
	负载电压	80V
	输出通道数	1
	集射极饱和电压(Vce(sat)@Ic,IF)	100mV@1mA,20mA
	上升时间	6us@2mA,100Ω
	下降时间	8us@2mA,100Ω
	工作温度	-55℃~+110℃

详细信息
文档
参考设计

详细信息

系列说明

EL817系列器件包含一颗红外发射二极管，该二极管与一个光电晶体管检测器进行光学耦合。这些器件采用4引脚DIP封装形式，并提供宽引脚间距以及SMD版本，适用于多种电路板设计需求。

EL817系列特性：

无卤素(Br<900ppm, Cl<900ppm, Br+Cl<1500ppm) （EL817-G系列）

电流传输比（在IF = 5mA，VCE = 5V时，CTR：50~600%）

输入输出高隔离电压(Viso=5000Vrms)

爬电距离>7.62mm

工作温度可达+110℃

紧凑的小外形包装

产品本身将保持符合RoHS标准的版本

符合欧盟REACH法规

UL和cUL认证(No.E214129)

VDE认证(No.132249)

SEMKO认证

NEMKO认证

DEMKO认证

FIMKO认证

CQC认证

EL817系列应用领域：

可编程控制器

系统电器、测量仪器

电信设备

家用电器，如风扇加热器等

不同电位和阻抗电路之间的信号传输
