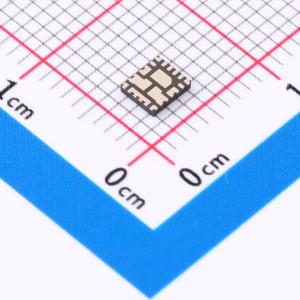

温馨提醒：图片仅供参考，商品以实物为准

TPS54KB23RZRR

降压型 25A 4V~16V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款具有自适应导通时间 D-CAP4 控制模式的高效率、小尺寸同步降压转换器。该控制方法无需外部补偿网络，即可在整个输出电压范围内提供较小的最短导通时间和快速负载瞬态响应。该器件不需要外部补偿，因此易于使用并且仅需要很少的外部元件。该器件非常适合空间受限的数据中心应用。具有差分遥感功能和高性能集成 MOSFET，在额定工作结温范围具有高精度 (± 0.5%) 电压基准。该器件具有精确的负载调整率和线性调整率、Eco-mode 或 FCCM 工作模式、可通过 MSEL 引脚编程的设置以及可编程软启动功能。是一款无铅器件，符合 RoHS 标准，无需豁免。
品牌名称: TI(德州仪器)
商品型号: TPS54KB23RZRR
商品编号: C32453446
商品封装: WQFN-FCRLF-16(3x3.5)
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	350uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	输出电压差分采样；轻载高效模式；内置LDO稳压器；可调软启动；过流保护；工作状态指示；可调限流；打嗝限流

商品概述

TPS54KB2x 是一款体积小巧、高效率的同步降压转换器，采用自适应导通时间D-CAP4控制模式。该控制方式可在整个输出电压范围内提供低最小导通时间和快速负载瞬态响应，且无需外部补偿网络。由于不需要外部补偿，该器件易用且只需要少量外部组件。该器件专为空间受限的数据中心应用设计。TPS54KB2x 具有差分远端采样、高性能集成MOSFET，以及在规定工作结温范围内精度达±0.5%的基准。该器件具备准确的负载调整率和线性调整率，支持Eco-mode或FCCM工作模式，可通过MSEL引脚进行可编程设置，还支持可编程软启动。TPS54KB2x 是无铅器件，符合RoHS要求，无豁免。

商品特性

4V 至 16V 输入电压范围
支持 3.1V 至 5.3V 外部VCC偏置
集成 5.8mΩ 和 2.3mΩ MOSFET
25A 连续输出电流
经过优化的16引脚WQFN-HR封装，兼顾效率和热性能
在TJ = -40℃ 至 +125℃范围内，VREF精度可达±0.5%
输出电压范围为VREF至5.5V
差分远端采样
D-CAP4控制具备超快负载阶跃响应
支持全陶瓷输出电容
可选择自动跳过Eco-mode，提升轻载效率
可通过R_ILIM编程设置电流限制
可选开关频率:800kHz、1.1MHz、1.4MHz
可编程软启动时间
预偏置启动能力
开漏电源良好输出
谷值过流限制保护
过压和欠压故障保护

应用领域

机架服务器和刀片服务器
硬件加速器和扩展卡
数据中心交换机
工业PC
基带单元（BBU）

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~16V
	输出电压	500mV~5.5V
	输出电流	25A
	开关频率	1.1MHz；1.4MHz；800kHz
	工作温度	-40℃~+125℃@(TJ)
