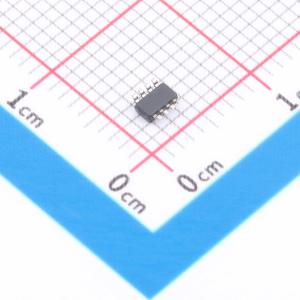

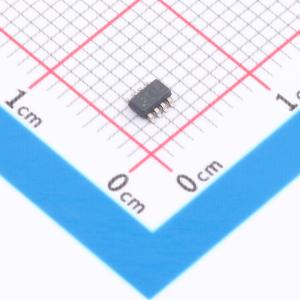

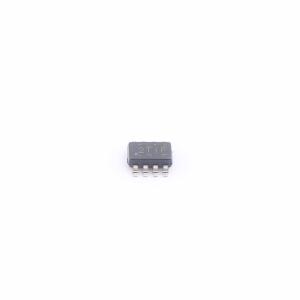

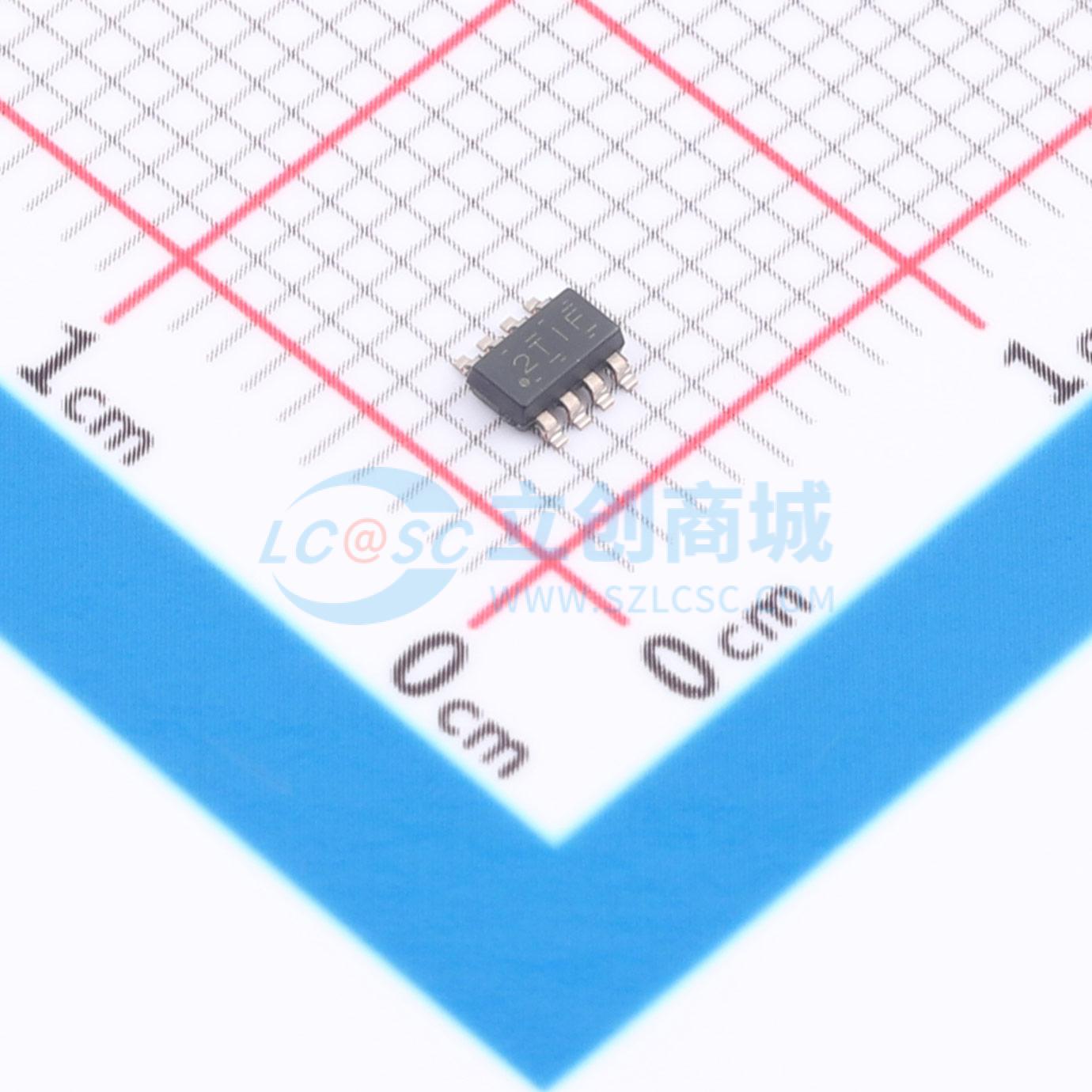

TCAN3404DDFRQ1

描述: TCANC3403-Q1 和 TCANC3404-Q1 是 3.3V 控制器局域网 (CAN) FD 收发器，满足 ISO 11898-2:2016 高速 CAN 规范的物理层要求。此类收发器具有经过认证的电磁兼容性 (EMC)，适用于数据速率高达 5 兆位/秒 (Mbps) 的传统 CAN 和 CAN FD 网络。这些器件可以在更简单的网络中实现高达 8Mbps 的运行速度。
品牌名称: TI(德州仪器)
商品型号: TCAN3404DDFRQ1
商品编号: C32428067
商品封装: TSOT-23-8
包装方式: 袋装
商品毛重: 1克(g)

商品参数

商品概述

TCANC3403-Q1 和 TCANC3404-Q1 是 3.3V 控制器局域网 (CAN) FD 收发器，满足 ISO 11898-2:2016 高速 CAN 规范的物理层要求。此类收发器具有经过认证的电磁兼容性 (EMC)，适用于数据速率高达 5 兆位/秒 (Mbps) 的传统 CAN 和 CAN FD 网络。这些器件可以在更简单的网络中实现高达 8Mbps 的运行速度。TCANC3403-Q1 包括通过 VIO 引脚实现的内部逻辑电平转换功能，能够将收发器 I/O 直接连接到 1.8V、2.5V 或 3.3V 逻辑电平。TCANC3404-Q1 具有关断功能，可将所有块断电并使器件进入超低功耗模式。此类收发器支持低功耗待机模式，并且可通过符合 ISO 11898-2:2016 所定义唤醒模式 (WUP) 的 CAN 来唤醒。此类收发器可进行热关断 (TSD)、TXD 显性超时 (DTO) 和电源欠压检测。这些器件定义了电源欠压或浮动引脚情况下的失效防护行为。这些器件采用业界通用的 SOIC-8、VSON-8 和节省空间的小尺寸 SOT-23 封装。总线和逻辑引脚为高阻抗（运行总线或应用上无负载）支持热插拔：在总线和 RXD 输出上可实现上电和断电无干扰运行。具有可湿性侧面的小型 8 引脚 SOIC SOT-23 和无引线 VSON-8 封装，可实现自动光学检测 (AOI)。

商品特性

符合面向汽车应用的 AEC-Q100 标准
3.3V 单电源工作
无需使用 5V 稳压器，从而节省 BOM 成本并减小 PCB 空间
在同构和异构网络中实现出色的 EMC 运行
符合 ISO 11898-2:2016 物理层标准要求
功能安全型
支持传统 CAN 和经优化的 CAN FD 性能（数据速率为 2Mbps、5Mbps 和 8Mbps），具有较短的对称传播延迟时间，可增加时序裕量
TCANC3403-Q1：I/O 电压范围支持：1.7V 至 3.6V
接收器共模输入电压：±30V
保护特性：
- 总线故障保护：±58V
- 总线引脚上提供 ISO 10605 ESD：±8kV
- 欠压保护
- TXD 显性超时 (DTO)
- 热关断保护 (TSD)
工作模式：
- 正常模式
- 支持远程唤醒请求功能的低功耗待机模式
- 超低功耗关断模式：仅限 TCANC3404-Q1
优化了未上电时的性能

应用领域

汽车和运输
- 车身控制模块
- 汽车网关
- 高级驾驶辅助系统 (ADAS)
- 信息娱乐系统

	属性	参数值
	商品目录	CAN收发器
	类型	CAN-FD收发器
	数据速率	8Mbps
	工作电压	3.3V

	属性	参数值
	工作电流	60mA
	工作温度	-40℃~+150℃
	通道数	1
	静态电流	10uA
