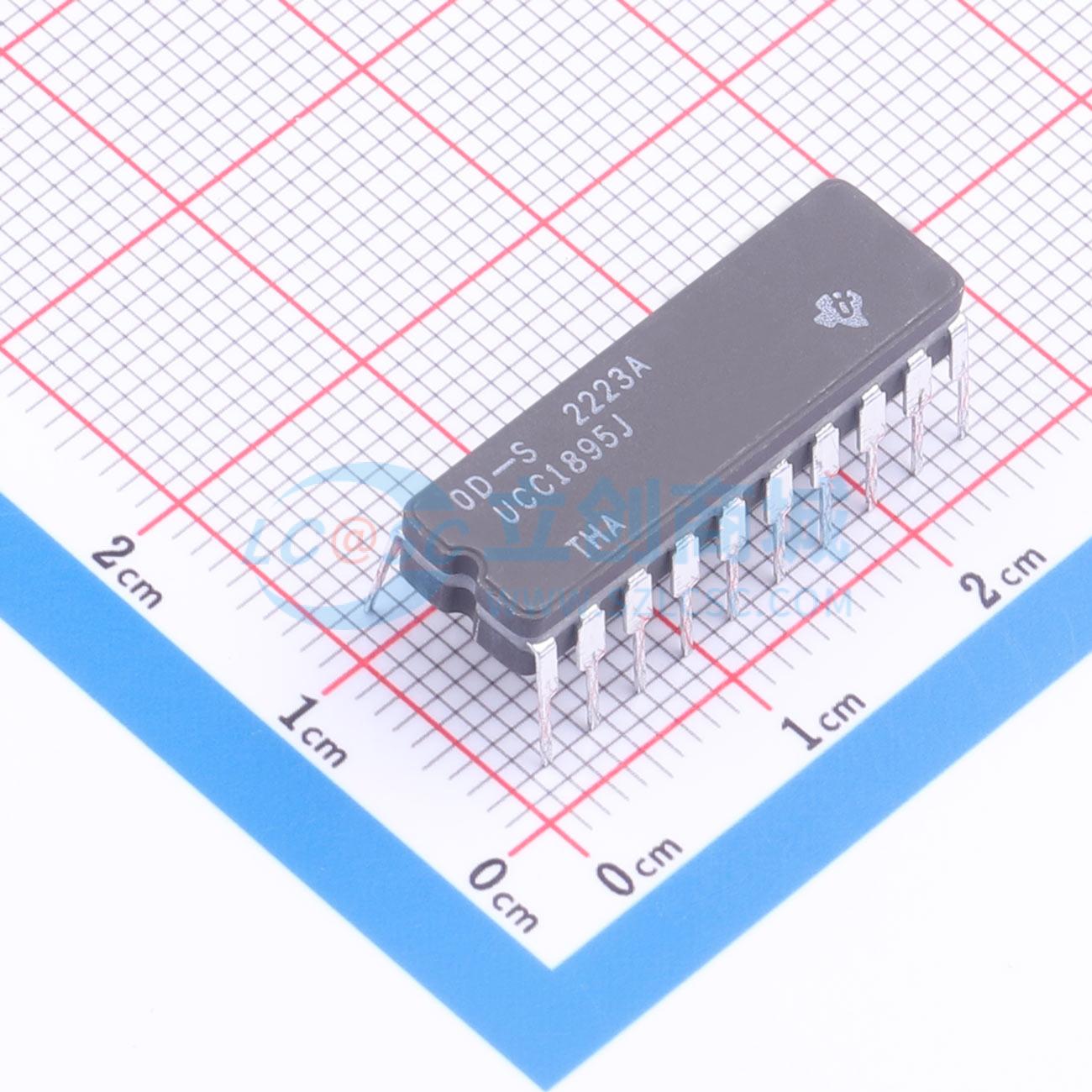

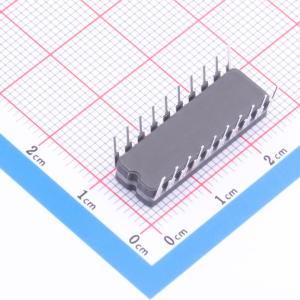

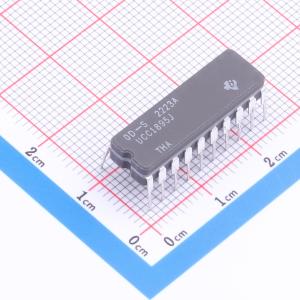

温馨提醒：图片仅供参考，商品以实物为准
UCC1895J
BiCMOS先进移相PWM控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC1895J
- 商品编号
- C32413910
- 商品封装
- 20-CDIP-J
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 10V~16.5V | |
| 开关频率 | 1MHz | |
| 输出电流 | 100mA | |
| 耗散功率(Pd) | 1W | |
| 最大占空比 | 100% |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 全桥式 | |
| 功能特性 | 轻载高效模式；欠压锁定；可调软启动；欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -55℃~+125℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | 5V | |
| 反馈方式 | 副边反馈 |
商品概述
UCC3895是一款移相PWM控制器，通过对一个半桥相对于另一个半桥的开关进行移相，实现全桥功率级的控制。该器件允许恒频脉冲宽度调制结合谐振零电压开关，在高频下提供高效率。该器件可作为电压型或电流型控制器使用。UCC3895保留了UC3875/6/7/8系列以及UC3879的功能，同时通过增强控制逻辑、自适应延迟设置、关断能力等附加功能对该控制器系列进行了改进。该器件采用BCDmos工艺制造，与双极型同类产品相比，电源电流大幅降低。UCC3895的最大时钟频率为1 MHz。
商品特性
- 可编程输出开启延迟
- 自适应延迟设置
- 双向振荡器同步
- 电压型、峰值电流型或平均电流型控制
- 可通过单引脚实现可编程软启动、软停止和芯片禁用
- 0% 至 100% 占空比控制
- 7 MHz 误差放大器
- 可工作至 1 MHz
- 500 kHz 下典型工作电流为 5 mA
- UVLO 期间电流极低，为 150 μA
应用领域
- 移相全桥转换器
- 离线电源、电信、数据通信和服务器
- 分布式电源架构
- 高密度电源模块
