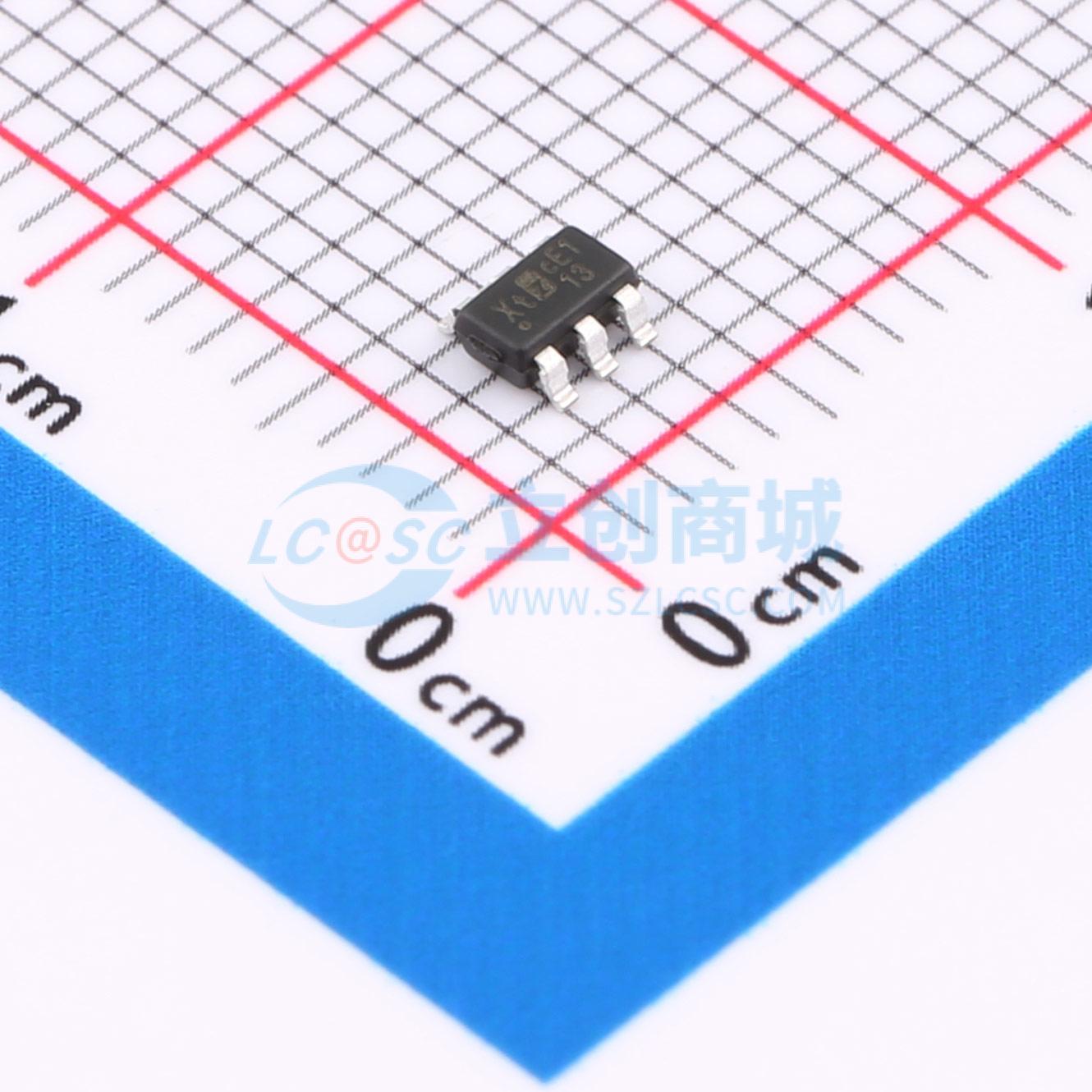

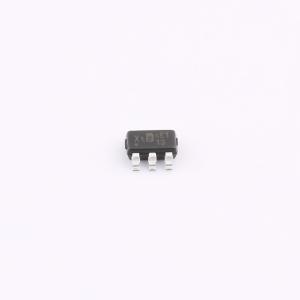

温馨提醒：图片仅供参考，商品以实物为准
LD5535E1GL
绿色模式PWM控制器带频率交换和集成保护
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LD5535E1/A1 在一个小型封装中集成了多种功能、保护功能和改善 EMI 的解决方案。它所需的组件数量更少，占用的电路空间更小，尤其适用于低成本的整体解决方案。其实现的功能包括低启动电流、绿色模式节能运行、电流检测前沿消隐和内部斜坡补偿
- 品牌名称
- Leadtrend(通嘉科技)
- 商品型号
- LD5535E1GL
- 商品编号
- C2982788
- 商品封装
- SOT-26-6
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8.5V~26.5V | |
| 开关频率 | 65kHz | |
| 耗散功率(Pd) | 200mW |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 81% | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；软启动 | |
| 工作温度 | -40℃~+125℃ | |
| 反馈方式 | 副边反馈 |
商品概述
LD5535E1/A1在一个小型封装中集成了多种功能、保护功能和改善EMI的解决方案。它所需的元件数量更少，占用的电路空间更小，尤其适用于低成本的整体解决方案。 所实现的功能包括低启动电流、绿色模式节能运行、电流检测前沿消隐和内部斜率补偿。它还具备更多保护功能，如OLP（过载保护）、OTP（过温保护）和OVP（过压保护），以防止电路在异常条件下受损。 此外，频率交换功能可降低噪声水平，从而帮助电源电路设计人员以最低的元件成本和开发时间轻松处理EMI滤波器设计。
商品特性
- 具有出色ESD保护的高压CMOS工艺
- 极低的启动电流（<3μA）
- 电流模式控制
- 绿色模式控制
- UVLO（欠压锁定）
- CS引脚的LEB（前沿消隐）
- 内部频率交换、斜率补偿
- VCC和CS引脚的OVP（过压保护）
- 通过NTC实现的OTP（过温保护）
- OLP（过载保护）
- OSCP（输出短路保护）
- 250mA / -500mA驱动能力
应用领域
- 开关型AC/DC适配器和电池充电器
- 开放式开关电源
