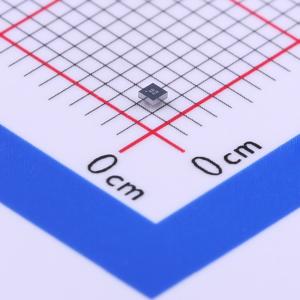

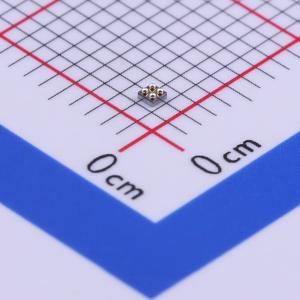

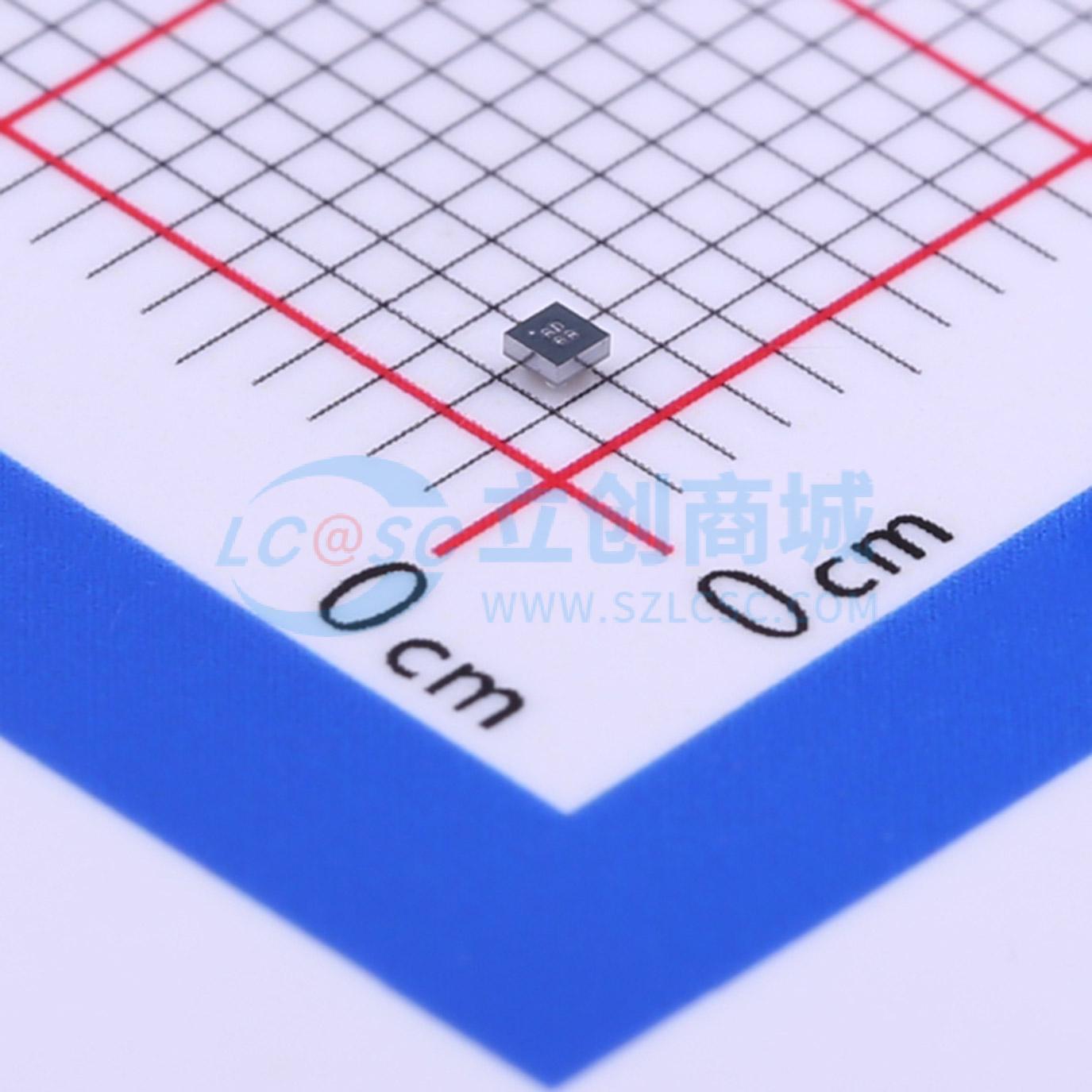

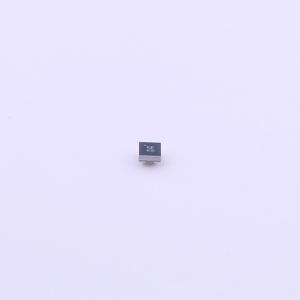

温馨提醒：图片仅供参考，商品以实物为准
NCP334FCT2G
NCP334FCT2G 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP334FCT2G
- 商品编号
- C367390
- 商品封装
- WLCSP-4(0.8x0.8)
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 2A | |
| 工作电压 | 1.2V~5.5V | |
| 导通电阻 | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
NCP334和NCP335是由外部逻辑引脚控制的低导通电阻MOSFET，可以优化电池寿命和便携设备的自主性。实际上，由于采用PMOS结构进行电流消耗优化，在不使用时通过隔离连接到电池上的IC来消除泄漏电流。NCP335还内置了输出放电路径，以消除输出轨上的残余电压。该产品提供1.2V至5.5V的宽输入电压范围，并采用非常小的0.96 x 0.96 mm WLCSP4封装，引脚间距为0.5mm。
商品特性
- 1.2 V - 5.5 V 工作范围
- 3.3 V 时 P MOSFET 为 47 mΩ
- 直流电流高达 2 A
- 输出自动放电 (NCP335)
- 高电平有效 EN 引脚
- WLCSP4 0.96 x 0.96 mm
- ESD 等级：4 kV 人体模型，2 kV CDM，250 V 机械模型
- 这些是无铅设备
应用领域
- 手机
- 平板电脑
- 数码相机
- GPS
- 便携设备
