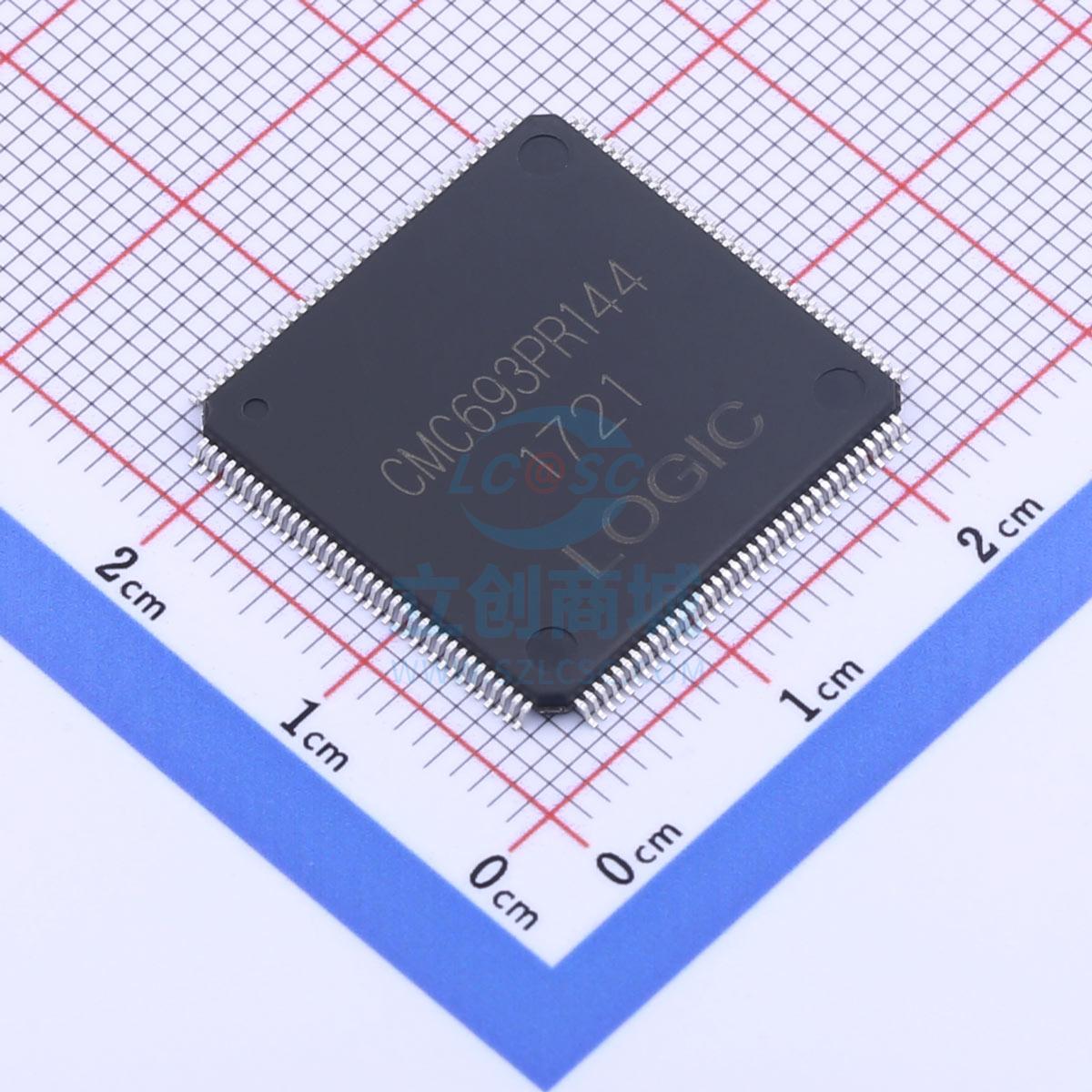

CMC693PR144-L
CMC逻辑控制芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 芯片 CPU主频：10～400Mhz（典型值200Mhz） 片内SRAM：256 KBytes 片内Flash：2MBytes GPIO口：84个（可复用） 封装形式：LQFP 144
- 商品型号
- CMC693PR144-L
- 商品编号
- C2982585
- 商品封装
- LQFP-144(20x20)
- 包装方式
- 托盘
- 商品毛重
- 13.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU最大主频 | 400MHz |
| 属性 | 参数值 | |
|---|---|---|
| 应用领域 | - |
商品概述
CMC693PR144-L 是将组态处理、程序存储、信号输入输出、控制算法、通讯接口等全部集成在一个芯片中的产品，实现的主要功能可以简述为:片内逻辑控制，程序处理及调度管理，数字量信号处理，多种数据接口通信。使用芯片的组态软件进行逻辑控制程序的编程，将编写的程序下载到芯片的片内存储器中。根据用户的程序，对输入的各种信号（包括从通信接口传入的信号）进行处理运算，并进行相应的信号输出。 逻辑控制主要包括对上层用户编写并经过编译的逻辑控制程序（如梯形图、IL、ST 等）进行执行处理。数字量处理主要包括开关信号、频率信号处理，脉冲信号输入输出，PWM 输出，正交编码器输入等。 芯片集成了 Flash、SRAM、通用定时器、PLL 等功能，以及以太网 MAC、UART、CAN、SPI、I2C 等多种通信接口。
应用领域
- 逻辑控制 - 基于IEC61131-3的逻辑控制任务调度和逻辑控制程序（如LD、IL、ST等）的执行处理
- 数字量信号处理 - 开关信号、频率信号处理，脉冲信号输入输出，PWM输出，正交编码器输入
- 通信接口 - 以太网MAC、UART、CAN、SPI、I2C等多种通信接口
