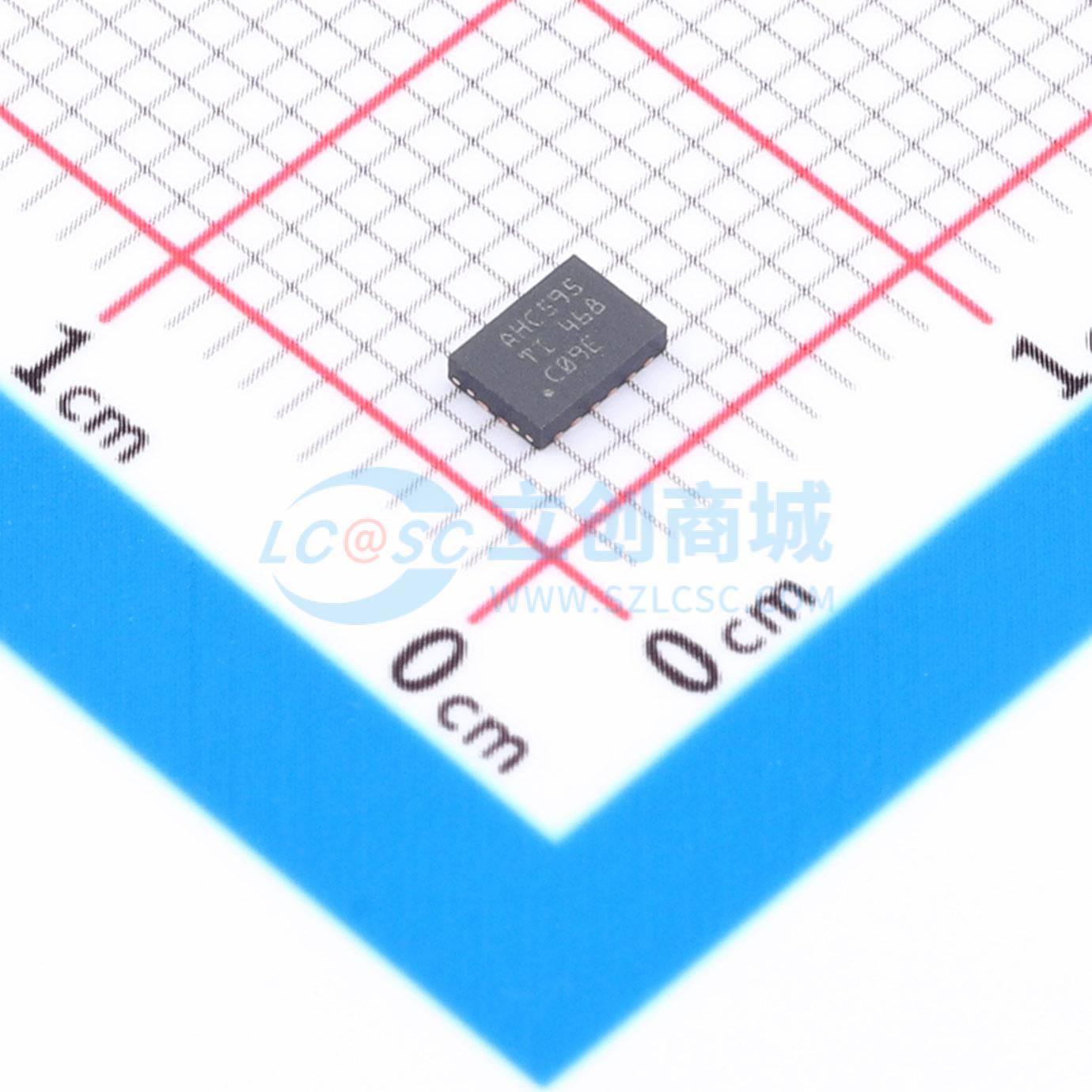

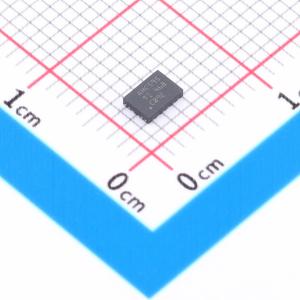

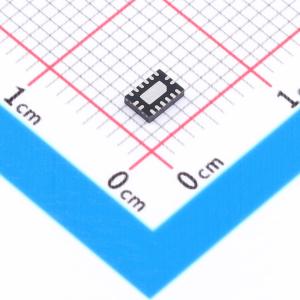

SN74AHC595BQBR
具有三态输出寄存器的8位移位寄存器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 器件包含一个可对8位D类存储寄存器进行馈送的8位串行输入、并行输出移位寄存器。存储寄存器具有并行三态输出。移位寄存器和存储寄存器各自具备独立时钟。移位寄存器具有直接覆盖清除(SRCLR)输入以及用于级联结构的串行(SER)输入和串行输出。当输出使能端(OE)输入为高电平时，所有输出（QH除外）均处于高阻抗状态。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC595BQBR
- 商品编号
- C32402307
- 商品封装
- WQFN-16(2.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.087469克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行 | |
| 工作电压 | 2V~5.5V | |
| 时钟频率(fc) | 170MHz | |
| 元件数 | 1 | |
| 每个元件位数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 三态 | |
| 系列 | 74AHC | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 7.4ns@5V,15pF | |
| 输出电流 | 8mA |
