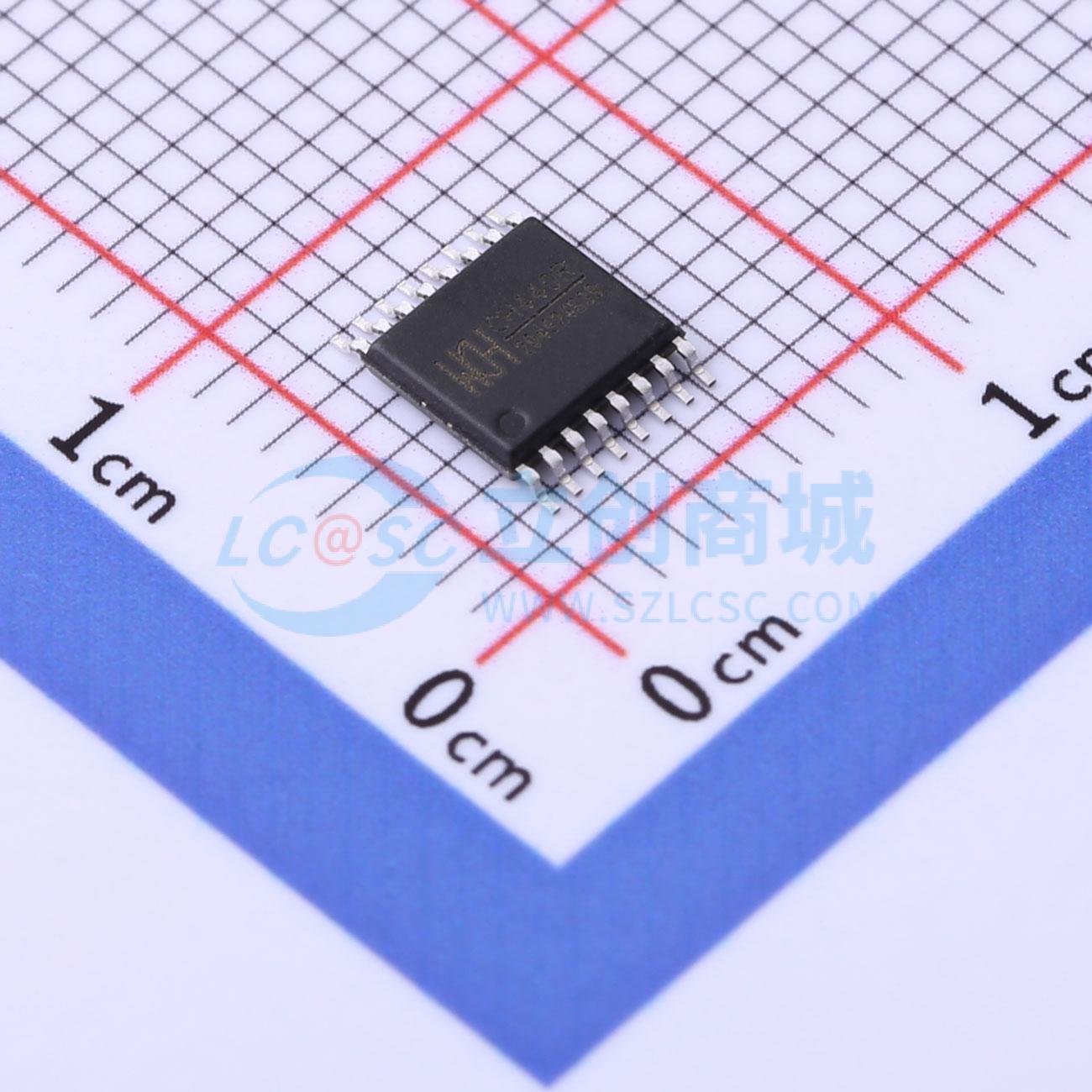

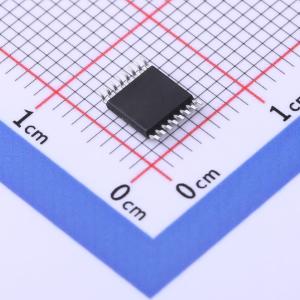

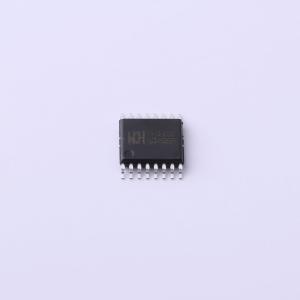

CH440R
4单刀双掷5V低阻模拟开关芯片CH440G/P/R
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CH440R是额定5V电源电压的模拟开关芯片，包含4通道SPDT单刀双掷模拟开关，高带宽，低导通电阻，可以用于视频或者USB信号二选一切换。
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH440R
- 商品编号
- C2982573
- 商品封装
- TSSOP-16
- 包装方式
- 管装
- 商品毛重
- 0.075克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4V~5.5V |
商品概述
CH440G/P/R、CH442E、CH443K 和CH444G/P 是额定5V 电源电压的模拟开关芯片，可以支持3.3V或更低电源电压。CH445P 是额定3.3V 电源电压的模拟开关芯片，可以支持2.5V 或更低电源电压。 CH440G、CH440P、CH440R 和CH445P 是QPDT 低阻宽带双向模拟开关芯片。CH440G/P/R 和CH445P包含4 通道SPDT 单刀双掷模拟开关，高带宽，低导通电阻，可以用于视频或者USB 信号二选一切换。 CH442E 是DPDT 低阻宽带双向模拟开关芯片。CH442E 包含2 通道SPDT 单刀双掷模拟开关，高带宽，低导通电阻，可以用于视频或者USB 信号二选一切换。 CH444G 和CH444P 是DPQT 低阻宽带双向模拟开关芯片。CH444G 和CH444P 包含2 通道SPQT 单刀四掷模拟开关，高带宽，低导通电阻，可以用于视频或者USB 信号四选一切换。
商品特性
- 低导通电阻，Ron 典型值约为 5Ω。
- 高带宽，支持视频信号，支持低速、全速和高速USB 信号。
- 切换快速，Ton/Toff 典型值小于5nS。
- ESD 支持2KV HBM。
- CH440/CH442/CH444/CH445 提供全局使能引脚，多通道模拟开关统一使能、统一切换。
- 宽电源电压范围，低静态功耗。5V 开关芯片支持额定5V 电源电压，低至2.5V 电源可用；3.3V开关芯片支持额定3.3V 电源电压，低至1.8V 电源可用。
- 提供SOP-16、TSSOP-16、QFN16、MSOP-10 和SC70-6L（SOT-363）等封装形式，兼容RoHS。
应用领域
- 视频信号切换
- USB 信号切换
