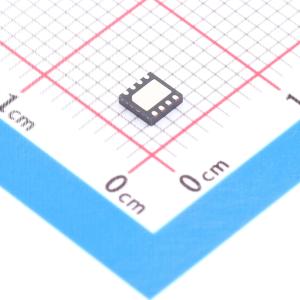

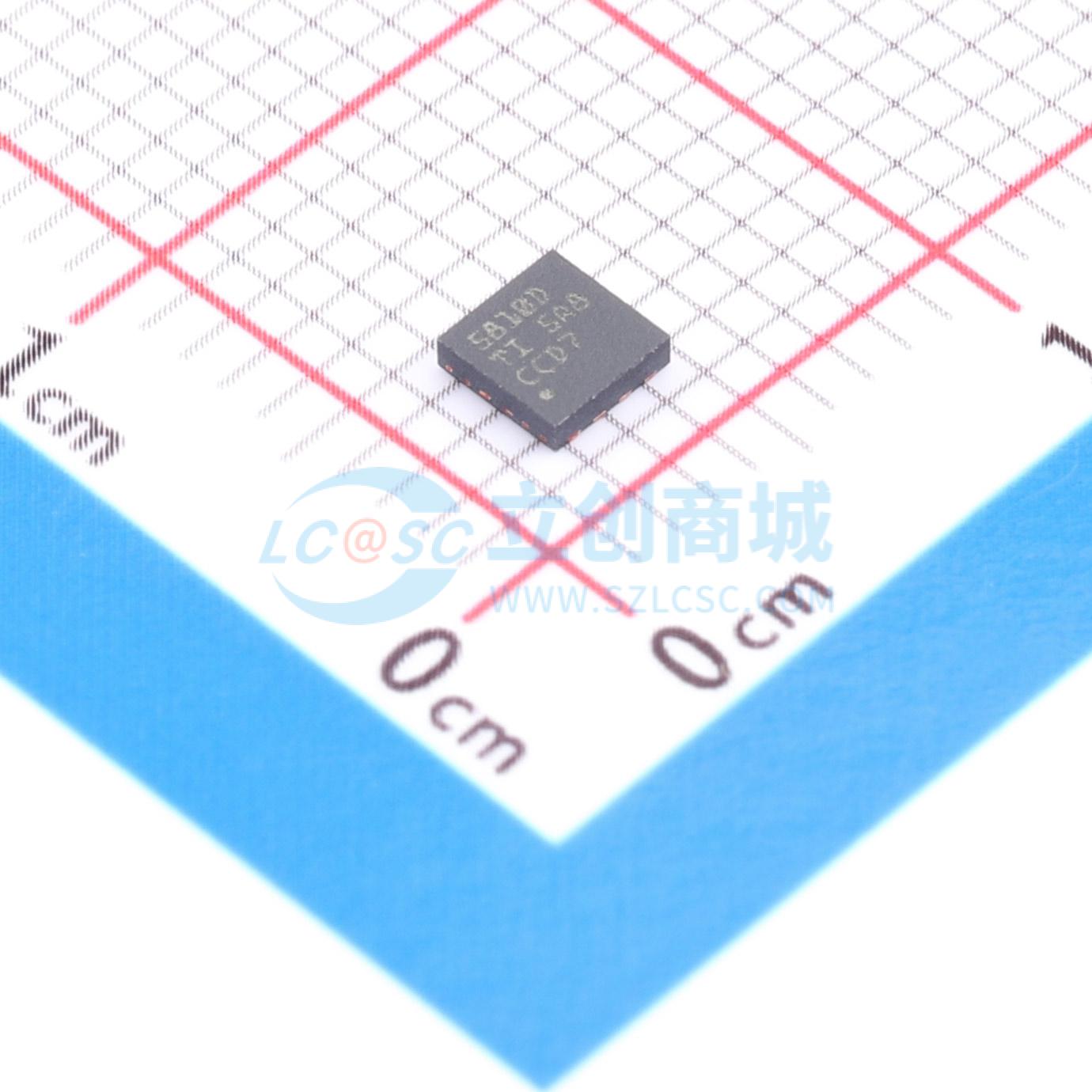

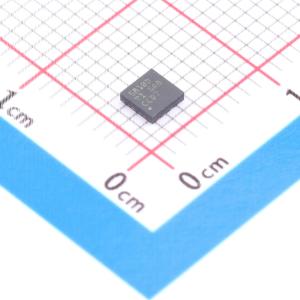

温馨提醒：图片仅供参考，商品以实物为准

LP5810DDSDR

4通道RGBW LED驱动器，具备自主动画引擎控制功能

描述: LP5810是一款具有自主动画引擎控制功能的4通道RGBW LED驱动器。该器件在点亮LED时具有0.4mA（典型值）的超低正常工作电流。
品牌名称: TI(德州仪器)
商品型号: LP5810DDSDR
商品编号: C32392783
商品封装: SON-8-EP(3x3)
包装方式: 编带
商品毛重: 0.069333克(g)

商品参数

	属性	参数值
	功能特性	短路保护(SCP)；LED开路保护；过温保护(OTP)
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	5%

商品概述

LP5810是一款具有自主动画引擎控制功能的4通道RGBWLED驱动器。该器件在点亮LED时具有0.4mA（典型值）的超低正常工作电流。该器件采用模拟调光和PWM调光两种方法实现强大的调光性能。每个LED的输出电流可在0.1mA至25.5mA或0.2mA至51mA之间以256个阶跃进行调节。8位PWM发生器可对LED亮度进行平滑且无可闻噪声的调光控制。自主动画引擎可以显著减少控制器的实时负载。每个LED都可通过相关寄存器进行配置，从而实现生动绚丽的照明效果。该器件可生成6MHz时钟信号，并将其用于同步多个器件之间的照明效果。

商品特性

VCC范围:2.7V至5.5V
逻辑引脚兼容1.8V、3.3V和5V电压
4个高精度恒定电流阱，灌电流范围为0.1mA至51mA，器件间误差最大±5%，通道间误差最大±5%，超低余量电压:25.5mA时为110mV（典型值），51mA时为210mV（典型值）
可为每个LED配置PWM相移
超低功耗，待机状态（CHIP_EN为0，保留数据）下ISTB典型值为26μA，有效状态LED电流为25.5mA时INOR典型值为0.4mA
支持模拟调光（电流增益控制）
全局1位最大电流(MC)可配置为25.5mA 或 51mA
支持单独8位点电流(DC)设置
PWM调光频率高达24kHz，无可闻噪声
单独的8位PWM调光分辨率
支持线性或指数调光曲线
自主动画引擎控制
可针对各个LED点进行开路/短路检测
集成重影消除功能
最高1MHz的I²C接口
工作温度范围为40℃ 至 85℃

应用领域

便携式和可穿戴电子产品（耳塞和充电盒、电子烟、智能手表）的LED动画和指示
游戏和家庭娱乐（智能扬声器、RGB 鼠标、VR 耳机和控制器）的LED动画和指示
物联网(IOT)（电子标签、可视门铃）的LED动画和指示
网络设备（路由器、接入点）的LED动画和指示
工业HMI（电动汽车充电器、工厂自动化）的LED动画和指示

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	2.5V~5.5V
	通道数	4
	输出电流	51mA
	调光	PWM；模拟
