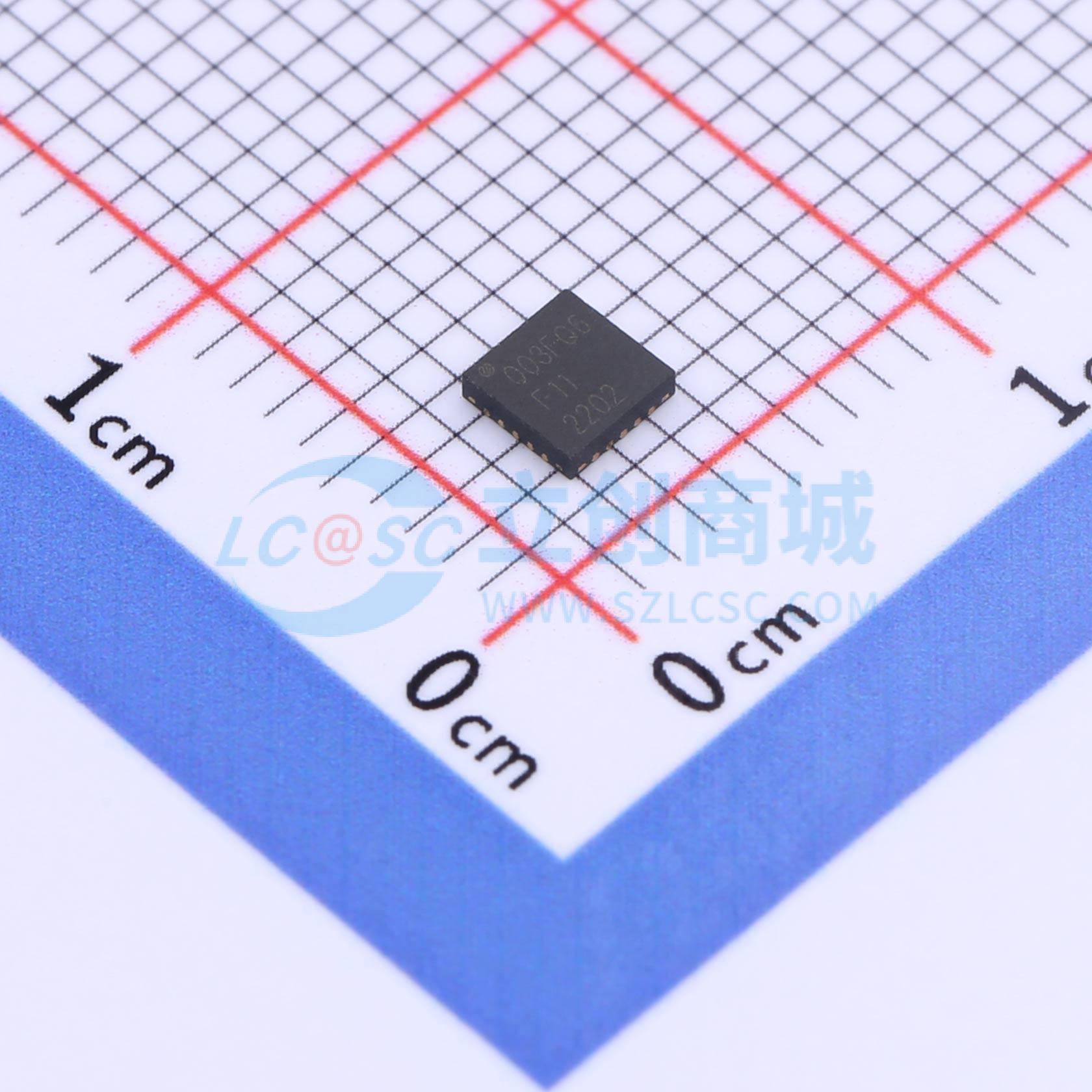

温馨提醒：图片仅供参考，商品以实物为准
RJM8L003F6Q6R
RJM8L003F6Q6R
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款8051增强型单片机。芯片内置256B内部数据存储器，4KB的SRAM，32KB的FLASH，具备快速中断响应，高效低功耗设计，多种休眠模式。支持真随机数发生器。芯片提供了多种外围接口：SPI、I2C、UART、LP_UART、GPIO。支持5种低功耗模式，以便用户在低功耗、唤醒时间以及唤醒源之间选择最优的解决方案。在系统复位撤销以后默认处于正常工作模式，正常工作状态下系统时钟为内部16MHz二分频高速时钟。
- 品牌名称
- Runjet(瑞纳捷)
- 商品型号
- RJM8L003F6Q6R
- 商品编号
- C2982136
- 商品封装
- WQFN-20-EP(3x3)
- 包装方式
- 托盘
- 商品毛重
- 1.86克(g)
商品参数
参数完善中
商品概述
RJM8L003 系列是一款8051 增强型单片机。芯片内置256B 内部数据存储器，4KB 的SRAM，32KB 的FLASH，具备快速中断响应，高效低功耗设计，多种休眠模式。支持真随机数发生器。芯片提供了多种外围接口：SPI、I2C、UART、LP_UART、GPIO。
商品特性
- 工作电压范围：2.0V~5.0V
- 工作温度范围：-40°C~85°C
- 低功耗特性（5 种模式）：
- Halt（0.6uA）
- Active Halt（0.85uA）
- Low Power Wait（<72uA@32KHz）
- Low Power run（85uA@32KHz）
- wait（0.4mA@16MHz）
- 正常工作功耗：<4mA
- Halt 模式快速唤醒时间：10us
- 高性能8 位8051 内核：
- 主频为16MHz，可进行1/2/4/16 分频，系统默认工作频率为8MHz
- 支持30 路中断源
- 16bit 乘除法运算和32/16bit 除法运算
- 复位和电源管理：
- 低功耗POR/PDR/BOR
- 支持7 档可编程电压检测单元（PVD）
- 时钟管理：
- 支持外部16MHz 有源/无源时钟
- 支持外部32.768KHz 时钟
- 内置16MHz 高速RC 振荡器
- 内置32KHz 低速RC 振荡器
- 低功耗RTC 带有报警中断的日历
- 存储器：
- 4KB 的SRAM
- 程序存储器：32KB
- 灵活的读写保护模式
- 12 位ADC：
- 7 通道12 位ADC
- 采样转换率高达1MSPS
- 支持外部IO 与定时触发
- 支持Vref 内部基准电压，也可输出至片外供其他器件使用
- 定时器：
- 2 个16 位基本定时器
- 1 个16 位通用定时器
- 1 个16 位高级定时器，带3 个通道，支持输入捕获/输出比较/PWM 生成，互补输出/死区和刹车
- 1 个16 位低功耗定时器
- 内置1 个看门狗定时器，支持中断/复位模式
- 通信接口：
- 1 路I2C 主从机接口
- 1 路SPI 主从机接口
- 2 路UART 接口
- 1 路LP_UART 接口
- 安全特性：
- 1 路硬件真随机数发生器
- 多达17 个I/O，都可以映射到中断向量
- 32bit UID
- 两线调试接口RJSWD
- 软件支持Keil realview MDK
- 封装形式：
- TSSOP20
- QFN20
- SOP16
- SOP14
