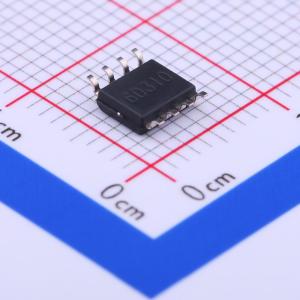

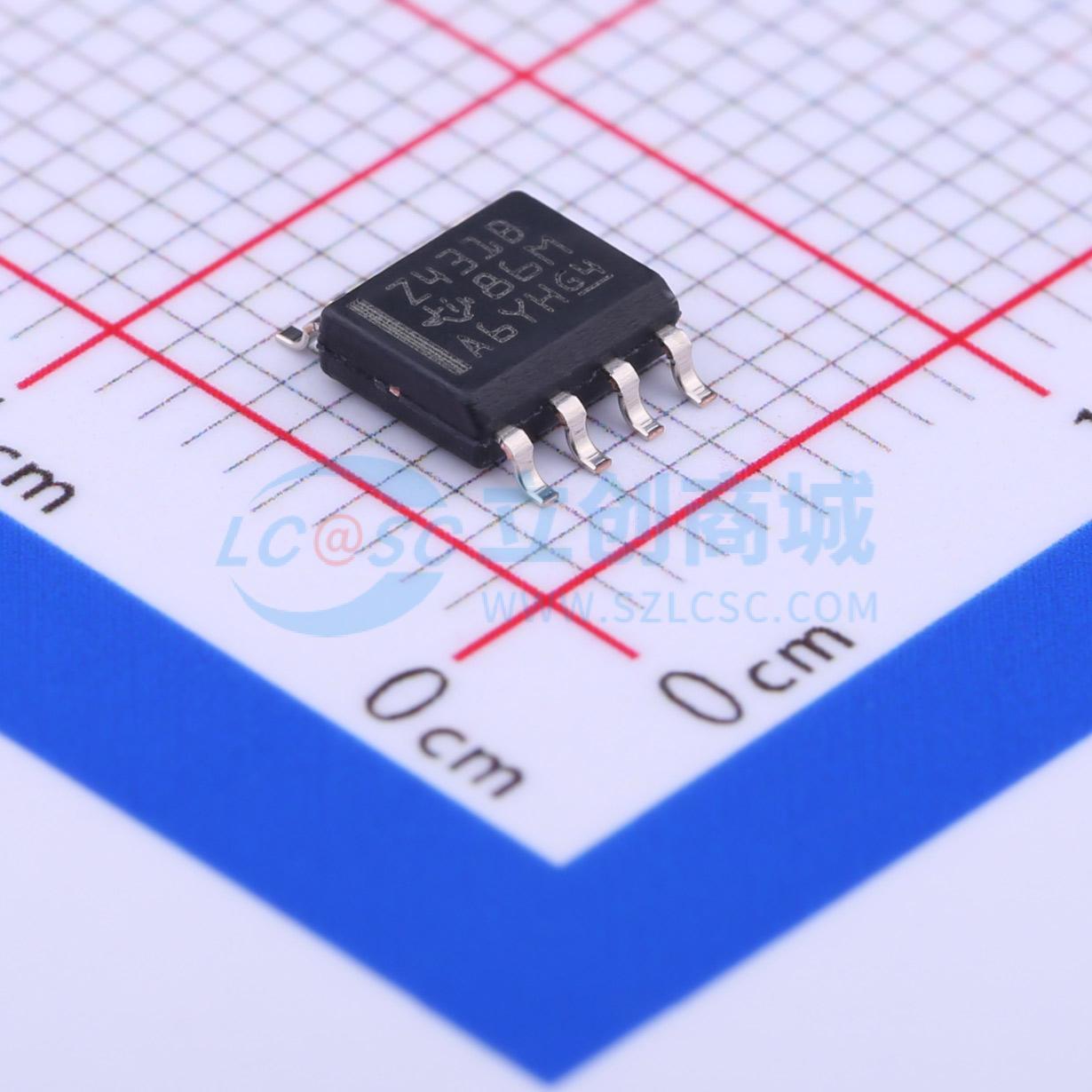

TL431BIDR

2.495V~36V 并联

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TL431 可调精密并联稳压器
品牌名称: TI(德州仪器)
商品型号: TL431BIDR
商品编号: C366884
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

TL431和TL432器件是三端可调节并联稳压器，在适用的温度范围内均可满足规定的热稳定性。可以通过两个外部电阻器将输出电压设置为介于Vref（约为2.5V）和36V之间的任意值。这些器件的输出阻抗典型值为0.2Ω。此类器件的有源输出电路具有非常明显的导通特性，因此非常适合用于替代许多应用中的齐纳二极管，例如板载稳压器、可调节电源和开关电源。TL432器件具有与TL431器件完全相同的功能和电气特性，但是具有不同的DBV、DBZ和PK封装引脚排列。

TL431和TL432器件都具有B、A和标准三个等级，25℃下的初始容差分别为0.5%、1%和2%。此外，低输出温漂验证了在整个温度范围内具有出色的稳定性。

TL43xxC器件运行温度范围为0℃至70℃，TL43xxl器件运行温度范围为 - 40℃至85℃，TL43xxQ器件运行温度范围为 - 40℃至125℃。

商品特性

25℃下的基准电压容差：0.5%（B级）、1%（A级）、2%（标准级）
可调节输出电压：Vref至36V
工作温度范围： - 40℃至125℃
典型温度漂移 (TL43xB)： - 6mV（C级温度）、14mV（I级温度，Q级温度）
低输出噪声
输出阻抗典型值为0.2Ω
灌电流能力：1mA至100mA

应用领域

机架服务器电源
工业交流/直流电源
交流逆变器和变频驱动器
伺服驱动器控制模块
笔记本电脑电源适配器设计

	属性	参数值
	商品目录	电压基准芯片
	输出类型	可调
	工作电压	2.495V~36V
	输出电压	2.495V~36V
	输出电流	100mA
	精度	±0.5%

	属性	参数值
	温度系数	-
	电压基准类型	并联
	静态电流(Iq)	-
	最小阴极电流调节	700uA
	工作温度	-40℃~+85℃
