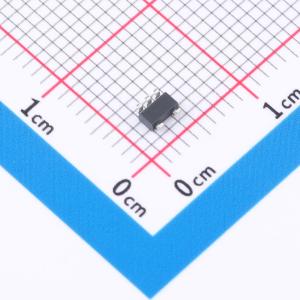

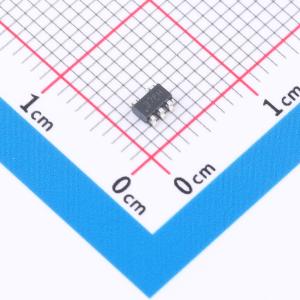

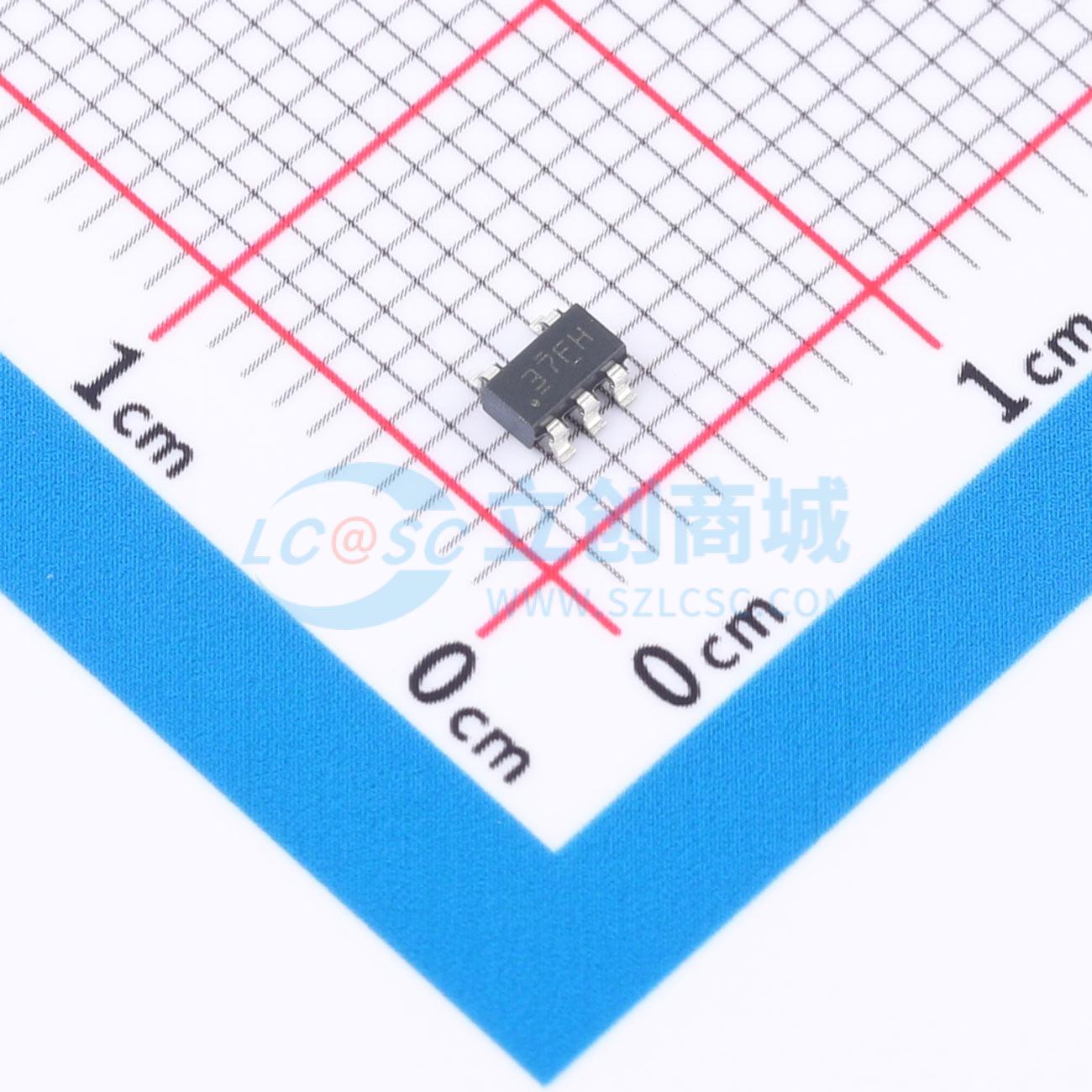

TPS7B92033DBVR
300mA、40V、1.8uA lQ低压降线性稳压器
- 描述
- TPS7B92低压降(LDO)线性稳压器是一款低静态电流器件。TPS7B92在小型化封装中提供宽输入电压范围（高达40V）、宽输出范围和低功耗运行。对于可调配置，宽输出范围高达VIN-VDO；对于固定配置，宽输出范围高达12V。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS7B92033DBVR
- 商品编号
- C32353919
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 40V | |
| 输出电压 | 3.3V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 70dB | |
| 压差 | 3.7V@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1.8uA | |
| 噪声 | 525uVrms | |
| 特性 | 软启动；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPS7B92低压降(LDO)线性稳压器是一款低静态电流器件。TPS7B92在小型化封装中提供宽输入电压范围（高达40V）、宽输出范围和低功耗运行。对于可调配置，宽输出范围高达VIN - VDO；对于固定配置，宽输出范围高达12V。
TPS7B92经过优化，可为电池供电应用的微控制器和其他低功耗负载供电。TPS7B92在输出电容范围介于1.0μF至47μF之间时可保持稳定。
TPS7B92具有低静态电流（通常为1.8μA），非常适合由电池供电且要求极低空闲功率耗散的常开系统。
TPS7B92 LDO在150mA负载电流下支持典型值为900mV的低压降。TPS7B92还具有内部软启动功能，可在启动期间降低浪涌电流。内置折返过流限制保护和热关断有助于在发生负载短路或故障条件时保护稳压器。
TPS7B92采用2.9mm×2.8mm、5引脚SOT - 23(DBV)封装（对于固定和可调输出）。
商品特性
- 输入电压范围：2.5V至40V
- 可配置的输出电压选项：
- 固定：1.2V至12V
- 可调节：1.205V至VIN - VDO
- 输出电流：300mA
- 超低IQ：IOUT = 0mA时为1.8μA
- 输出电容器 ≥ 1.0μF时保持稳定
- 高电源抑制比（PSRR）：
- 1kHz时为70dB
- 100kHz时为43dB
- 折返电流限制
- 过热保护
- 封装：5引脚SOT - 23(DBV)
- 工作结温：-40℃至+125℃
应用领域
- 电器
- 家庭和楼宇自动化
- 零售自动化和支付
- 电网基础设施
- 医疗应用
- 照明应用
