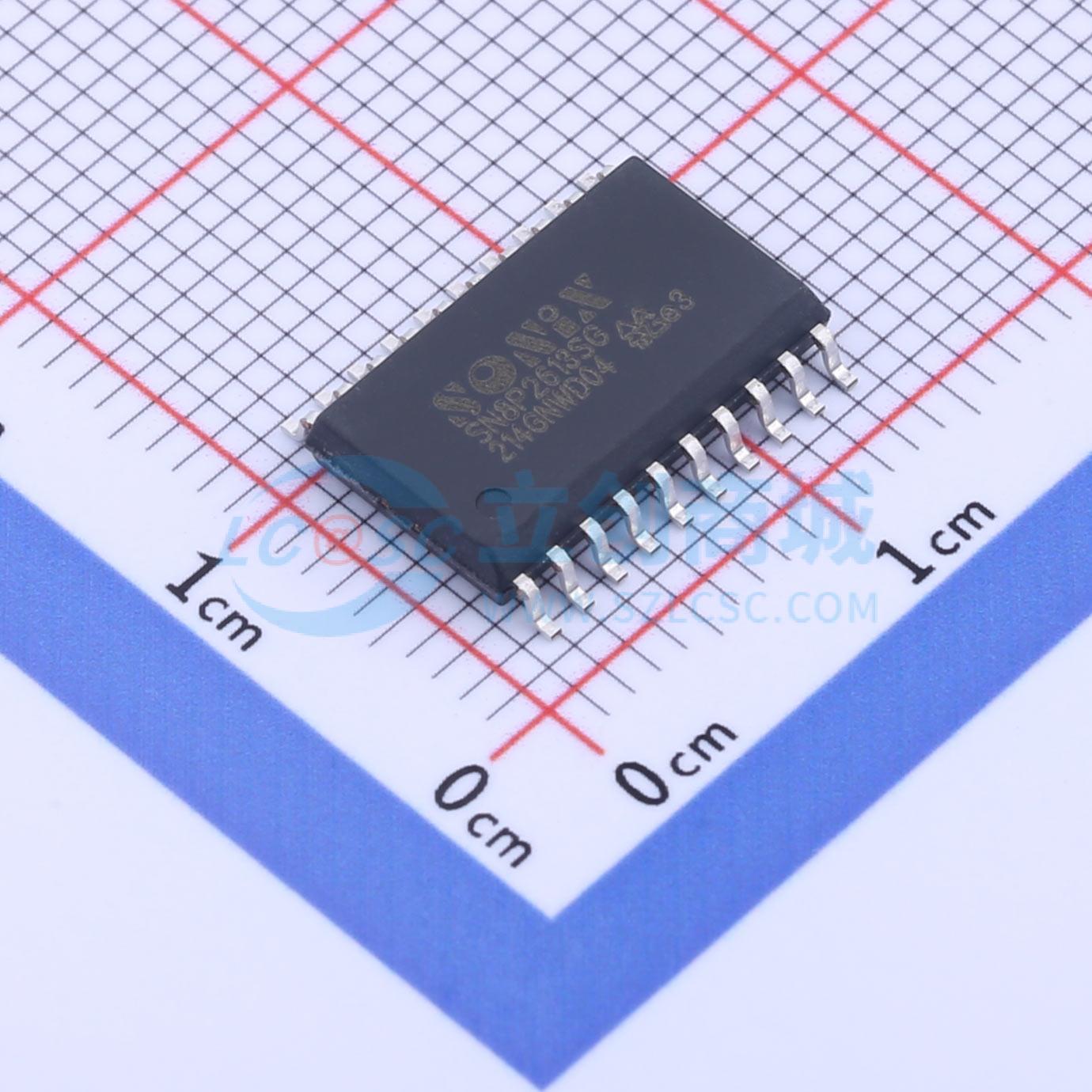

SN8P2613SG

存储器配置

• OTP ROM 容量：2K*16 位
• RAM 容量：64*8 位
• 四级堆栈缓冲区

I/O 引脚配置

• 双向引脚：P0, P1, P5
• 仅输入引脚：P1.5
• 可编程开漏引脚：P1.0
• 唤醒引脚：P0, P1 电平变化触发
• 上拉电阻：P0, P1, P5
• 外部中断触发边沿：P0.0 由 PEDGE 寄存器控制。P0.1 仅下降沿触发

两个 8 位定时器/计数器

• T0：基本定时器
• TC0：自动重装载定时器/计数器/PwM0/蜂鸣器输出

片上看门狗定时器和时钟源为内部低频 RC 类型（3V 时 16KHz，5V 时 32KHz）

双系统时钟

• 外部高频时钟：RC 类型最高 10 MHz
• 外部高频时钟：晶振类型最高 16 MHz
• 内部高频时钟：16MHz RC 类型
• 内部低频时钟：RC 类型 16KHz(3V), 32KHz(5V)

工作模式

• 正常模式：高低频时钟均激活
• 慢速模式：仅低频时钟
• 睡眠模式：高低频时钟均停止
• 绿色模式：T0 定时器周期性唤醒

封装（支持芯片形式）

• PDIP 20 引脚
• PDIP 18 引脚
• PDIP 14 引脚
• SOP 20 引脚
• SOP 18 引脚
• SOP 14 引脚
• SSOP 20 引脚
• SSOP 16 引脚

三级低压检测

• 系统复位和电源监控

四个中断源

• 两个内部中断：T0, TC0
• 一个外部中断：INT0, INT1

强大的指令集

• 每条指令一个时钟周期（1T）
• 大多数指令仅一个周期
• 全 ROM 区 JMP 指令
• 全 ROM 区 CALL 地址指令
• 全 ROM 区查表功能（MOVC）
