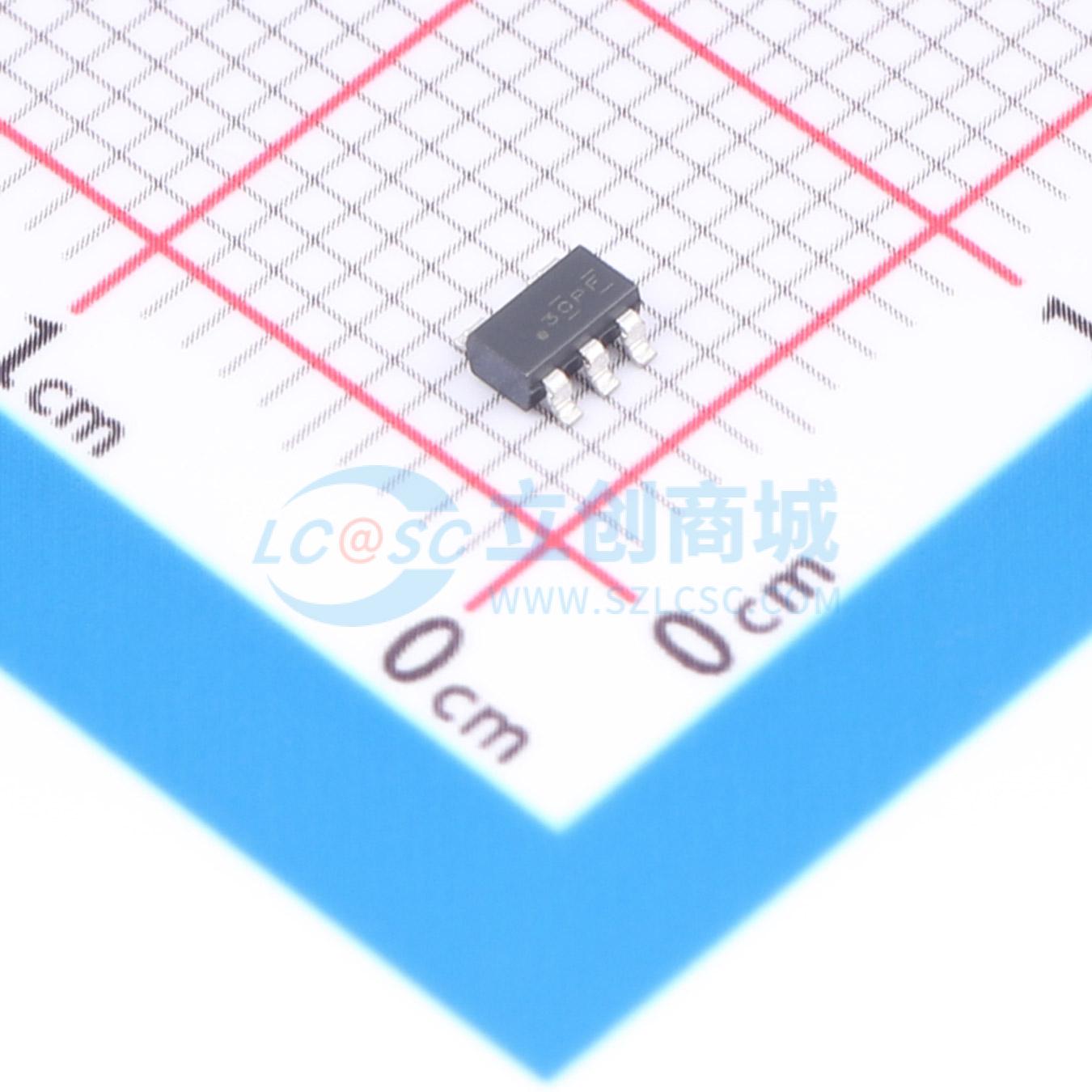

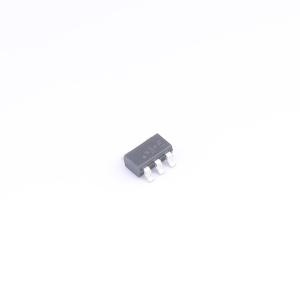

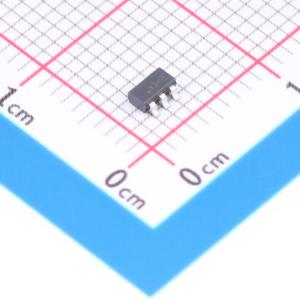

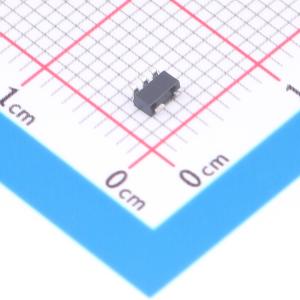

TLV77318PDBVR

300mA小尺寸高PSRR低压差稳压器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TLV77318PDBVR
商品编号: C32339535
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

	属性	参数值
	静态电流(Iq)	80uA
	噪声	-
	功能特性	使能控制；短路保护；热关断；过流保护；内置软启动；输入欠压保护；输出放电
	工作温度	-40℃~+125℃
	输出类型	固定
	输出通道数	1

商品概述

TLV773是一款小尺寸低压差线性稳压器（LDO），可提供300mA输出电流。该LDO可提供具备高PSRR以及满足多种电路要求的负载和线性瞬态性能的电压源。TLV773的输入电压范围为1.4V 至 5.5V，输出电压范围为0.6V 至 3.3V，该灵活性让该器件可适用于多种应用。TLV773内置软启动电路，可避免过大的浪涌电流，从而将启动期间的输入电压降降至最低。有源下拉电路可在LDO禁用时快速对输出放电，并提供确定的启动状态。EN输入允许外部逻辑信号使能或禁用稳压输出。该LDO可搭配小型陶瓷电容器稳定工作，可实现整体小封装尺寸。工作结温范围为-40℃ 至 +125℃。该LDO提供标准SOT-23 (DBV) 和1mm × 1mm X2SON (DQN) 封装。

商品特性

高PSRR最高可达80dB
1kHz下PSRR为72dB
1MHz下PSRR为55dB
输入电压范围为1.4V 至 5.5V
固定输出电压范围为0.6V 至 3.3V
输出电压精度为2%
低压差:3.3V输出、DQN封装、300mA输出电流下压差为180mV
折返电流限制
有源输出下拉电阻
提供多种封装:1mm × 1mm 4引脚X2SON (DQN)；5引脚SOT-23 (DBV)

应用领域

智能手机
平板电脑
游戏机
笔记本电脑
流媒体播放器
机顶盒
相机模块

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	5.5V
	输出电压	1.8V
	输出电流	300mA
	电源纹波抑制比(PSRR)	72dB@(1kHz)
	压差	180mV@(300mA)
