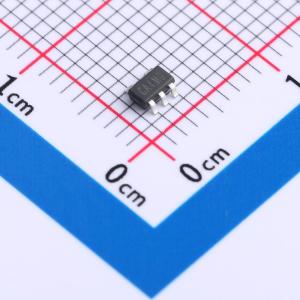

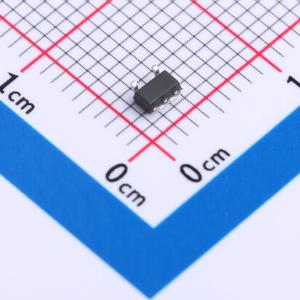

温馨提醒：图片仅供参考，商品以实物为准
LM331AU-S5TR
36V Low Power Single Differential Comparators
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该系列器件由单个单片衬底上的一个独立单电源或双电源电压比较器组成。即使在单电源供电时，共模输入电压范围也包括地，并且低电源电流消耗使这些比较器适用于电池供电。这些类型被设计为可直接与TTL和CMOS接口，电流消耗与电源电压无关。输出可以连接到其他集电极开路输出以实现线与关系。所有器件的工作温度范围为 -40°C 至 +125°C。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- LM331AU-S5TR
- 商品编号
- C2981236
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.062克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 600uV | |
| 输入偏置电流(Ib) | 4nA | |
| 传播延迟(tpd) | 500ns | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | 开集 | |
| 输出模式 | MOS；CMOS；ECL；DTL；TTL |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 静态电流(Iq) | 90uA | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 单电源 | 2.5V~36V | |
| 双电源(Vee ~ Vcc) | 1.25V~18V；-18V~-1.25V | |
| 响应时间(tr) | 0.5us |
商品概述
该系列器件在单个单片衬底上集成了一个独立的单电源或双电源电压比较器。即使采用单电源供电，共模输入电压范围也包含地电平，且低电源电流消耗使这些比较器适用于电池供电应用。这些型号设计为可直接与 TTL 和 CMOS 接口，电流消耗与电源电压无关。输出端可与其他集电极开路输出端相连，以实现线与关系。 LM331A、LM331B、LM331AU、LM331AU2 是单通道版本，采用 5 引脚 SO 封装。所有器件的工作温度范围为 -40°C 至 +125°C。
商品特性
- 宽单电源电压范围或双电源：+2.5V 至 +36V 或 ±1.25V 至 ±18V
- 极低的电源电流（每通道 150μA），与电源电压无关（+5V 时每个比较器 0.75mW）
- 低输入偏置电流：典型值 4nA
- 低失调电压：最大 ±3.0mV
- 输入共模电压范围包含地电平，内部差分输入电压范围等于电源电压
- 与 TTL、DTL、ECL、MOS、CMOS 兼容的输出，输入端的 ESD 钳位在不影响性能的情况下提高了器件的耐用性，低输出饱和
- 工作温度范围：-40°C 至 125°C
- ESD 等级：坚固的 4KV – HBM、2KV – CDM，高性能，可直接替代 TS391、TL331 系列产品
应用领域
- 高速线路或数字线路接收器
- 高速采样电路
- 峰值和过零检测器
- 阈值检测器/鉴别器
- 地电平或电源线检测
