温馨提醒：图片仅供参考，商品以实物为准

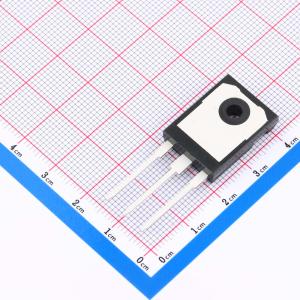

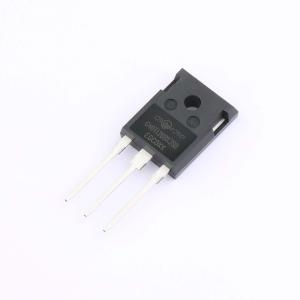

CRG40T120BK3SD
1.2kV 40A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UPS,变频器,光伏逆变,储能电源用
- 品牌名称
- CRMICRO(华润微)
- 商品型号
- CRG40T120BK3SD
- 商品编号
- C2981191
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 8.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 40A | |
| 耗散功率(Pd) | 278W | |
| 输出电容(Coes) | 170pF | |
| 正向脉冲电流(Ifm) | 160A | |
| 集射极饱和电压(VCE(sat)) | 2.4V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 4.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 239nC@15V | |
| 输入电容(Cies) | 3.823nF | |
| 开启延迟时间(Td(on)) | 62ns | |
| 关断延迟时间(Td(off)) | 265ns | |
| 导通损耗(Eon) | 3.3mJ | |
| 关断损耗(Eoff) | 1.4mJ | |
| 反向恢复时间(Trr) | 88ns | |
| 反向传输电容(Cres) | 94pF |
