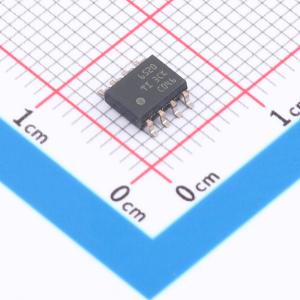

温馨提醒：图片仅供参考，商品以实物为准

ISO6520DR

通用双通道功能隔离器

描述: 双通道 CMOS 输出功能隔离器。ISO652x 器件是高性能双通道功能隔离器，适用于需要与非安全应用隔离的成本敏感、空间受限型应用。该隔离栅支持 200VRMS/280VDC 的工作电压，以及 570VRMS/800VDC 的瞬态过压。在隔离 CMOS 或 LVCMOS 数字 I/O 的同时，器件可提供高电磁抗扰度、低发射和低功耗特性。
品牌名称: TI(德州仪器)
商品型号: ISO6520DR
商品编号: C32273056
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

ISO652x 器件是高性能双通道功能隔离器，适用于需要与非安全应用隔离的成本敏感、空间受限型应用。该隔离栅支持 450VRMS/637VDC 的工作电压，以及2000VRMS/2828VDC 的瞬态过压。在隔离 CMOS 或 LVCMOS 数字 I/O 的同时，器件可提供高电磁抗扰度、低发射和低功耗特性。每条隔离通道的逻辑输入和输出缓冲器均由 TI 的双电容二氧化硅(SiO2) 绝缘栅相隔离。ISO6520 具有 2 个同向隔离通道。ISO6521 具有 2 个隔离通道，每个方向各一个通道。如果输入功率或信号出现损失，不带后缀 F 的器件默认输出高电平，带后缀 F 的器件默认输出低电平。这些器件有助于防止 UART、SPI、RS-485、RS-232和 CAN 等数据总线上的噪声电流损坏敏感电路。得益于芯片设计和布局布线技术，器件的电磁兼容性得到了显著增强，可缓解系统级 ESD 问题并符合辐射标准。

商品特性

双通道 CMOS 输出功能隔离器
50Mbps 数据速率
稳健可靠的 SiO2 隔离栅（CMTI 典型值为 ±150kV/μs）
8-EEU 功能隔离规格:450VRMS、637VDC 工作电压；2000VRMS、2828VDC 瞬态电压 (60s)
8-D 功能隔离规格:450VRMS、637VDC 工作电压；2000VRMS、2828VDC 瞬态电压 (60s)
采用爬电距离大于 2.2mm 的紧凑型 8-REU 封装
宽电源电压范围:1.71V 到 1.89V 和 2.25V 到 5.5V
支持 1.71V 至 5.5V 电平转换
提供默认输出高电平 (ISO652x) 和低电平 (ISO652xF) 选项
宽温度范围:-40℃ 至 125℃
优异的电磁兼容性 (EMC)
系统级 ESD、EFT 和浪涌抗扰度
超低辐射
提供无引线 DFN (8-REU) 封装和窄体 SOIC (8-D) 封装选项

应用领域

电源
电网
电表
电机驱动器
工厂自动化
楼宇自动化
照明
电器

	属性	参数值
	商品目录	数字隔离器
	正向通道数	2
	反向通道数	0
	最大数据速率	50Mbps
	默认输出	高电平
	隔离电压(Vrms)	2000
	CMTI(kV/us)	150kV/us

	属性	参数值
	传播延迟(tpd)	11ns
	功能特性	失效安全输出
	工作电压(VCCA)	1.71V~5.5V
	工作电压(VCCB)	1.71V~5.5V
	工作温度	-40℃~+125℃
	通道数	2
