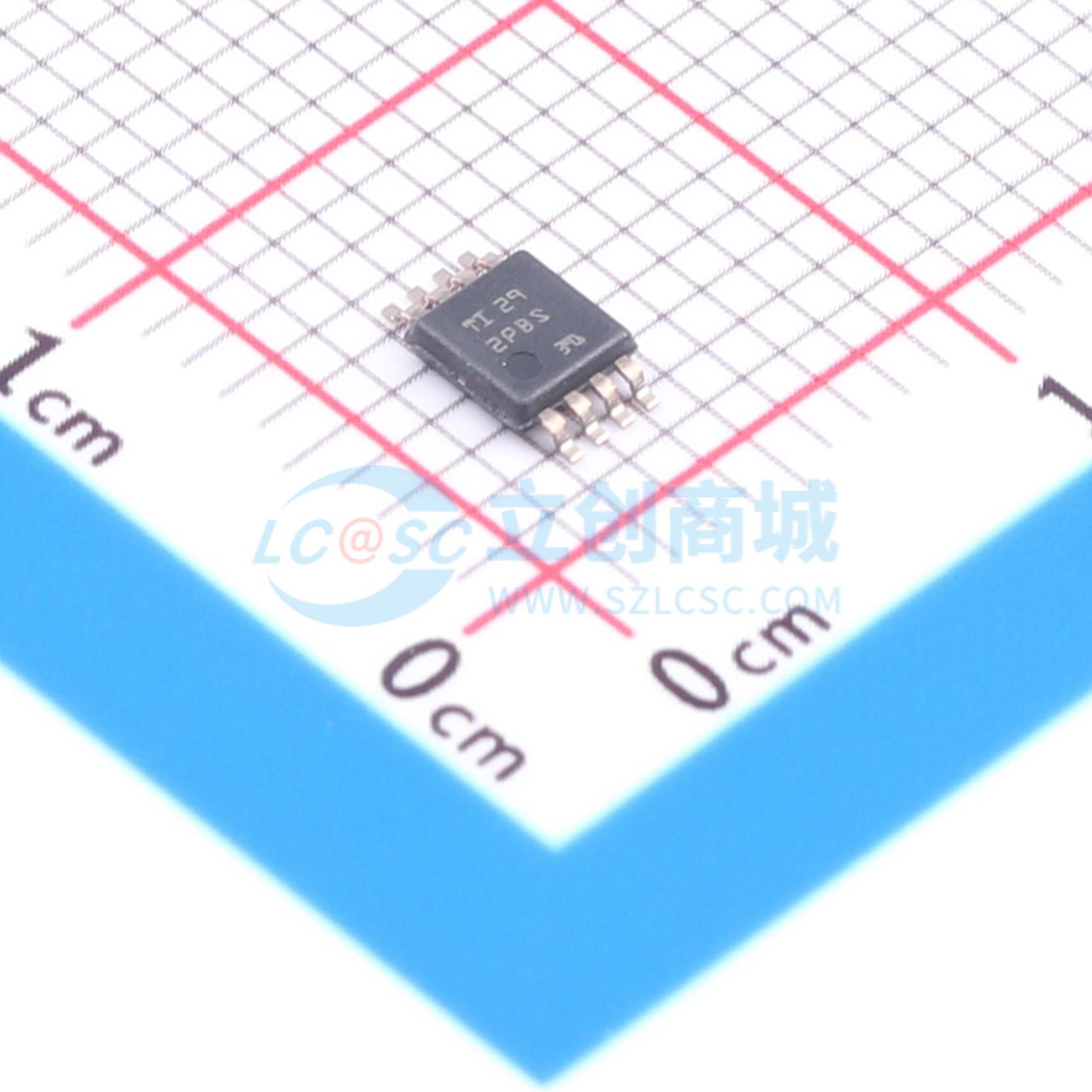

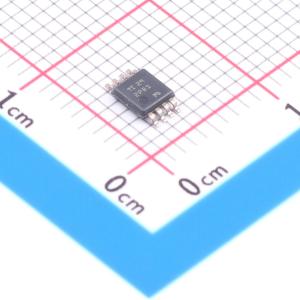

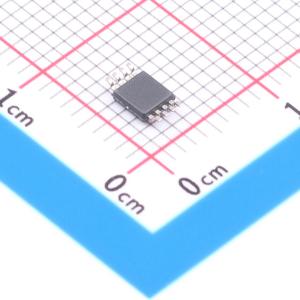

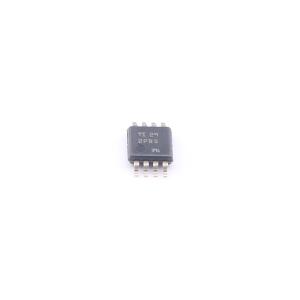

BQ7720500DGKR

适用于3节至5节串联锂离子电池的过压保护器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 产品提供一系列电压和温度监测功能，包括对锂离子电池组系统的过压保护 (OVP) 和断丝 (OW) 保护。每个电池单元都独立监测过压和断丝情况。在设备中，检测到过压或断丝情况时会启动内部延迟定时器。延迟定时器到期后，相应输出将触发进入其激活状态（高电平或低电平，取决于配置）。过压检测到故障时会触发 OUT 引脚。如果检测到断丝故障，则触发 OUT。为了更快地进行生产线测试，设备提供了客户测试模式 (CTM)，可显著缩短延迟时间。
品牌名称: TI(德州仪器)
商品型号: BQ7720500DGKR
商品编号: C32264989
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

BQ77205产品系列为锂离子电池组系统提供电压与温度监测功能，包含过压保护(OVP)和开路(OW)保护。每个电芯独立监测过压和开路状态。BQ77205器件检测到过压或开路状态后，将启动内部延迟定时器。延迟定时器到期后，相应输出会被触发进入激活状态（高电平或低电平，取决于配置）。若检测到故障，过压会触发OUT引脚；若检测到开路故障，也会触发OUT引脚。为加快生产线测试，BQ77205器件提供客户测试模式(CTM)，可大幅缩短延迟时间。

商品特性

支持3节电芯至5节电芯保护
高精度过压保护
过压保护可选范围为3.55 V 至 5.1 V
开路连接检测
支持随机电芯连接
可支持功能安全应用
内置固定延迟定时器
固定检测阈值
固定输出驱动类型
高电平有效或低电平有效
高电平驱动最高可达6 V
开漏输出，可外部上拉至VDD
低功耗
开路检测禁用时，单个电芯输入漏电流低于100 nA
提供封装占位选项:8引脚DGK封装，引脚间距0.65 mm

应用领域

手持式园林工具锂离子电池组保护
手持式电动工具锂离子电池组保护
无线吸尘器锂离子电池组保护
UPS备用电池锂离子电池组保护
轻型电动汽车（eBike、eScooter、助力自行车）锂离子电池保护

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片
	工作电压	5V~27.5V
	电池类型	锂电池
	电池节数	3~5

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	0V电池充电	不支持
	静态电流(Iq)	2uA
	功能特性	过压保护
