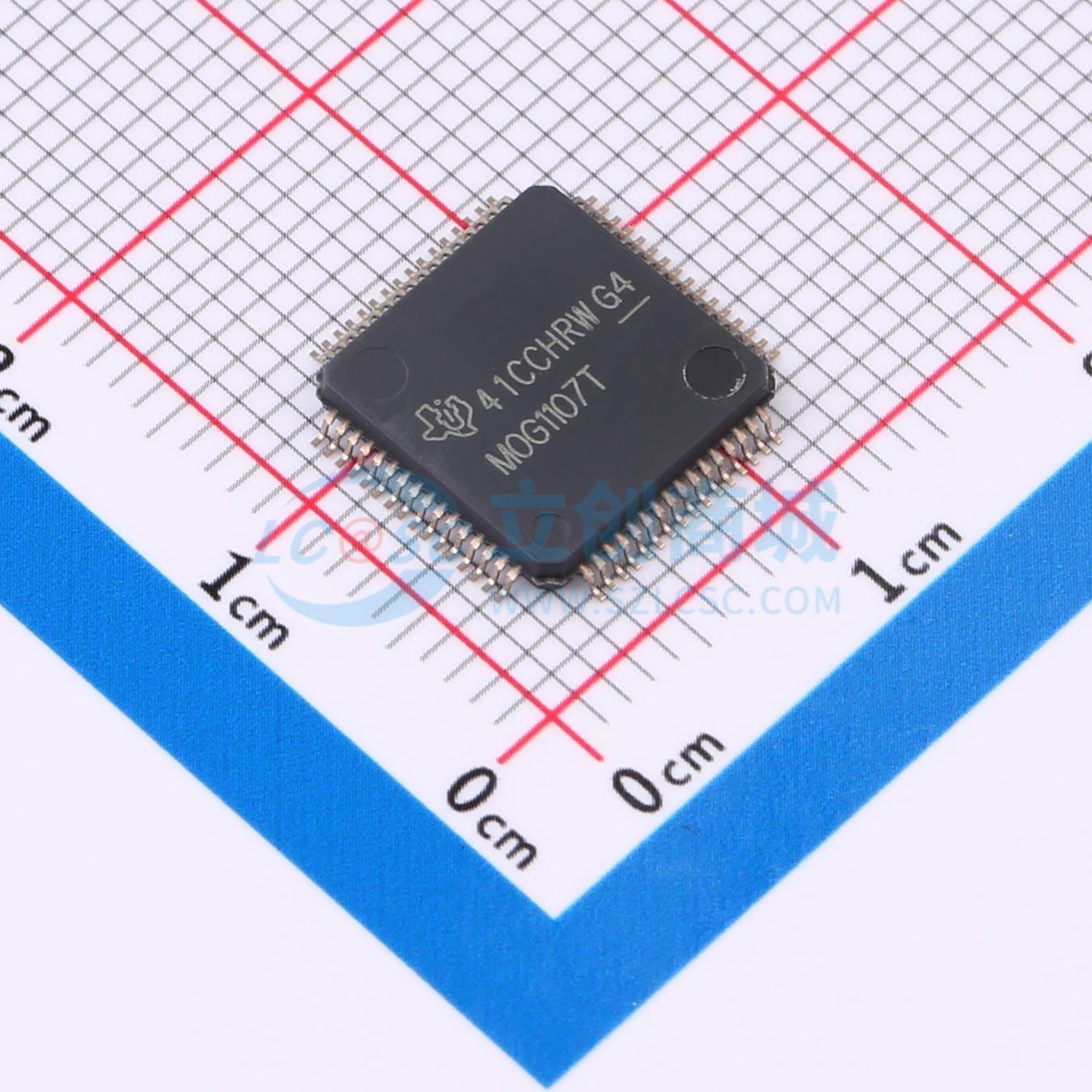

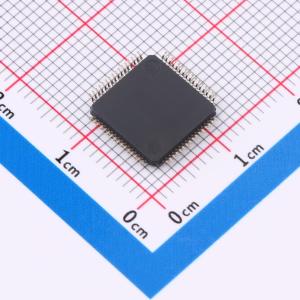

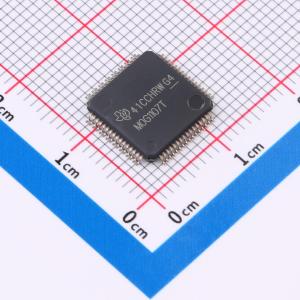

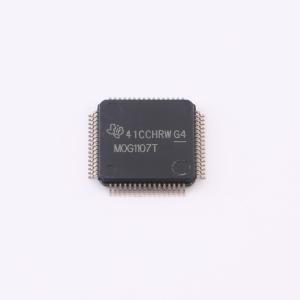

温馨提醒：图片仅供参考，商品以实物为准
MSPM0G1107TPMR
MSPM0G110x混合信号微控制器
- 描述
- 微控制器(MCU)属于高度集成的超低功耗32位MCU系列，基于增强型Arm® Cortex®- M0+ 32位内核平台，工作频率最高可达80MHz。这些成本优化型MCU提供高性能模拟外设集成，支持 -40℃至105℃的工作温度范围，并在1.62V至3.6V的电源电压下运行。器件提供具有内置纠错码(ECC)且高达128KB的嵌入式闪存程序存储器以及具有ECC和硬件奇偶校验选项且高达32KB的SRAM。还包含存储器保护单元、7通道DMA和各种高性能模拟外设，例如两个12位4MSPS ADC、可配置内部共享电压基准和一个通用放大器。这些器件还提供智能数字外设，例如两个16位高级控制计时器、五个通用计时器（具有一个用于QEI接口的16位通用计时器、两个用于待机模式的16位通用计时器和一个32位通用计时器）、两个窗口式看门狗计时器以及一个具有警报和日历模式的RTC。这些器件提供数据完整性和加密外设（CRC）以及增强型通信接口（四个UART、两个I²C、两个SPI）
- 品牌名称
- TI(德州仪器)
- 商品型号
- MSPM0G1107TPMR
- 商品编号
- C32252307
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 编带
- 商品毛重
- 0.47克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 80MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 128KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 32KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 60 | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.62V~3.6V | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | 窗口看门狗(WWDG)；欠压检测(BOR/LVD/LVR/LVI)；日历功能；上电复位(POR)；硬件奇偶校验；内置通用定时器；内置温度传感器；硬件CRC；硬件ECC校验；外部管脚复位(NRST) |
商品概述
MSPM0G110x 微控制器 (MCU) 属于 MSP 高度集成的超低功耗 32 位 MCU 系列，该 MCU 系列基于增强型Arm® Cortex®-M0+ 32 位内核平台，工作频率最高可达 80MHz。这些成本优化型 MCU 提供高性能模拟外设集成，支持 -40℃ 至 105℃ 的工作温度范围，并在 1.62V 至 3.6V 的电源电压下运行。MSPM0G110x 器件提供具有内置纠错码 (ECC) 且高达 128KB 的嵌入式闪存程序存储器以及具有硬件奇偶校验选项且高达 32KB 的 SRAM。这些器件还包含存储器保护单元、7 通道 DMA 和各种高性能模拟外设，例如两个 12位 4Msps ADC、可配置内部共享电压基准和一个通用放大器。这些器件还提供智能数字外设，例如两个 16 位高级控制计时器、五个通用计时器（具有一个用于 QEI 接口的 16 位通用计时器、两个用于待机模式的 16 位通用计时器和一个 32 位通用计时器）、两个窗口式看门狗计时器以及一个具有警报和日历模式的 RTC。这些器件提供数据完整性和加密外设（CRC）以及增强型通信接口（四个 UART、两个 I2C、两个 SPI）。MSPM0 系列低功耗 MCU 包含具有不同模拟和数字集成度的器件，可让客户找到满足其工程需求的 MCU。MSPM0 MCU 平台将 Arm Cortex-M0+ 平台与超低功耗整体系统架构相结合，使系统设计人员能够在降低能耗的同时提高性能。MSPM0G110x MCU 由广泛的硬件和软件生态系统提供支持，随附参考设计和代码示例，便于快速开始设计。提供免费的 MSP 软件开发套件 (SDK)，还提供广泛的在线配套资料、培训及在线支持。系统级静电放电 (ESD) 保护必须符合器件级 ESD 规范，以防发生电过应力或对数据或代码存储器造成干扰，相关准则适用于MSPM0 MCU。
商品特性
- 内核:具有存储器保护单元且频率高达 80MHz 的Arm 32 位 Cortex-M0+ CPU
- 工作温度范围:-40℃ 至 105℃
- 电源电压范围:1.62V 至 3.6V
- 内置纠错码 (ECC)，闪存最高可达 128KB
- 内置硬件奇偶校验，SRAM 最高可达 32KB
- 集成两个 12 位 4Msps 同步采样模数转换器 (ADC)，总计最多支持 17 个外部通道
- ADC支持硬件均值计算，可在 250ksps 下实现 14 位有效分辨率
- 集成一个通用放大器 (GPAMP)
- 提供可配置的 1.4V 和 2.5V 内部共享基准电压(VREF)
- 集成温度传感器
- 经优化的多档低功耗模式:RUN模式101µA/MHz (CoreMark)
- 经优化的多档低功耗模式:SLEEP模式40µA/MHz
- 经优化的多档低功耗模式:STOP模式190µA/4MHz
- 经优化的多档低功耗模式:STANDBY模式1.5µA（带32KHz LFXT），保留SRAM、RTC、CPU状态及寄存器
- 经优化的多档低功耗模式:SHUTDOWN模式80nA，保留IO状态及IO唤醒能力
- 集成7通道DMA控制器
- 集成两个16位高级控制计时器，支持死区插入和故障处理
- 集成七个计时器，支持最多22个PWM通道
- 一个16位通用计时器支持QEI
- 两个16位通用计时器支持STANDBY模式下的低功耗运行
- 集成一个32位通用计时器
- 集成两个具有死区控制、互补输出、支持最多12个PWM通道的16位高级计时器
- 集成两个窗口化看门狗计时器 (WWDT)
- 集成具有报警和日历模式的RTC
- 集成四个UART接口，一个支持LIN、IrDA、DALI、智能卡、Manchester，三个支持待机模式下的低功耗运行
- 集成两个I2C接口，支持FM+ (1Mbit/s)、SMBus、PMBus以及从STOP模式唤醒
- 集成两个SPI接口，一个SPI支持最高32Mbit/s的传输速率
- 集成精度高达 ±1.2% 的内部 4MHz 至 32MHz 振荡器 (SYSOSC)
- 集成最高80MHz的锁相环 (PLL)
- 集成精度为 ±3% 的内部 32kHz 振荡器 (LFOSC)
- 支持外部 4MHz 至 48MHz 晶体振荡器 (HFXT)
- 支持外部 32kHz 晶体振荡器 (LFXT)
- 支持外部时钟输入
- 集成循环冗余校验器，支持CRC-16、CRC-32
- 最多支持60个GPIO
- 提供两个5V容限开漏IO
- 提供两个驱动强度为 20mA 的高驱动IO
- 最多支持5个高速IO
- 支持2引脚串行线调试 (SWD)
- 提供多种封装可选:64引脚LQFP (PM)、48引脚VQFN (RGZ)、48引脚LQFP (PT)、32引脚VQFN (RHB)、28引脚VSSOP (28DGS)、28引脚DSBGA (YCJ)、24引脚VQFN (RGE)
- 系列包含多个型号:MSPM0G1105（32KB闪存、16KB RAM）；MSPM0G1106（64KB闪存、32KB RAM）；MSPM0G1107（128KB闪存、32KB RAM）
- 支持LP-MSPM0G3507 LaunchPad™ 开发套件，提供MSPM0软件开发套件 (SDK)
应用领域
- 电机控制
- 家用电器
- 不间断电源和逆变器
- 电子销售点系统
- 医疗和保健
- 测试和测量
- 工厂自动化和控制
- 工业运输
- 电网基础设施
- 智能抄表
- 通信模块
- 照明
- 个人电子产品
