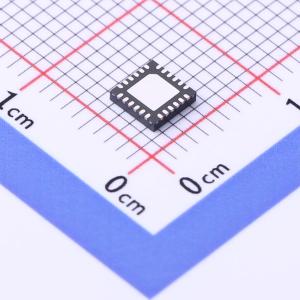

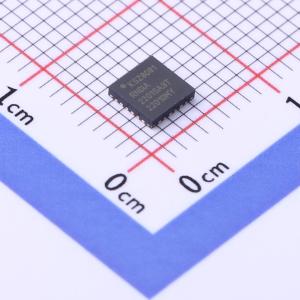

KSZ8081RNDIA-TR

10BASE-T/100BASE-TX PHY with RMII Support

描述

KSZ8081RNA/RND是用于通过标准CAT-5非屏蔽双绞线（UTP）电缆传输和接收数据的10BASE-T/100BASE-Tx以太网物理层收发器。它是一种高度集成的PHY解决方案，通过使用片上终止电阻用于差分对，以及集成低噪声稳压器为1.2V核心供电，并通过提供1.8V、2.5V或3.3V数字I/O接口支持来降低板材成本并简化板材布局。KSZ8081RNA/RND提供简化媒体独立接口（RMII），用于直接连接到以太网处理器和交换机中符合RMII规范的MAC。作为上电默认设置，KSZ8081RNA使用25 MHz晶振生成所有必需的时钟，包括为MAC提供的50 MHz RMII参考时钟输出。KSZ8081RND是上电默认设置时接收50 MHz RMII参考时钟的版本。为了便于系统启动和生产测试以及产品部署中的调试，参数NAND树支持可实现KSZ8081RNA/RND I/O与板之间的故障检测。LinkMD 基于TDR的电缆诊断可识别有故障的铜电缆。KSZ8081RNA和KSZ8081RND有24引脚无铅QFN封装。

品牌名称

MICROCHIP(美国微芯)

商品型号

KSZ8081RNDIA-TR

商品编号

C2979741

商品封装

QFN-24-EP(4x4)​

包装方式

编带

商品毛重

0.114克(g)
