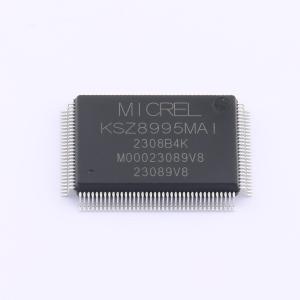

KSZ8995MAI

KS8995MA/FQ是一款高度集成的二层管理型交换机，针对端口数量少、对成本敏感的10/100Mbps铜缆和光纤混合介质交换系统，优化了物料清单（BOM）成本。它还具备丰富的功能特性，如基于标签/端口的VLAN、服务质量（QoS）优先级、管理功能、MIB计数器、双MII接口以及CPU控制/数据接口，可有效满足当前及未来快速以太网应用的需求。 KS8995MA/FQ包含五个采用专利混合信号低功耗技术的10/100收发器、五个介质访问控制（MAC）单元、一个高速无阻塞交换矩阵、一个专用地址查找引擎和片上帧缓冲存储器。 所有PHY单元均支持10BASE - T和100BASE - TX。此外，KSZ8995MA的端口4和端口5上的两个PHY单元支持100BASE - FX，KSZ8995FQ的端口3和端口4上的两个PHY单元支持100BASE - FX。

• 集成交换机，包含五个MAC和五个完全符合IEEE 802.3u标准的快速以太网收发器
• 基于共享内存的交换矩阵，采用完全无阻塞配置
• 1.4Gbps高性能内存带宽
• 支持10BASE - T、100BASE - TX和100BASE - FX模式
• 双MII配置：MII - 交换机（MAC或PHY模式MII）和MII - P5（PHY模式MII）
• 基于IEEE 802.1q标签的VLAN（16个VLAN，全范围VID），适用于DMZ端口、广域网/局域网分离或VLAN间交换链路
• 每个端口可选择VLAN ID标签/无标签
• 可编程速率限制，范围从0Mbps到100Mbps，支持入端口和出端口，高、低优先级速率可选，每个端口以32Kbps为增量
• 流量控制或丢包速率限制（入端口）
• 集成MIB计数器，用于完全合规的统计收集，每个端口34个MIB计数器
• 可选择启用/禁用最大帧大小达1916字节的巨型帧
• 支持IGMP v1/v2侦听，用于组播数据包过滤
• 特殊标签模式，可在入站数据包的端口值上发送CPU信息
• SPI从机（完整）和MDIO（仅MII PHY）串行管理接口，用于控制寄存器配置
• 基于MAC ID的安全锁定选项
• 控制寄存器可动态配置（端口优先级、802.1p/d/q、自动协商等）
• CPU可读取MAC转发表项
• 支持802.1d生成树协议
• 端口镜像/监控/嗅探：入站和/或出站流量可导向任何端口或MII
• 广播风暴保护，支持百分比控制，全局和每个端口均可设置
• 针对光纤 - 铜缆介质转换进行优化
• 全芯片硬件掉电支持（寄存器配置不保存）
• 基于每个端口的PHY软件节能（空闲链路检测，寄存器配置保留）
• 支持QoS/CoS数据包优先级：
  • 每个端口，基于802.1p和DiffServ，可在每个端口（出站）插入或移除802.1p/q标签
• 支持MDC和MDI/O接口访问MII PHY控制寄存器（并非所有控制寄存器）
• 支持MII本地环回
• 片上64K字节帧缓冲存储器（不与1K单播地址表共享）
• 线速接收和传输
• 集成查找引擎，配备专用1K个MAC地址
• 全双工IEEE 802.3x和半双工背压流量控制
• 全面的LED支持
• 支持7线SNI，用于传统MAC接口
• 自动MDI/MDI - X交叉，即插即用
• 可禁用自动MDI/MDI - X功能
• 低功耗：
  • 内核：1.8V
  • 数字I/O：3.3V
  • 模拟I/O：3.3V
• 采用0.18μm CMOS工艺
• 温度范围：
  • 商业级：0℃至+70℃
  • 工业级：-40℃至+85℃

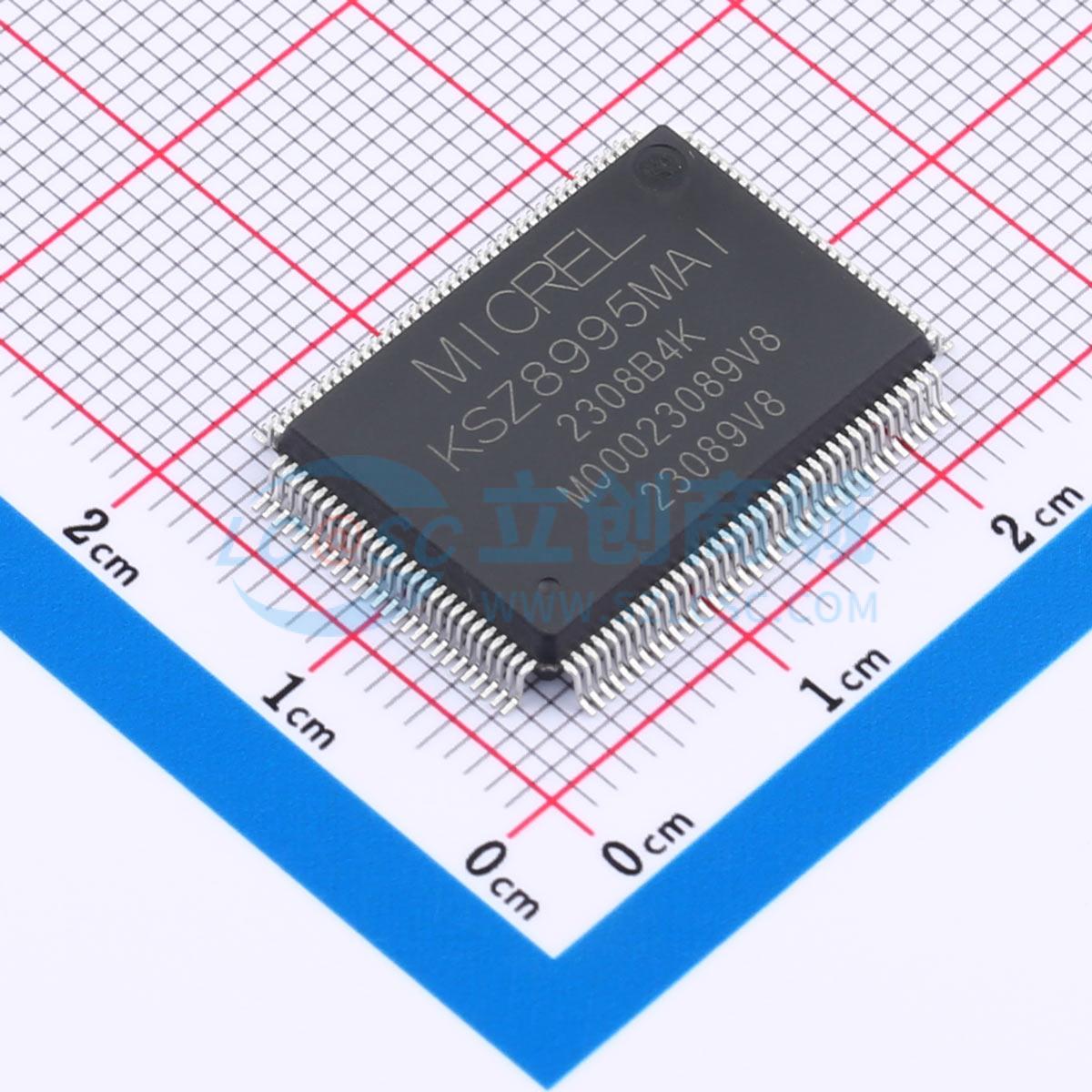

• 采用128引脚PQFP封装

• 宽带网关/防火墙/VPN
• 集成DSL或电缆调制解调器的多端口路由器
• 无线局域网接入点加网关
• 家庭网络扩展
• 独立10/100交换机
• 酒店/园区/MxU网关
• 企业VoIP网关/电话
• FTTx用户驻地设备
• 管理型媒体转换器
