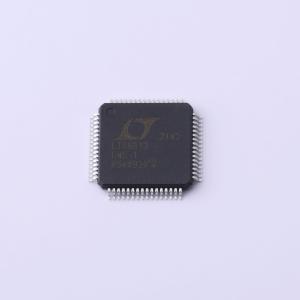

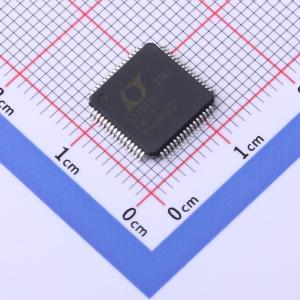

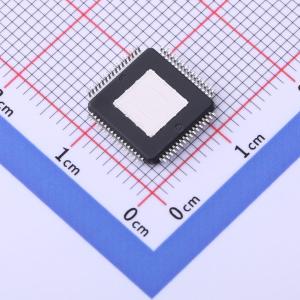

LTC6813HLWE-1#3ZZTRPBF

LTC6813-1是一款多节电池组监控器，可测量多达18节串联电池，总测量误差小于2.2mV。0V至5V的电池测量范围使LTC6813-1适用于大多数电池化学体系。所有18节电池可在290µs内完成测量，也可选择较低的数据采集速率以实现高降噪效果。

多个LTC6813-1器件可以串联连接，允许对长的高压电池串进行同步电池监控。每个LTC6813-1都有一个isoSPI接口，用于高速、抗射频干扰的长距离通信。多个器件以菊花链形式连接，所有器件只需一个主机处理器连接。这种菊花链可以双向操作，即使在通信路径出现故障的情况下也能确保通信的完整性。

LTC6813-1可以直接由电池组供电，也可以由隔离电源供电。LTC6813-1为每节电池提供被动均衡功能，每节电池可进行单独的PWM占空比控制。其他特性包括片上5V稳压器、9个通用I/O线和睡眠模式，在睡眠模式下电流消耗可降至6µA。

• 可测量多达18节串联电池
• 最大总测量误差2.2mV
• 适用于高压系统的可堆叠架构
• 内置isoSPI接口 1Mb隔离串行通信，使用单根双绞线，最长可达100米 低电磁干扰敏感度和辐射 双向通信，具备断线保护功能
• 290µs内测量系统中所有电池
• 同步电压和电流测量
• 带可编程噪声滤波器的16位Δ-Σ ADC
• 专为符合ISO 26262标准的系统设计
• 被动电池均衡，最大可达200mA（最大值），具备可编程脉冲宽度调制功能
• 9个通用数字I/O或模拟输入
• 温度或其他传感器输入可配置为I²C或SPI主机
• 睡眠模式供电电流6µA
• 64引脚eLQFP封装
• 通过AEC-Q100汽车应用认证

• 电动和混合动力电动汽车
• 备用电池系统
• 电网储能
• 高功率便携式设备
