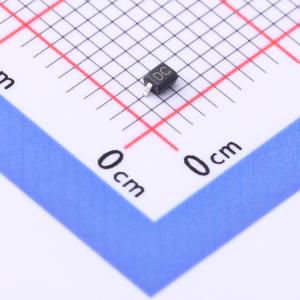

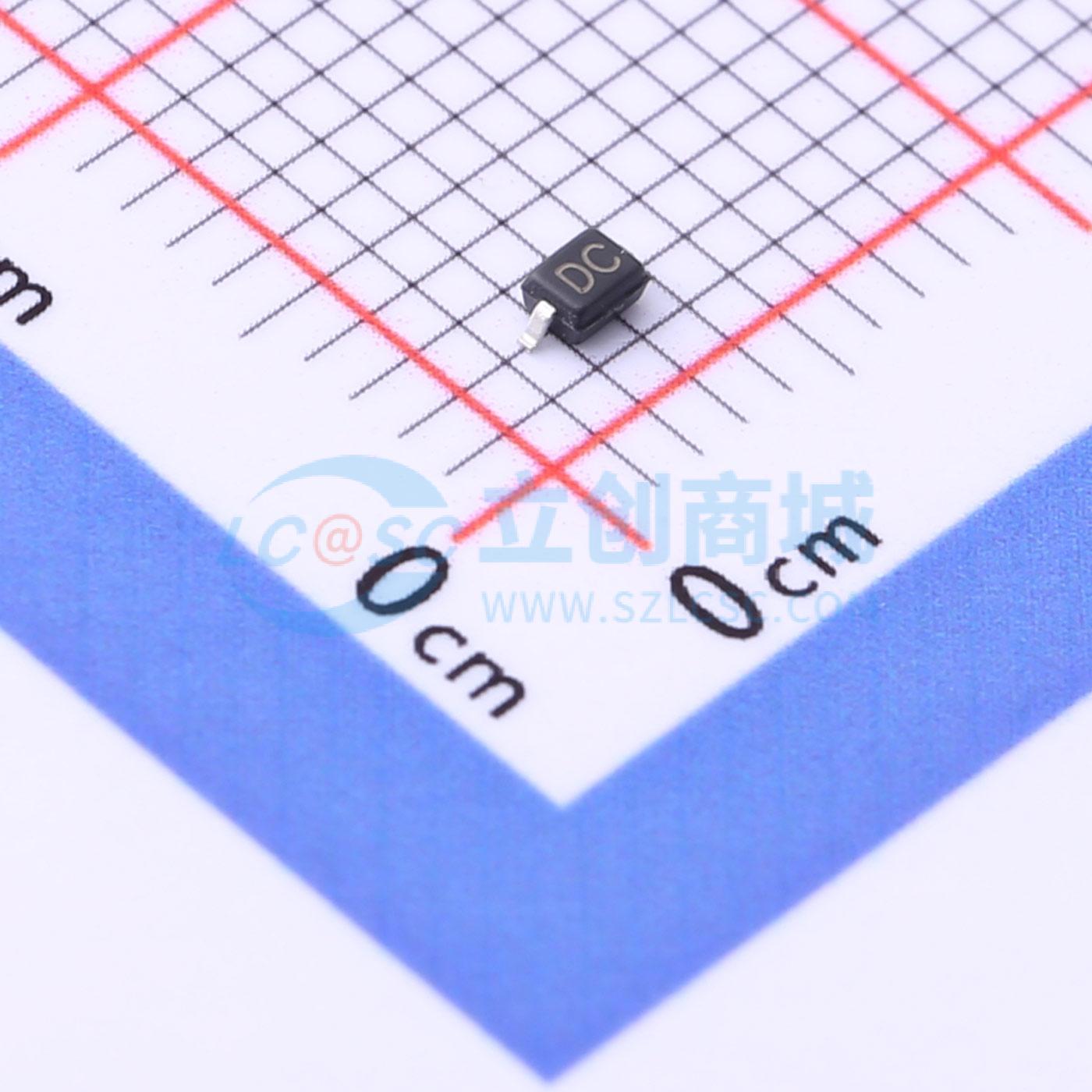

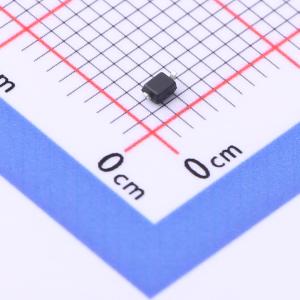

温馨提醒：图片仅供参考，商品以实物为准
GBLC12C
双向ESD 12V截止 峰值浪涌电流：11A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：每线350瓦峰值脉冲功率（tp = 8/20μs）。 单向和双向配置。 可替代MLV（0805）。 保护一个电源或I/O端口。 ESD保护> 40千伏。 低钳位电压。 提供3V至24V多种电压类型。 超低电容：典型值3pF。 IEC 61000-4-2（ESD）抗扰度测试：空气放电15kV，接触放电8kV。 IEC 61000-4-4（EFT）：40A（5/50ns）。 IEC 61000-4-5（浪涌）：12A（8/20μs）。 一级（线对地）和二级（线对线）
- 品牌名称
- EIC
- 商品型号
- GBLC12C
- 商品编号
- C2978828
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 28.6V | |
| 峰值脉冲电流(Ipp) | 11A@8/20us | |
| 峰值脉冲功率(Ppp) | 350W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 13.3V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 3pF |
商品特性
- 每线路350瓦峰值脉冲功率（脉冲持续时间tp = 8/20μs）
- 单向和双向配置
- 可替代多层压敏电阻（0805）
- 保护一个电源或I/O端口
- 静电放电（ESD）保护能力>40千伏
- 低钳位电压
- 提供3V至24V多种电压类型
- 超低电容：典型值3pF
- 符合IEC标准（EN61000 - 4）
- 61000 - 4 - 2（ESD）：空气放电15kV，接触放电8kV
- 61000 - 4 - 4（电快速瞬变脉冲群EFT）：40A - 5/50ns
- 61000 - 4 - 5（浪涌）：12A，8/20μs - 1级（线 - 地）和2级（线 - 线）
