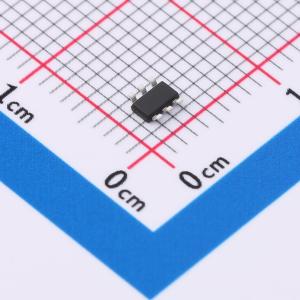

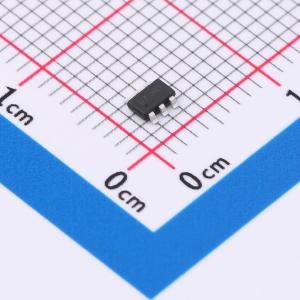

温馨提醒：图片仅供参考，商品以实物为准

SGM6607AYTN6G/TR

1.2A高电压升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SGM6607A是一款单片高电压开关稳压器,集成1.2A、40V功率MOSFET。该设备可以配置为多种标准开关稳压器拓扑,包括升压和SEPIC。输入电压范围为3V到20V,支持多节电池或5V、12V电源轨的应用。该设备具有宽输入电压范围,高输出电压（最高38V）,1.1MHz固定开关频率,以及高达93%的效率。
品牌名称: SGMICRO(圣邦微)
商品型号: SGM6607AYTN6G/TR
商品编号: C2978679
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.047克(g)
立创商城设计参考: DCDC升压-(3)电源输入7V~15V-(2)输出24V以上方案

商品参数

商品概述

SGM6607A是一款单片高压开关稳压器，集成了1.2A、40V功率MOSFET。该器件可配置为多种标准开关稳压器拓扑，包括升压和SEPIC。其输入电压范围宽，可支持多节电池供电或5V、12V稳压电源轨的应用。 SGM6607A的开关频率为1.1MHz，允许使用薄型电感器和低容值陶瓷输入、输出电容器。外部环路补偿组件使用户能够灵活优化环路补偿和瞬态响应。该器件具备内置保护功能，如逐周期过流限制、软启动和热关断。 SGM6607A提供绿色TDFN - 2×2 - 6AL和TSOT - 23 - 6封装，工作温度范围为 - 40℃至 + 85℃。

商品特性

3V至20V输入电压范围
高输出电压：最高38V
1.2A集成开关
1.1MHz固定开关频率
5V输入时，可输出12V/300mA和24V/150mA
轻载时采用跳周期开关，效率高达93%
内置软启动功能
使能引脚（EN）上有500kΩ下拉电阻
工作温度范围： - 40℃至 ± 85℃
提供绿色TDFN - 2×2 - 6AL和TSOT - 23 - 6封装

应用领域

手机
便携式设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交52单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	3V~20V
	输出电压	-
	输出电流	1.2A
	开关频率	1.1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	SEPIC；升压式
	静态电流(Iq)	400uA
	开关管(内置/外置)	内置
	输出类型	可调
