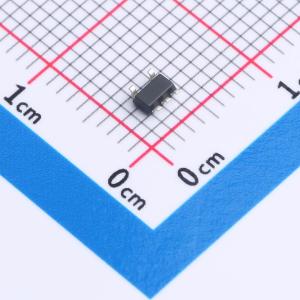

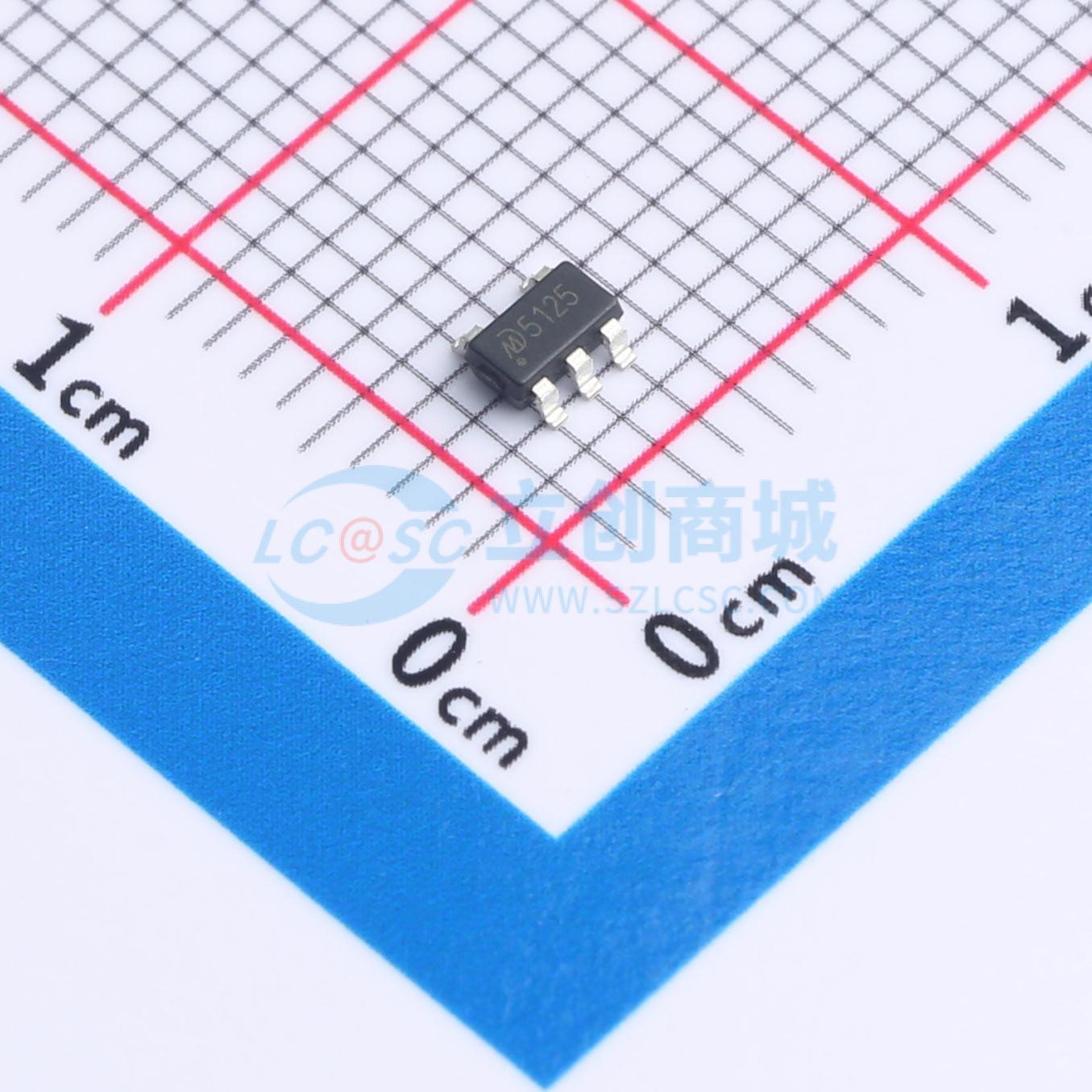

温馨提醒：图片仅供参考，商品以实物为准
MD5125F
带通/断开关的300mA超低功耗LDO CMOS稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 线性稳压芯片 7V耐压，0.5uA超低功耗，300mA电流输出，压差0.6mv/mA
- 品牌名称
- 明达微
- 商品型号
- MD5125F
- 商品编号
- C2978439
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 7V | |
| 输出电压 | 2.5V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 60dB@(10Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 70mV@(100mA) | |
| 静态电流(Iq) | 500nA | |
| 特性 | 过流保护；短路保护；带使能 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
MD51XXF是一款采用CMOS工艺制造的高精度低压差线性稳压器（LDO）。它能够提供高达300mA的电流，而静态电流仅为0.5μA。它由基准电压发生器、误差放大器、折返式限流电路、相位补偿电路以及驱动晶体管组成。
商品特性
- 超低静态电流：500nA
- 高精度：±2%
- 压差：60mV（负载电流 = 100mA时）
- 最大输出电流：300mA
- 输入电压范围：1.4V~7.0V
- 温度稳定性：±50ppm/°C
- 开/关逻辑 = 高电平使能
- 待机电流：10nA
- 使能端禁用有效时输出电容放电电路
- 保护电路：限流、短路、折返式限流
- 输出电容：兼容低ESR陶瓷电容
应用领域
- 智能穿戴设备
- 长寿命电池供电设备
- 便携式移动设备，如手机、相机等
- 无线通信设备
