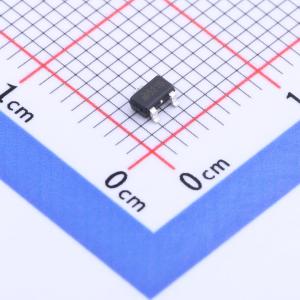

温馨提醒：图片仅供参考，商品以实物为准
MD52E18QA3
超低功耗LDO，带通/断开关的CMOS稳压器，500mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 7V耐压,0.65uA超低功耗,500mA电流输出,压差0.6mv/mA
- 品牌名称
- 明达微
- 商品型号
- MD52E18QA3
- 商品编号
- C2978389
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 7V | |
| 输出电压 | 1.8V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 34dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 230mV@(500mA) | |
| 静态电流(Iq) | 600nA | |
| 特性 | 带使能；过流保护；短路保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
采用CMOS工艺制造的超低功耗低压差线性稳压器（LDO）。它能够提供高达500mA的电流，而静态电流仅为0.6μA。它由基准电压发生器、误差放大器、折返式限流电路、相位补偿电路和驱动晶体管组成。MD52XX专为对超低静态电流有严格要求的应用而设计。即使在压差模式下，该器件也能保持低静态电流消耗，从而进一步延长电池寿命。
商品特性
- 超低静态电流：0.6μA
- 高精度：±2%
- 压差电压：230mV（负载电流为500mA时）
- 最大输出电流：500mA
- 输入电压范围：2.2V ~ 7.0V
- 温度稳定性：±50ppm/°C
- 开/关逻辑：高电平使能
- 待机电流：10nA
- 使能端禁用时输出电容放电电路有效
- 保护电路：限流、短路、折返保护
- 输出电容：与低ESR陶瓷电容兼容
应用领域
- 智能穿戴设备
- 长寿命电池供电设备
- 便携式移动设备，如手机、相机等
- 无线通信设备
