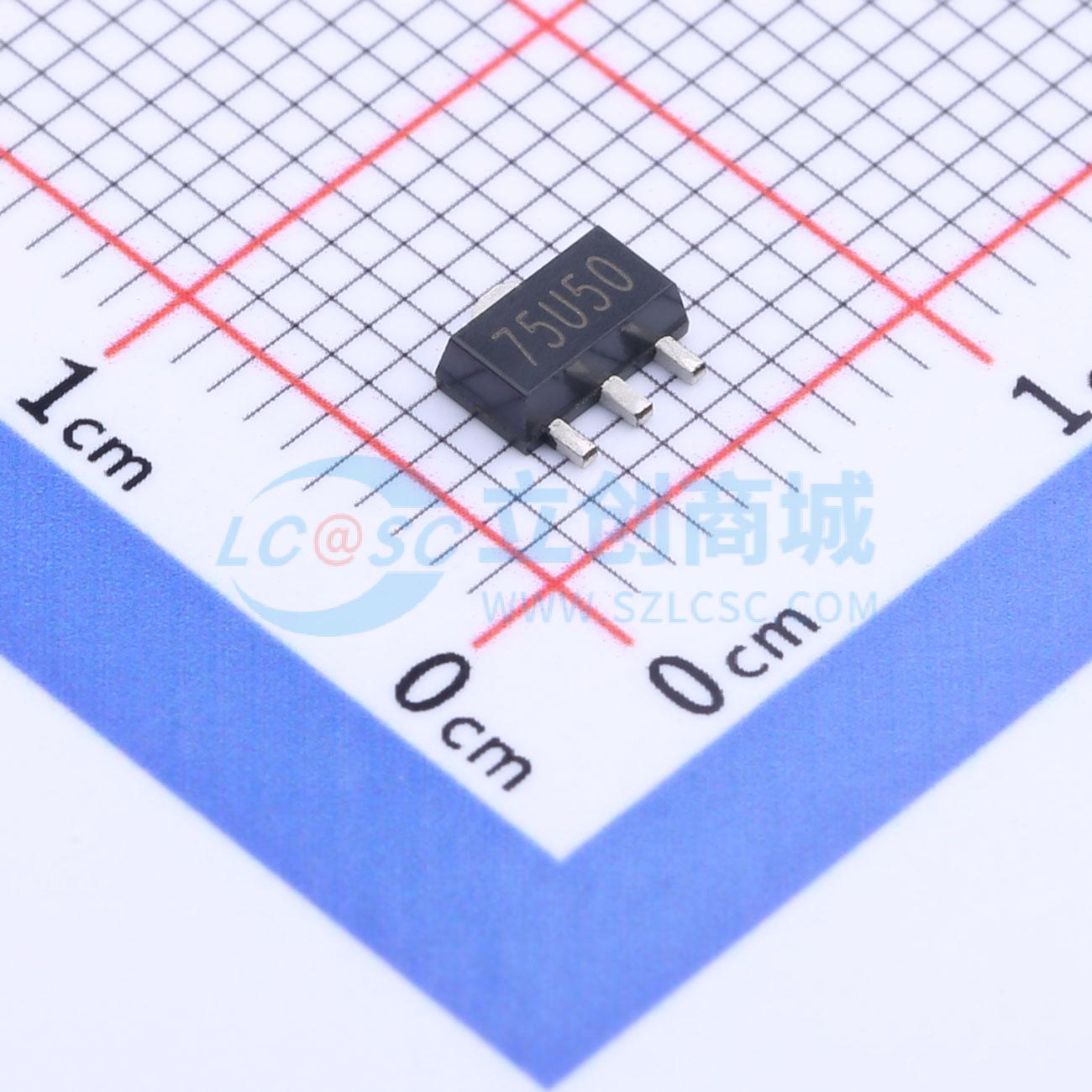

温馨提醒：图片仅供参考，商品以实物为准
MD75U50
高速低压差 (LDO) CMOS电压稳压电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 10uA静态功耗,18V耐压,120mA输出,压差5mv/mA
- 品牌名称
- 明达微
- 商品型号
- MD75U50
- 商品编号
- C2978357
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.091克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 15V | |
| 输出电压 | 5V | |
| 输出电流 | 120mA | |
| 电源纹波抑制比(PSRR) | 60dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 5mV@(1mA) | |
| 静态电流(Iq) | 15uA | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
MD75UXX系列是使用CMOS技术开发的低压差，高精度输出电压，超低功耗电流的正电压型电压稳压电路。由于内置有低通态电阻晶体管，因而输入输出压差低。同时具有高输入电压承受能力，最高工作电压可达15V，适合需要较高耐压的应用电路。
商品特性
- 输出电压精度高，精度 ±3 %
- 输入输出压差低，典型值 5mV
- 超低功耗电流，典型值 15uA
- 低输出电压温漂，典型值 50 PPm /°C
- 高输入耐压，升至15V保持输出稳压
- 输出短路保护，短路电流小于 100 mA
应用领域
- 使用电池供电设备的稳压电源
- 通信设备的稳压电源
- 家电玩具的稳压电源
- 移动电话用的稳压电源
- 便携式医用仪器稳压电源
