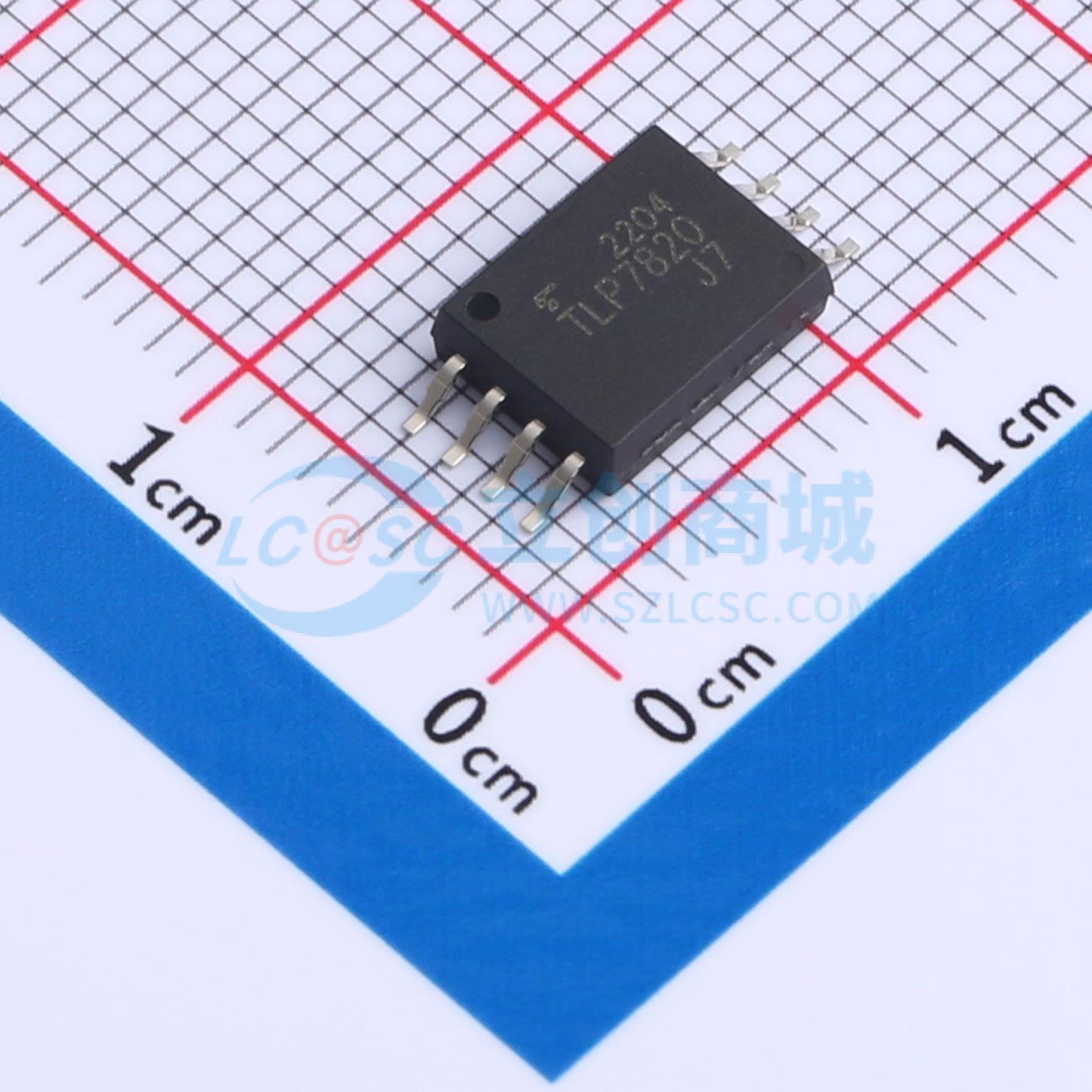

温馨提醒：图片仅供参考，商品以实物为准
TLP7820(TP4,E
TLP7820(TP4,E(O
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 隔离放大器用于电子电机驱动器中的电流感应。在典型应用中，电机电流流经外部电阻，产生的模拟电压降由隔离放大器感应。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP7820(TP4,E
- 商品编号
- C2978064
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式放大器 | |
| 差分输入电压 | ±200mV | |
| 带宽(-3db) | 230kHz | |
| 增益 | 8.16~8.24 | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 900uV |
| 属性 | 参数值 | |
|---|---|---|
| 输入偏置电流(Ib) | 55nA | |
| 输出类型 | 差分 | |
| 隔离电压(Vrms) | 5000 | |
| CMTI(kV/us) | 15kV/us | |
| 工作温度 | -40℃~+105℃ |
商品特性
(1) 增益精度: ±0.5% (增益等级 B)
(2) 增益漂移: 0.00012 V/V/℃ (典型值)
(3) 非线性 (VIN=±200 mV): 0.02% (典型值)
(4) 输入偏置电压: 0.9 mV (典型值)
(5) VOUT 带宽 (-3 dB): 230 kHz (典型值)
(6) 工作温度范围: -40 到 105℃
(7) 共模瞬态抗扰度: 15 kV/μs (最小值)
(8) 安全标准 UL 认证: UL 1577, 文件号 E67349 cUL 认证: CSA 组件验收服务号 5A 文件号 E67349 VDE 批准: EN 60747-5-5, EN 62368-1 CQC 批准: GB4943.1, GB8898 日本工厂
Note 1: 当需要 VDE 认证型号时，请指定选项 (D4)。
应用领域
- 电机相电流和轨电流检测
- 功率逆变器电流和电压检测
