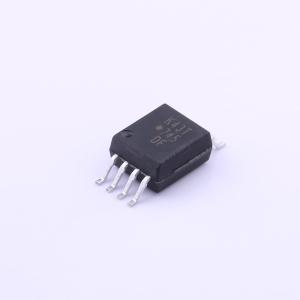

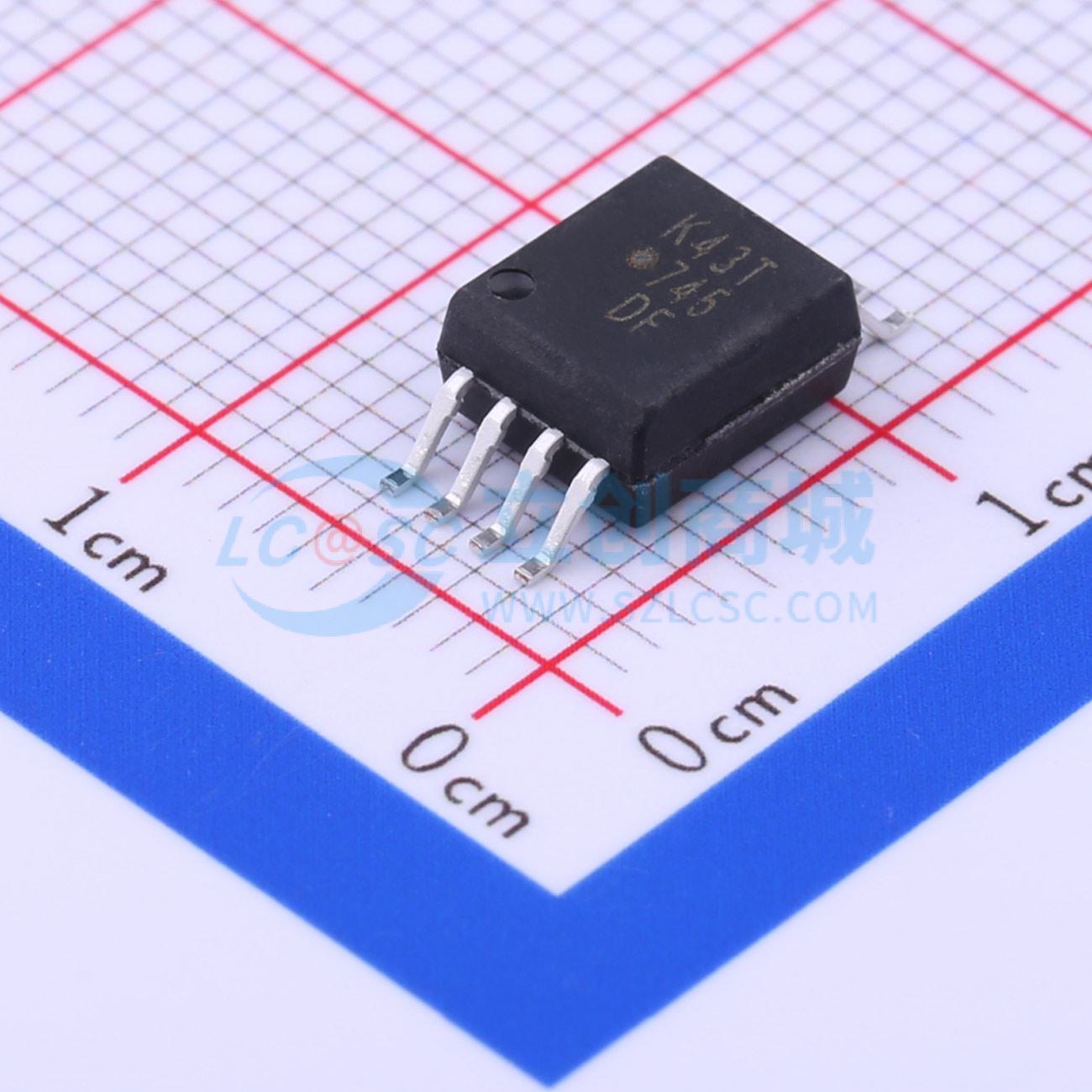

ACPL-K43T-560E
ACPL-K43T-560E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单通道、高温、高共模抑制比、高速数字光耦合器，采用八引脚微型封装，专为汽车应用设计。双通道版本与之等效。产品采用拉伸SO-8封装，与标准表面贴装工艺兼容。该数字光耦合器在发光二极管和集成光电探测器之间使用绝缘层，以提供输入和输出之间的电气绝缘。光电二极管偏置和输出晶体管集电极的单独连接通过减小基极-集电极电容，使速度比传统光电晶体管耦合器提高了一百倍。提供增强绝缘和可靠性，可实现安全的信号隔离，这在汽车和高温工业应用中至关重要。
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-K43T-560E
- 商品编号
- C364867
- 商品封装
- SOP-8-6.8mm
- 包装方式
- 编带
- 商品毛重
- 0.672克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~20V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 30kV/us | |
| 传输速率 | 1Mbit/s | |
| CTR-电流传输比 | 24% | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 800ns | |
| 传播延迟 tpHL | 500ns | |
| 输入阈值电流(FH) | 10mA | |
| 输出电流 | 8mA | |
| 耗散功率(Pd) | 100mW | |
| 正向压降(Vf) | 1.55V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA |
