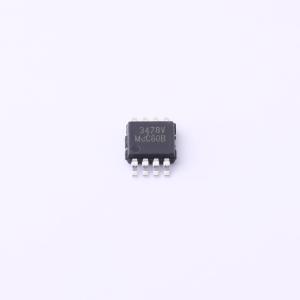

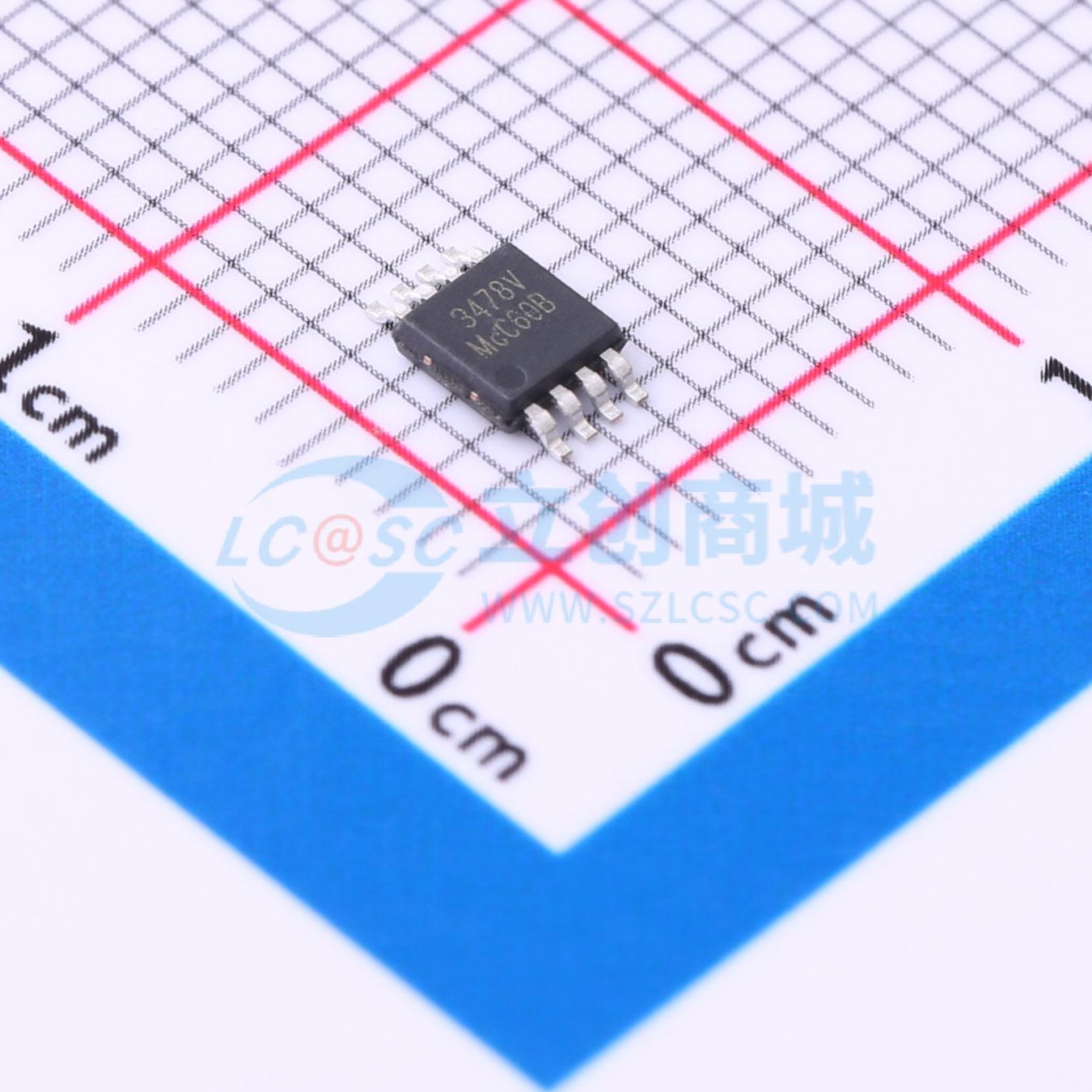

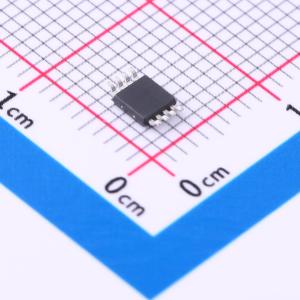

VP3478SPG8

高效升压型DC-DC控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款通用控制器，适用于升压电源转换器和需要外部低端N-MOSFET作为主开关的拓扑结构。除了逐周期电流限制外，电流模式控制方案还使其具有宽带宽和良好的瞬态响应。电流限制可以通过一个外部电阻简单编程。开关频率可以通过一个电阻或任何外部时钟源设置在100kHz至1MHz之间的任何值。在进入关断模式时，仅消耗10μA电流，并允许电源排序。内置保护电路，如热关断、短路保护和过压保护。内部软启动电路可减少启动时的浪涌电流。采用小型MSOP-8绿色封装。
品牌名称: VIVA(昱盛)
商品型号: VP3478SPG8
商品编号: C2977991
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

VP3478是一款多功能控制器，专为升压功率转换器及需要外部低端N沟道MOSFET作为主开关的拓扑结构而设计。除了逐周期电流限制功能外，电流模式控制方案还使其具备宽带宽和良好的瞬态响应特性。电流限制值可通过一个外部电阻轻松编程设定。VP3478采用电流模式、频率可调的脉冲宽度调制（PWM）架构，在中高负载电流条件下以可调开关频率运行。

商品特性

逐周期电流限制
具备宽带宽和良好瞬态响应的电流模式控制方案
电流限制可通过外部电阻编程设定
开关频率可通过电阻或外部时钟源在100kHz至1MHz之间设置
可在高开关频率下工作，以节省电路板空间
关断模式下仅消耗10μA电流，并支持电源排序
内置保护电路：热关断、短路保护和过压保护
内部软启动电路，可降低启动时的浪涌电流
采用小型MSOP - 8环保封装
MSOP8封装的VP3478MSG8 - A/VP3478SPG8 - A符合AEC - Q100标准，并按照汽车级流程生产
宽输入电压范围：2.97V至40V
参考电压精度为±2.0%
时钟频率可调，范围为100kHz~1MHz
0.8V反馈版本：VP3478MSG8；1.26V反馈版本：VP3478SPG8
关断电流为10μA
使用内部驱动器时峰值电流限制为1A
电流模式工作
内置12/4 Ω MOSFET
外部RC补偿
轻载时高效
电流限制和过温保护

应用领域

便携式扬声器
离线电源
电池供电设备
机顶盒
光伏逆变器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.97V~40V
	输出电流	-
	开关频率	100kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
