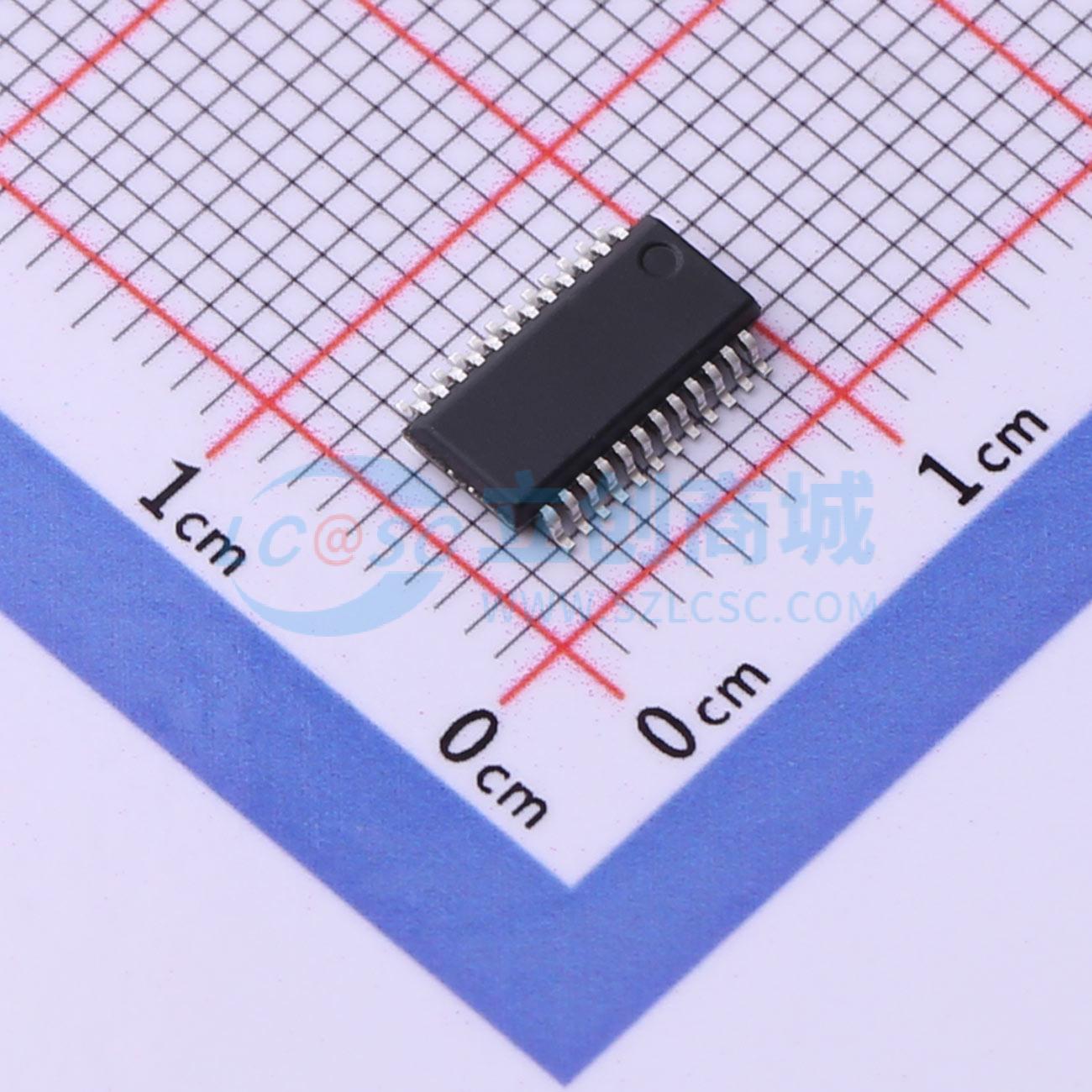

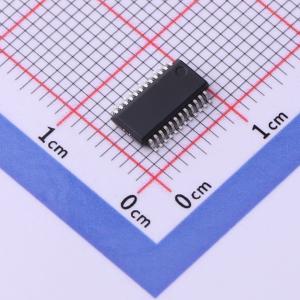

APT32F1023H8S6

APT32F1023是基于平头哥半导体 (T-HEAD Semiconductor) CPU内核开发的32位高性能低成本单片机。面向的应用为工业控制，触控家电，消费电子设备，可穿戴设备等应用。

• 32-bit RISC CPU核，指令长度16位
• 16个32位通用寄存器
• 高效的2级执行流水线
• 单周期32位x32位的硬件整形乘法阵列（结果只支持32位）
• SWD (Serial Wire Debug)调试接口
• 有符号或者无符号32位整数除法运算
• 支持32位被除数和32位除数，输出32位商和余数
• 5个HCLK周期运算时间
• 支持除数零溢出错误中断
• 64Kbytes(32Kbytes可选)的内部程序闪存，支持ISP保护，保护区域的大小可配置，支持硬件CRC校验
• 2Kbytes的独立数据闪存，数据闪存编程不影响程序运行
• User Option配置：外部复位管脚使能配置、看门狗缺省使能状态配置、代码安全性配置
• 专用烧写接口，支持快速的量产烧录（需配合专用烧写器）
• 多达4Kbytes的内部SRAM，支持硬件CRC校验
• 小端(little-endian)存储方式
• 多达32个中断源，支持中断向量表重定向
• 32个可编程优先级，每个中断都有独立的优先级
• 每个中断都有独立的使能或者禁止控制
• 每个中断源都有固定的向量地址
• 支持陷阱功能
• 支持软件复位
• 全局中断使能控制
• 可单独配置唤醒事件的使能/禁止（可配置唤醒后不入中断）
• 外部晶振400KHz到24MHz (EMCLK: External Main Clock，外部主时钟)，支持独立的32.768K配置项
• 内部主振131.072KHz / 2.097MHz / 4.194MHz / 5.556MHz (default)四个option选择 (1%偏差 @ 典型值，IMCLK: Internal Main Clock，内部主时钟)
• 内部高速振荡器24MHz/48MHz (1%偏差 @ 典型值，HFCLK: High Frequency Clock，内部高速时钟)
• 内部辅振27KHz 5%偏差 @ 典型值，ISCLK: Internal Sub Clock，内部辅时钟)
• 内部振荡器均支持软件微调
• 支持低功耗模式 (SLEEP/DEEP-SLEEP)
• 低功耗模式下支持可编程的功耗优化
• 可编程的时钟分频器
• 外部晶振失效监测（外部晶振失效时，支持自动切换到内部主振）
• 外部晶振抖动滤波处理
• 外部中断输入数字滤波控制，支持中断触发的异步计数
• FLASH和SRAM校验错误管理，可配置重试或者系统复位
• 复位源检测和管理 (RSTID)
• 复位时间可配置：缺省8秒
• 可配置复位前报警中断
• 独立工作在内部辅晶振下的可编程18位递减计数器（27KHz时钟）
• 三种计数模式：递增、递减、递增递减
• 每个TIMER有4路独立PWM输出，支持4个比较值
• 支持互补输出，死区控制，斩波输出，紧急模式输出
• 支持紧急模式输出：软锁止和硬锁止模式
• 外部输入EPIx系统错误，LVD中断触发
• 支持特殊寄存器保护
• 支持单次触发模式和外部脉冲计数模式
• 4个数字比较器可触发多种同步和波形输出
• 可以工作在捕捉模式，最多支持4个比较值捕获
• 支持ETCB事件联动
• PCLK工作时钟
• 三种计数模式：递增、递减、递增递减
• 每个TIMER支持两个输出通道，每个通道可配置为PWM波形输出控制
• 支持捕获模式，最多4个捕获值
• 支持ETCB事件联动
• PCLK工作时钟
• 1个16位的计数器，支持自动重载功能以及单次或者循环计数功能
• 软件/硬件可选择的载波频率输出使能/禁止控制
• 在一个周期波形内，输出高/低电平脉冲宽度可配置
• 输出极性可配置
• 可以用于驱动扬声器或者远程IR数据传输
• 1个16位的递增计数器，支持自动重载功能
• 一个比较值寄存器，支持PWM波形输出
• 支持单次触发模式
• 支持比较值Match中断、周期中断和溢出中断
• 支持ETCB事件联动
• PCLK工作时钟
• 1个24位的递减计数器，支持自动重载功能
• 计数时钟源可选（CPU时钟或者系统时钟的8分频）
• 支持周期中断和溢出中断
• 16位的递增计数器，支持自动重载功能
• 一个16位比较值寄存器，支持PWM输出
• 3位预分频选择，可支持1、2、4、8、16、32、64、128分频
• 支持多种计数时钟源：ISCLK、IMCLK、EMCLK、PCLK或者外部CLK
• 支持Toggle或者PWM输出功能
• 支持单次触发模式
• 支持周期中断和MATCH中断
• 支持ETCB事件联动
• 仅POR复位有效，支持写保护
• 计时功能：支持时（12或24小时制）、分、秒和子秒，BCD格式
• 日历功能：支持年、月、日和星期，BCD格式；自动闰年识别
• 支持可选的时钟源：外部晶振EMCLK（支持32.768KHz）、内部主振IMCLK和内部副振ISCLK
• 支持2个可编程闹钟
• 支持周期定时中断
• 数字校准功能
• 支持ETCB事件联动
• 可编程频率输出（通过CLO输出）
• 基于PCLK工作
• 支持复位前报警中断
• 可通过软件触发复位操作
• 计数器刷新窗口限制功能
• 2个通道
• 8位数据长度，支持校验位(奇偶校验，0/1校验)
• 单独的8x8位收发FIFO
• 可编程的分数波特率发生器
• 1个通道
• 支持多主机I2C总线，支持主机或者从机工作模式
• 标准模式100Kbit/s，高速模式可达400Kbit/s，超高速模式可达1Mbit/s
• 兼容串行8位数据传输和双向数据传输
• 7位或者10位寻址
• 可编程SDA保持时间
• 自动总线恢复功能
• 单独的8x8位收发FIFO
• 1/0个通道
• 可编程的数据帧长度：4到16位
• 支持主机和从机模式
• 时钟预分频可编程
• 支持单线收发模式
• 单独的8x16位收发FIFO
• 1个通道，单线通讯接口，双向数据传输
• 自定义通讯协议和波形输出
• 输出模式下，支持16个Pattern的连续输出
• 接收模式下，支持连续32bit或者pattern的接收，支持硬件采样和自动抽取，支持输入滤波
• 多达16个模拟输入通道供选择，参考电压支持VDD、外部管脚、INTVREF或者FVR
• ADC输入支持外部ADCIN、GND、1/4VDD和内部高精度电压参考源(INTVREF)
• 支持最快1MSPS转换速度
• 可配置采样保持时间
• 支持连续转换模式和硬件自动比较转换结果
• 支持多序列转换模式，最高可达16个转换序列，可灵活配置转换通道，转换顺序，转换次数，序列优先级
• 支持ETCB事件联动
• 作为ADC的采样通道校准输入
• 作为ADC的VREF输入（ADC必须工作在低速状态下）
• 参考电压：1.0V
• 作为ADC的VREF输入
• 参考电压：2.048V/4.096V
• 基于电荷转移原理的自电容检测模拟前端
• 支持扫描频率扩频，随机化配置，提高抗干扰性能
• 支持17个扫描通道
• 支持序列扫描，序列最大支持18个配置单元
• 每个通道独立可编程的灵敏度调节
• 多种扫描触发模式
• 支持硬件自动按键检测和系统唤醒
• 支持基于Byte, Half-word, Word的写操作
• 可选择的CRC多项式包括：CRC-CCITT：X^16+X^12+X^5+1；CRC-16：X^16+X^15+X^2+1；CRC-32：X^32+X^26+X^23+X^22+X^16+X^12+X^11+X^10+X^8+X^7+X^5+X^4+X^3+X^2+X+1
• 可编程种子值
• 输入数据和输出数据(CRC校验和)可以转换成补码形式操作
• 可编程的按位反转设置（LSB优先或者MSB优先）
• 支持可配置的片内模块间互联触发
• 最大支持8个触发通道
• 每个通道支持64个Source输入选择
• 每个通道支持64个Target输出选择
• 每个通道均支持软件触发
• 24管脚：22个GPIO
• 20管脚：18个GPIO
• 16管脚：14个GPIO
• 推挽输出和开漏输出可配置，上下拉电阻可配置
• 输出可独立配置驱动能力和斜率
• 支持输出状态监测
• 通讯口支持TTL电平输入Buffer配置（TTL1/TTL2）
• 所有管脚都支持外部中断功能
• SLEEP: 关闭选择的系统时钟和CPU时钟
• DEEP-SLEEP: 关闭所有系统时钟和CPU时钟
• 可配置的DEEP-SLEEP唤醒源：外部中断、iWDT中断、LPT中断、LVD中断、RTC中断或者触摸按键中断
• 可配置低电压复位功能，可选8个电压值 (1.9V/2.2V/2.5V/2.8V/3.1/3.4/3.7/4.0)
• 可配置低电压中断，可选7个检测电压值 (2.1V/2.4V/2.7V/3.0V/3.3/3.6/3.9)
• 工作电压范围：1.8V to 5.5V
• 外部主晶振：32KHz ~ 24 MHz
• 内部振荡器：IMOSC：5.556 MHz（max）/ HFOSC：48 MHz（max）
• 内部辅振：27KHz
• 工作温度范围：− 40 to 85℃

• 工业控制
• 触控家电
• 消费电子设备
• 可穿戴设备
